KUNG INSTALLATION (0200) | 02-0200-04
KUNG INSTALLATION (0200) | 02-0200-04 — BODY (02), SHERP N (PRO XT). Includes 20 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 20 parts

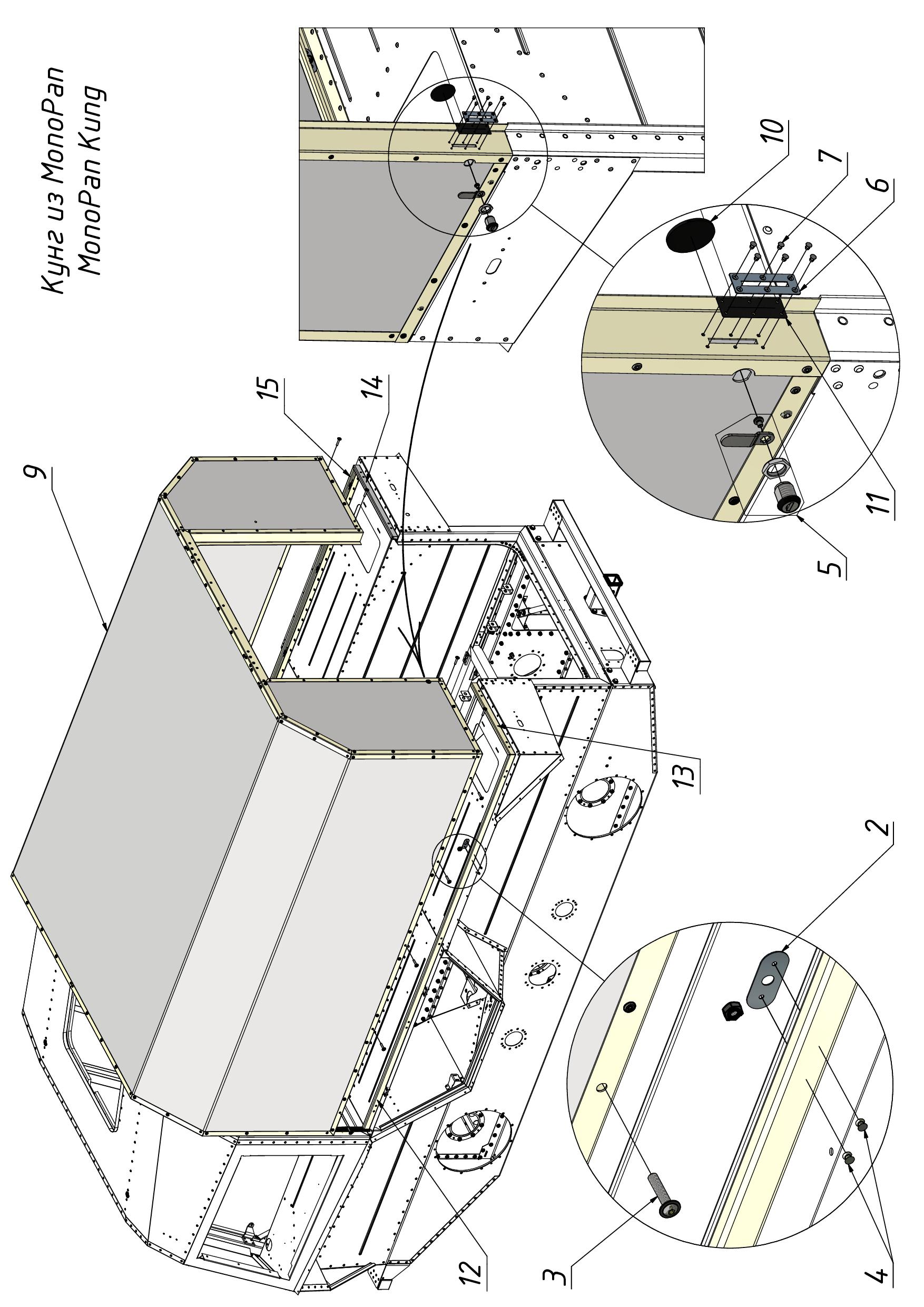

| 1 | Kung | 10200-31300-N0А | 1 | |||
| 2 | Plate | 10200-31400-N0А | 14 | |||
| 3 | Screw | 11502-10600-N0А | 14 | |||
| 4 | Rivet | 11507-01600-XXА | 02.0224 | 28 | Price on request | |
| 5 | Lock | 10200-38900-B0A | 1 | $19.5 CAD | ||
| 6 | Lining | 10200-42900-N0A | 1 | |||
| 7 | Rivet | 11507-02800-XXA | 05.0463 | 6 | Price on request | |
| 8 | Plate | 10200-01300-N0A | 1 | |||
| 9 | Kung | 10206-00100-N0A | 1 | |||
| 10 | Plate | 10200-43100-N0A | 1 | |||
| 11 | Gasket | 10200-01200-N0A | 1 | |||

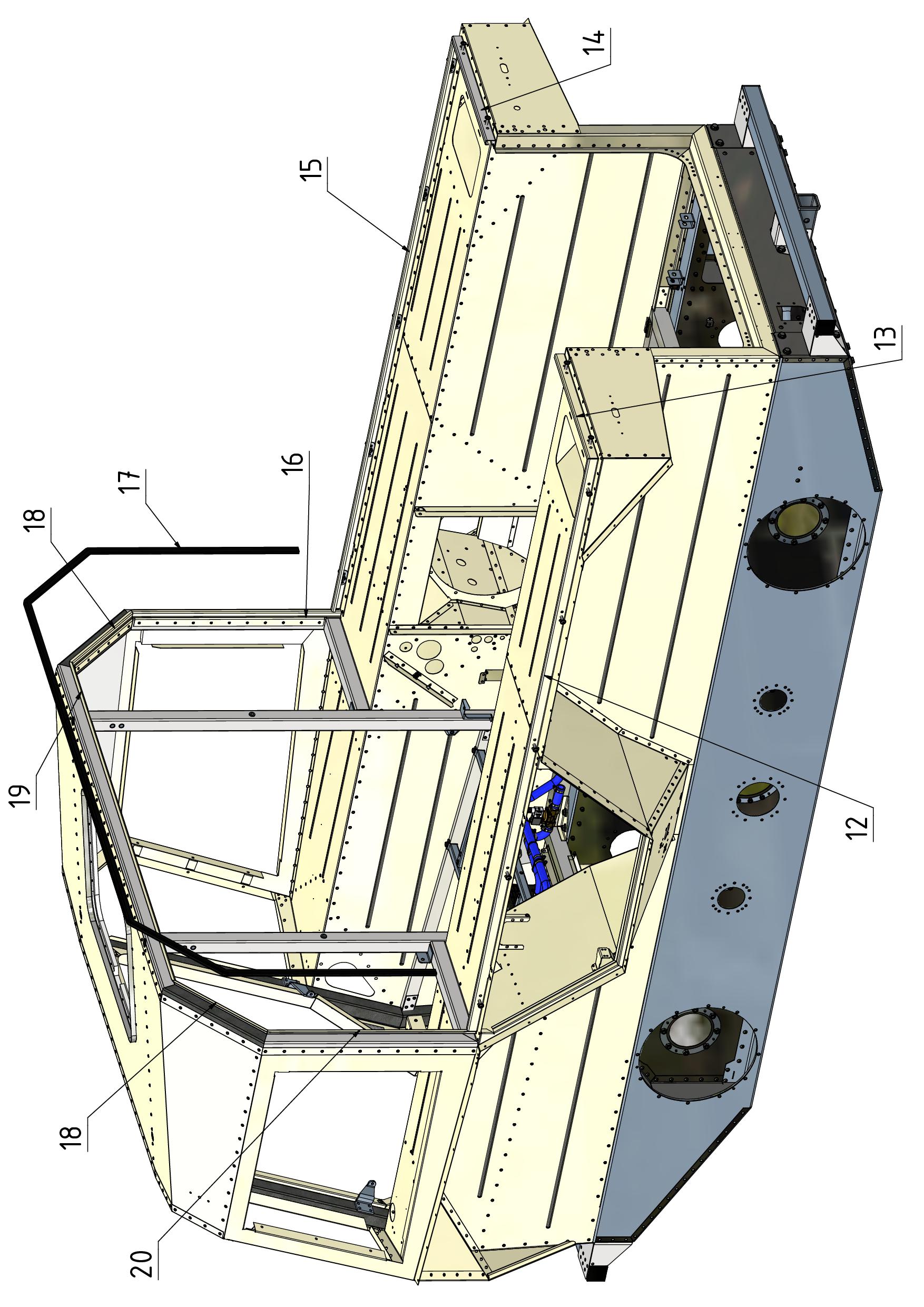

| 12 | Bracket | 10206-01700-N0A | 1 | |||
| 13 | Bracket | 10206-01900-N0A | 1 | |||
| 14 | Bracket | 10206-02000-N0A | 1 | |||
| 15 | Bracket | 10206-01800-N0A | 1 | |||
| 16 | Bracket | 10200-04100-N0A | 1 | |||
| 17 | Bracket | 10200-04400-N0A | 1 | |||
| 18 | Bracket | 10200-04200-N0A | 2 | |||
| 19 | Bracket | 10200-04300-N0A | 1 | |||
| 20 | Bracket | 10200-00400-N0A | 1 |
