INSTALLATION OF HOODS AND FLOORBOARDS (0500) | 05-0500-02
INSTALLATION OF HOODS AND FLOORBOARDS (0500) | 05-0500-02 — BODY ELEMENTS (05), SHERP N (PRO XT). Includes 27 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 27 parts
| 1 | Central hood | 10501-01100-N0A | 1 | |||
| 2 | Right hood | 10501-01600-N0A | 1 | |||
| 3 | Left hood | 10501-01700-N0A | 1 | |||
| 4 | Right lower hood | 10501-01800-N0A | 1 | |||
| 5 | Left lower hood | 10501-03300-N0A | 1 | |||

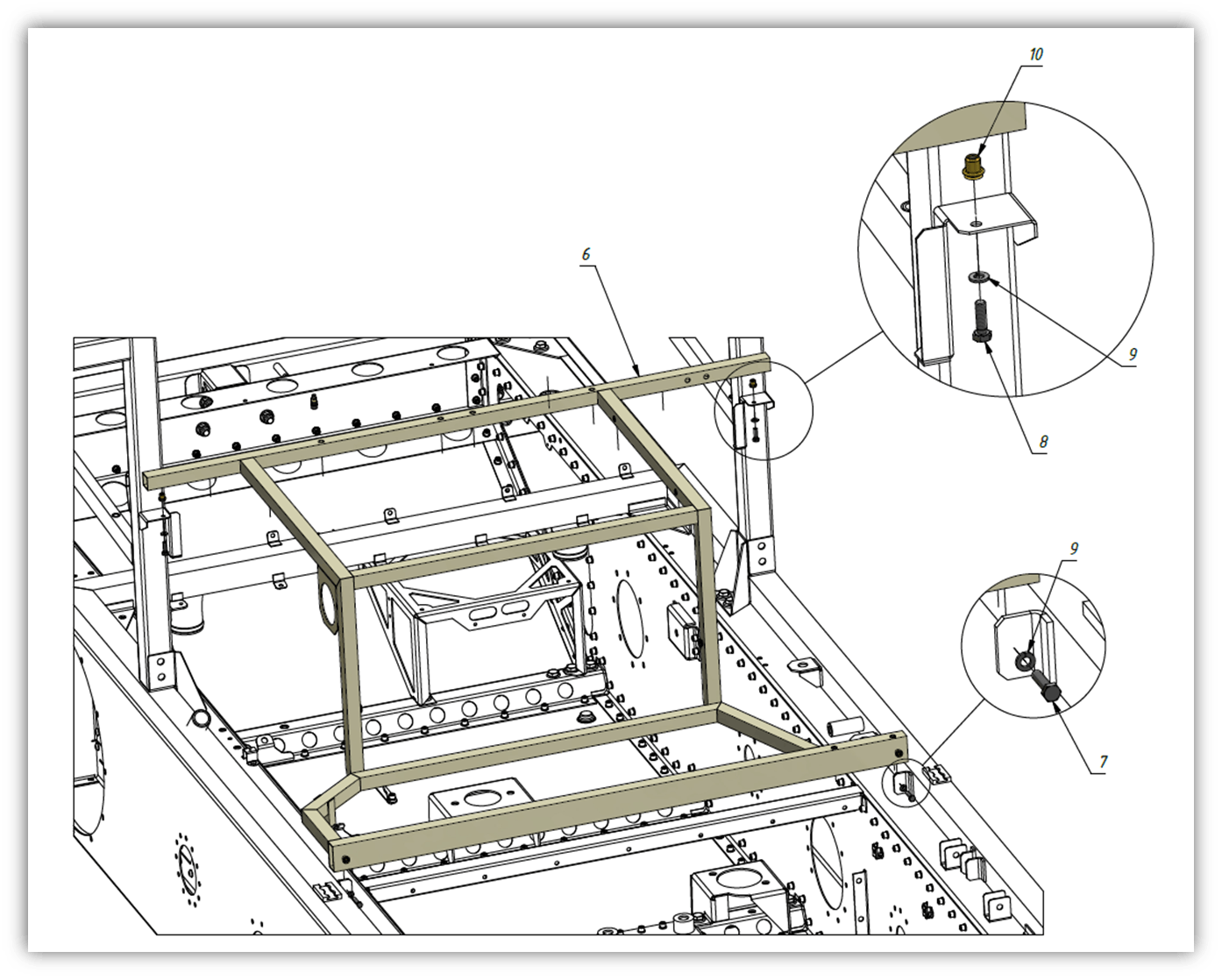

| 6 | Frame | 10501-05600-N0A | 1 | |||
| 7 | Bolt | 11501-05300-XXА | 2 | |||
| 8 | Bolt | 11501-01400-XXА | 11.0138 | 2 | Price on request | |
| 9 | Washer | 11504-04300-XXА | 04.0043 | 4 | Price on request | |
| 10 | Nut | 11503-08100-XXА | 02.0225 | 25 | Price on request | |
| 11 | Screw | 11502-01800-XXА | 05.0787 | 31 | Price on request | |

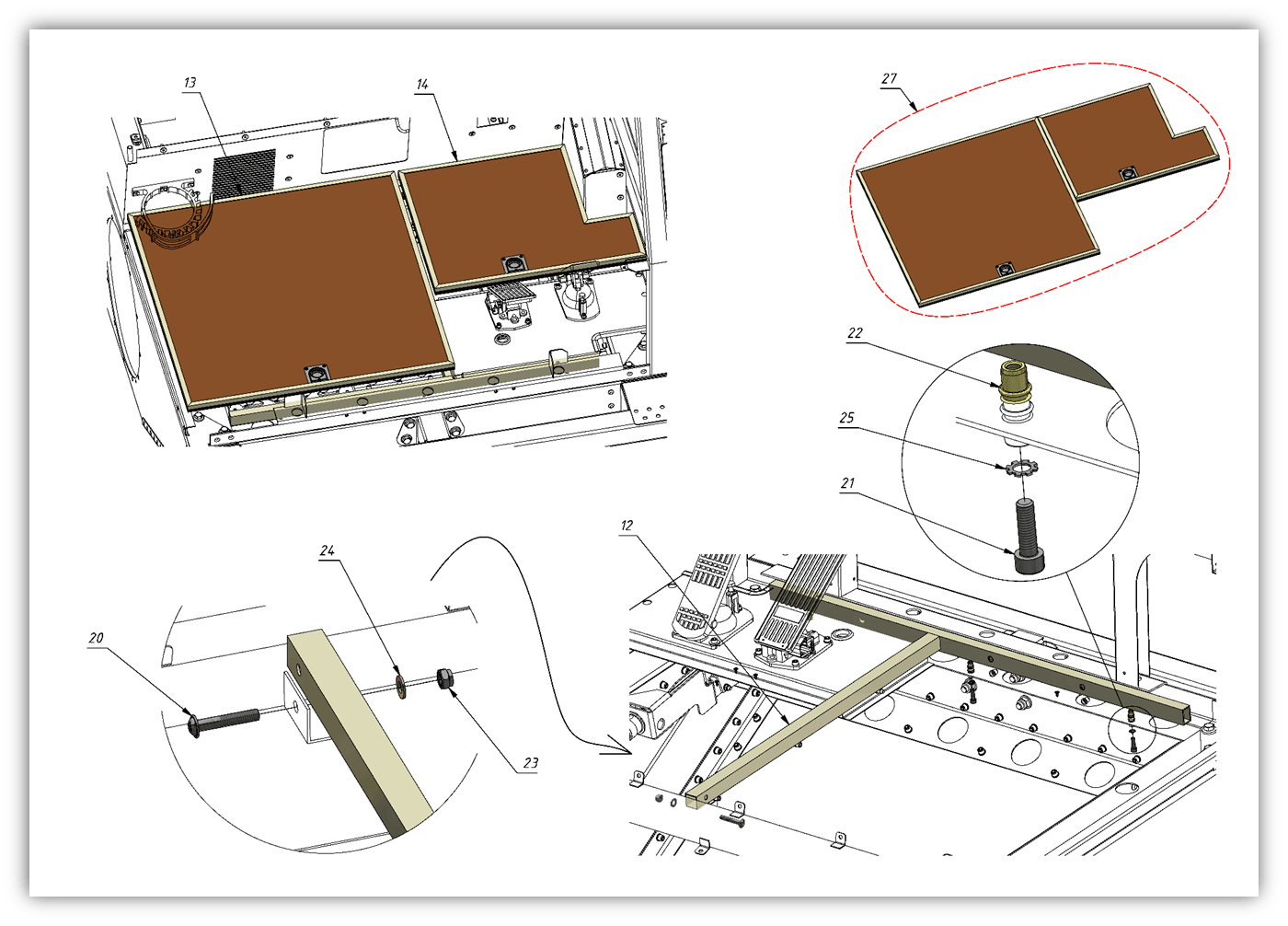

| 12 | Frame | 10501-02500-N0А | 1 | |||
| 13 | Pajol | 10501-03600-N0A | 1 | |||
| 14 | Pajol | 10501-03700-N0A | 1 | |||

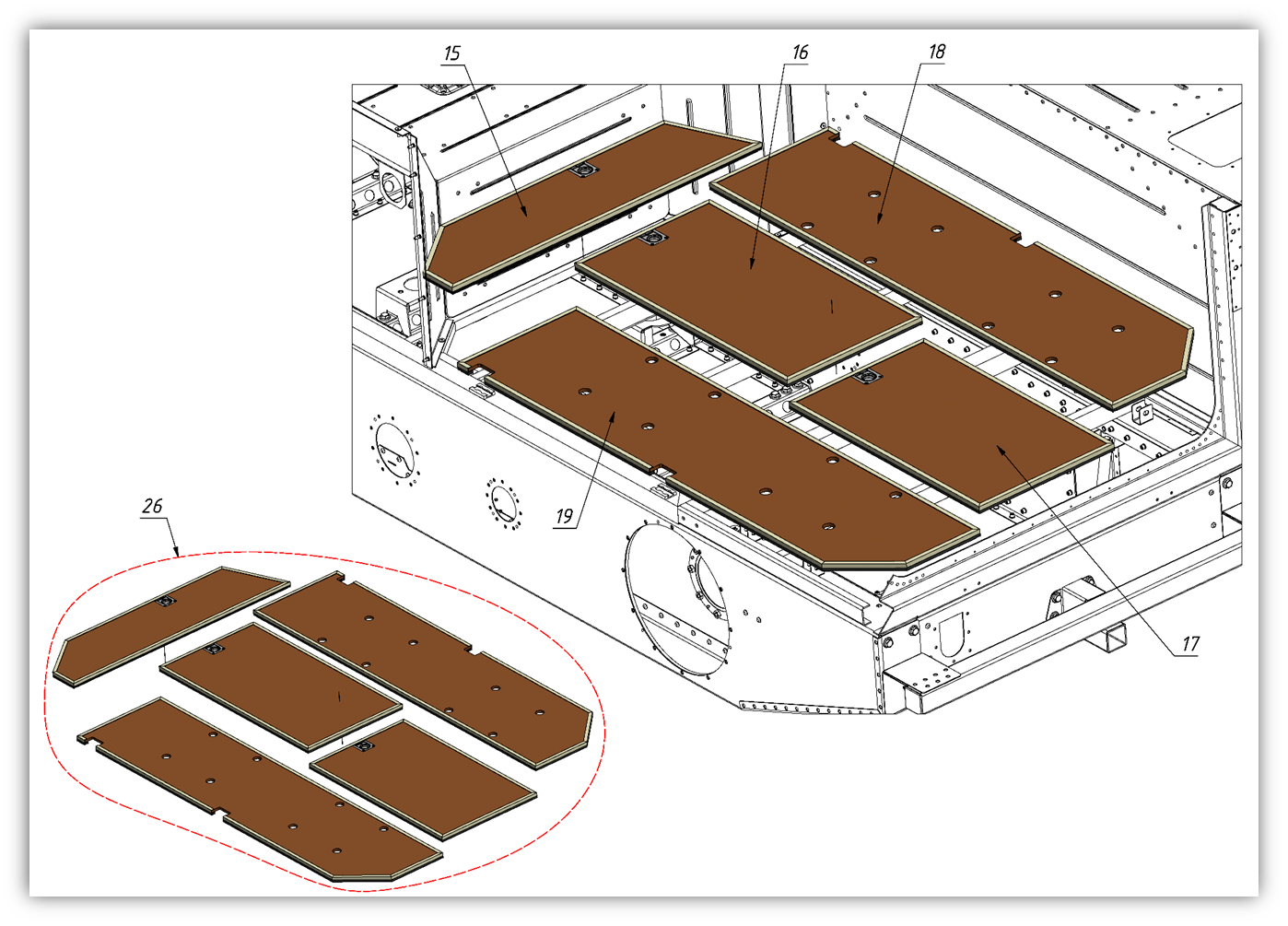

| 15 | Bilge panel | 10501-00600-N0A | 1 | |||
| 16 | Bilge panel | 10501-00900-N0A | 1 | |||
| 17 | Bilge panel | 10501-01000-N0A | 1 | |||
| 18 | Bilge panel | 10501-00800-N0A | 1 | |||
| 19 | Bilge panel | 10501-00700-N0A | 1 | |||
| 20 | Screw | 11502-01800-XXА | 05.0787 | 1 | Price on request | |
| 21 | Screw | 11502-00100-XXА | 04.0038 | 3 | Price on request | |
| 22 | Riveting nut | 11503-08100-XXА | 02.0225 | 3 | Price on request | |
| 23 | Nut | 11503-00800-XXА | 09.0417 | 1 | Price on request | |
| 24 | Washer | 11504-09900-N0А | 1 | |||
| 25 | Washer | 11504-10300-XXА | 3 | |||
| 26 | Panel Set | 10501-03800-N0A | 1 | |||
| 27 | Panel Set | 10501-03900-N0A | 1 |
