UPPER DRAWER (1200) | 12-1200-12
UPPER DRAWER (1200) | 12-1200-12 — OPTIONAL EQUIPMENT (12), SHERP N (PRO XT). Includes 26 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 26 parts

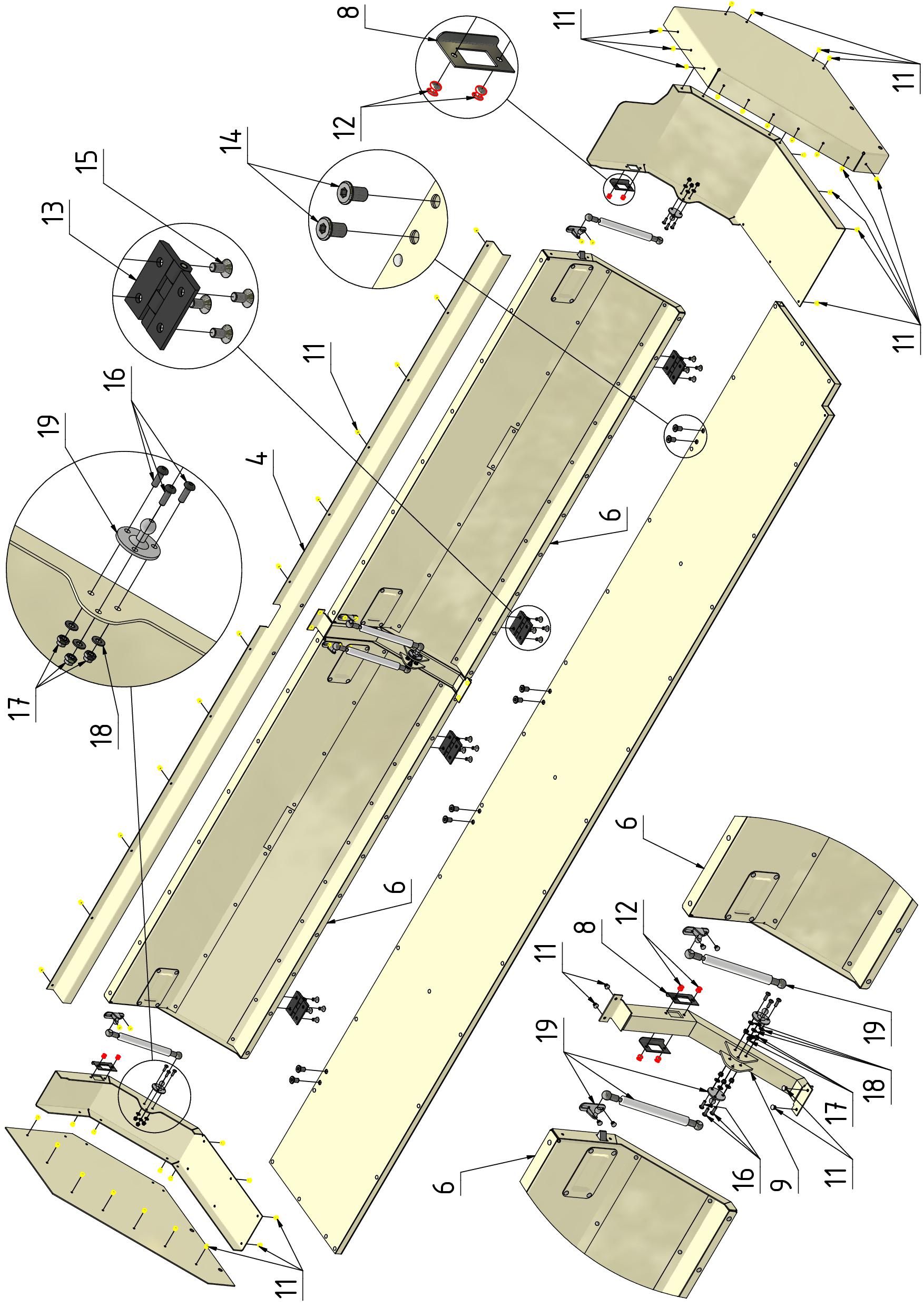

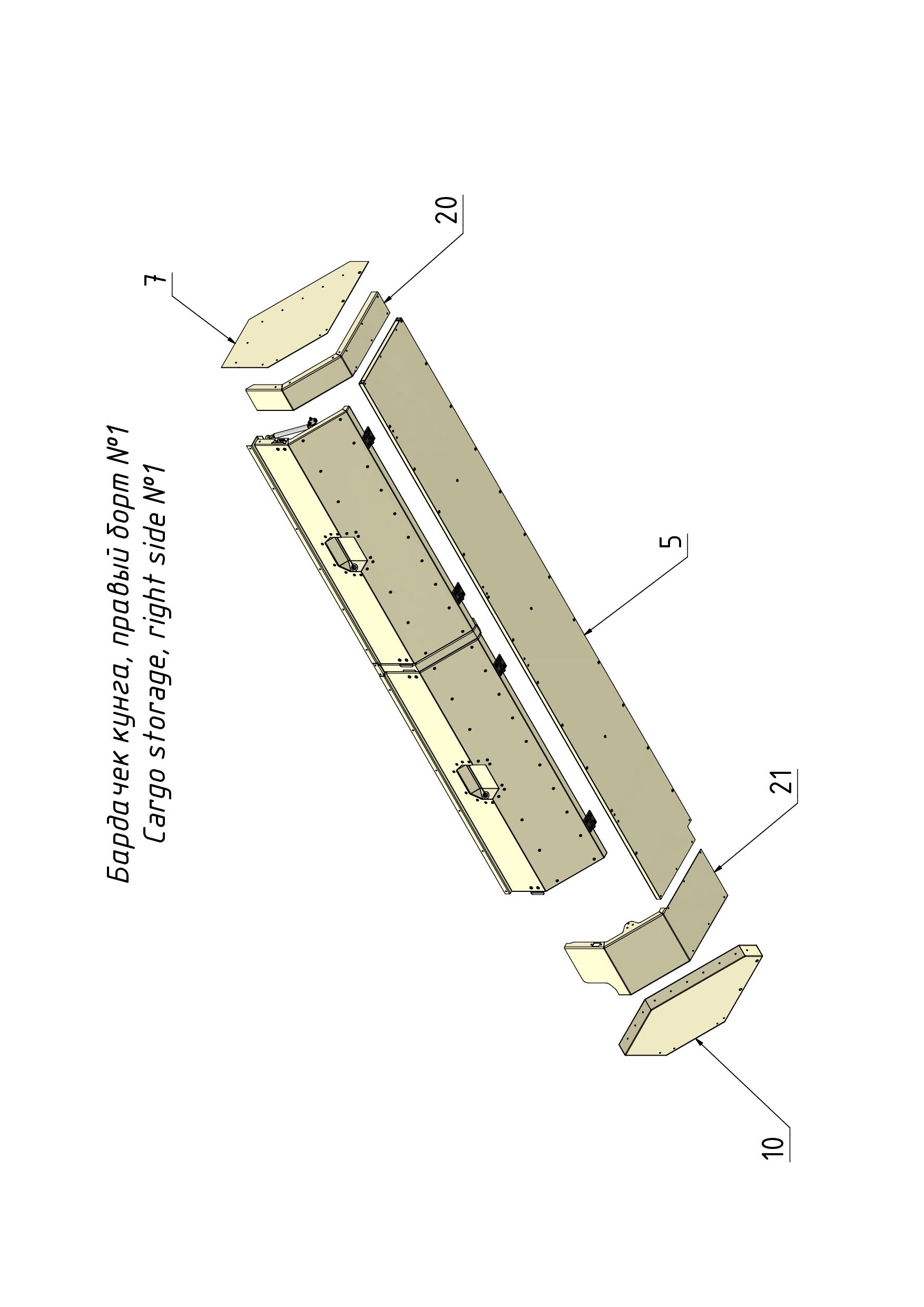

| 1 | Cargo storage (right side) | 11212-00100-N0A | 1 | |||

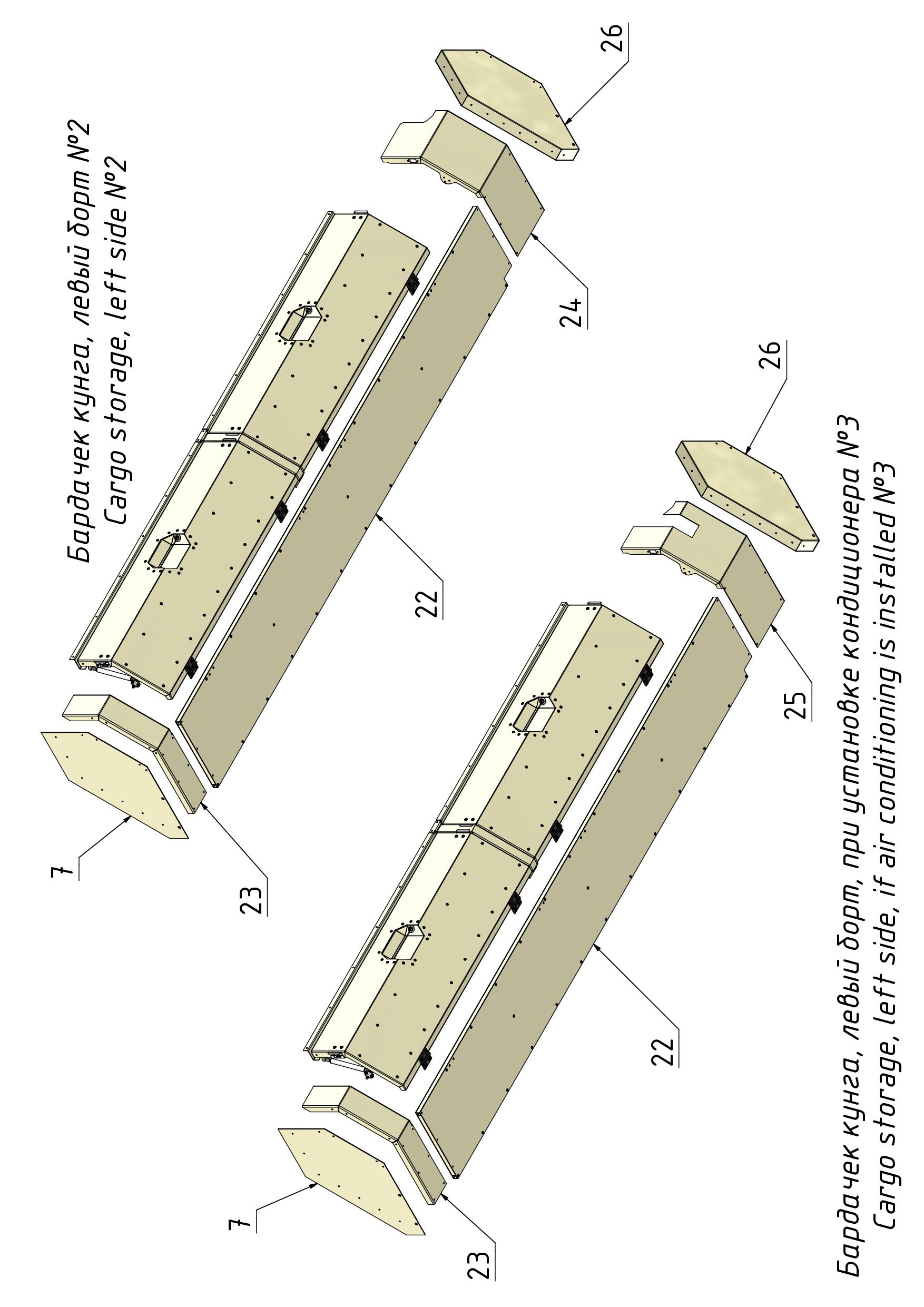

| 2 | Cargo storage (left side) | 11212-00200-N0A | 1 | |||
| 3 | Cargo storage (left side with air conditioning) | 11200-14100-N0A | 1 | |||
| 4 | Plate | 11212-00400-N0A | 2 | |||
| 5 | Rack | 11212-00500-N0A | 1 | |||
| 6 | Door | 11212-00300-N0A | 4 | |||
| 7 | Side | 11200-12100-N0A | 2 | |||
| 8 | Overlay | 11212-00800-N0A | 8 | |||
| 9 | Jumper | 11200-12700-N0A | 2 | |||
| 10 | Side | 11200-11900-N0A | 2 | |||
| 11 | Rivet | 11507-01300-XXA | 02.0121 | 144 | Price on request | |
| 12 | Rivet | 11507-03400-XXA | 10.0215 | 16 | Price on request | |
| 13 | Hinge | 11212-01600-N0A | 8 | |||
| 14 | Nut | 11503-02400-XXA | 05.0291 | 16 | Price on request | |
| 15 | Screw | 11502-09200-XXA | 32 | |||
| 16 | Screw | 11502-10100-XXA | 24 | |||
| 17 | Washer | 11504-04600-XXA | 05.0024 | 24 | Price on request | |
| 18 | Nut | 11503-01000-XXA | 02.0707 | 24 | Price on request | |
| 19 | Gas spring | 11212-01500-N0A | 8 | |||
| 20 | Panel | 11200-12000-N0A | 1 | |||
| 21 | Panel | 11212-01700-N0A | 1 | |||
| 22 | Rack | 11212-01400-N0A | 1 | |||
| 23 | Panel | 11200-14300-N0A | 1 | |||
| 24 | Panel | 11212-01800-N0A | 1 | |||
| 25 | Panel | 11212-01900-N0A | 1 | |||
| 26 | Side | 11200-14200-N0A | 1 |
