HYDRAULIC WIRING (0900) | 09-0900-02

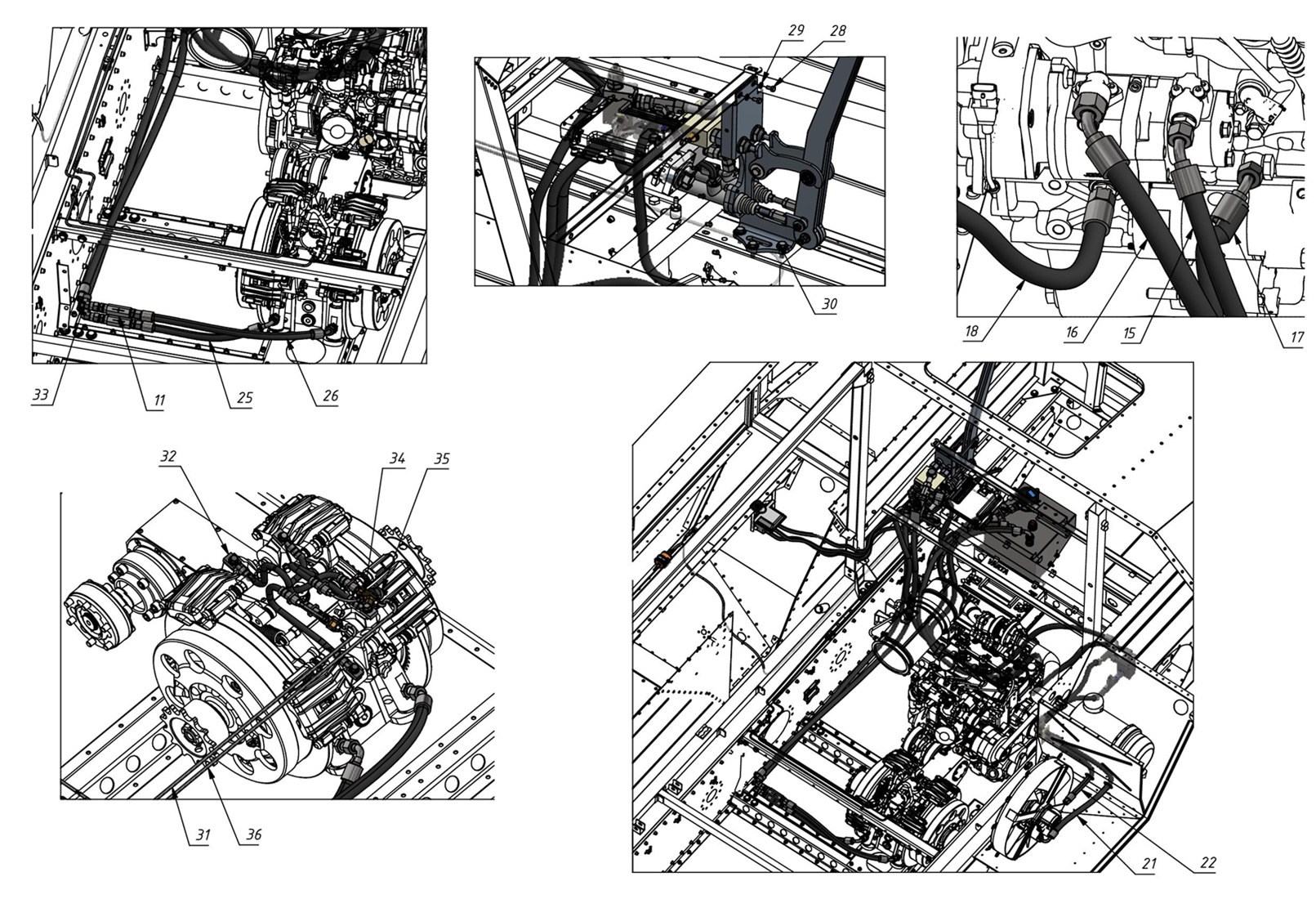

HYDRAULIC WIRING (0900) | 09-0900-02 — STEERING CLUTCH MECHANISM CONTROL DRIVE (09), SHERP N (PRO XT). Includes 37 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 37 parts
| 1 | Control levers | 10901-08200-N0А | 1 | |||
| 2 | Brake fluid reservoir | 10901-11100-N0А | 090-0722 | 1 | $65 CAD | |
| 3 | Hydraulic tank | 10901-11600-N0А | 1 | |||
| 4 | Temperature sensor | 10901-08800-N0А | 1 | |||
| 5 | Probe | 10901-11000-N0А | 1 | |||
| 6 | Filter | 10901-08900-N0А | 090-0700 | 1 | $32.5 CAD | |
| 7 | T-connector | 10901-10400-N0А | 1 | |||
| 8 | Valve | 10901-04200-XXА | 09.0074 | 1 | $74.5 CAD | |
| 9 | T-connector | 10901-11200-N0А | 1 | |||
| 10 | T-connector | 10901-10600-N0А | 1 | |||
| 11 | Valve | 10901-01300-XXА | 09.0408, 090-0633 | 2 | $47.5 CAD | |
| 12 | Sleeve | 10901-09000-N0А | 1 | |||
| 13 | Sleeve | 10901-09100-N0А | 1 | |||
| 14 | Sleeve | 10901-09200-N0А | 1 | |||
| 15 | Sleeve | 10901-11400-N0А | 1 | |||
| 16 | Sleeve | 10901-09400-N0А | 1 | |||
| 17 | Sleeve | 10901-09500-N0А | 1 | |||
| 18 | Sleeve | 10901-09600-N0А | 1 | |||
| 19 | Sleeve | 10901-11700-N0А | 1 | |||
| 20 | Sleeve | 10900-00600-N0A | 1 | |||
| 21 | Sleeve | 10901-09800-N0А | 1 | |||
| 22 | Sleeve | 10901-09900-N0А | 1 | |||
| 23 | Sleeve | 10901-10000-N0А | 1 | |||
| 24 | Sleeve | 10901-10000-N0А | 1 | |||
| 25 | Sleeve | 10901-10100-N0А | 1 | |||
| 26 | Sleeve | 10901-10200-N0А | 1 | |||
| 27 | Filter | 11403-00300-XXB | 10.0414, 090-1084 | 1 | $8.5 CAD | |
| 28 | Bolt | 11501-05900-XXА | 2 | |||
| 29 | Washer | 11504-09900-N0А | 2 | |||
| 30 | Bolt | 11501-09600-XXА | 2 | |||
| 31 | Tube | 10700-00900-N0A | 1 | |||
| 32 | Brake hose | 10901-08400-N0А | 4 | |||
| 33 | Angle connector | 10901-07800-N0А | 2 | |||
| 34 | Crossing G 1/8 | 10901-11500-N0А | 2 | |||
| 34 | Crossing М10х1 | 10901-02100-N0A | 2 | |||
| 35 | Switch М10х1 | 10901-01000-N0A | 2 | $108.5 CAD | ||
| 36 | Tube | 10700-01100-N0A | 1 |
