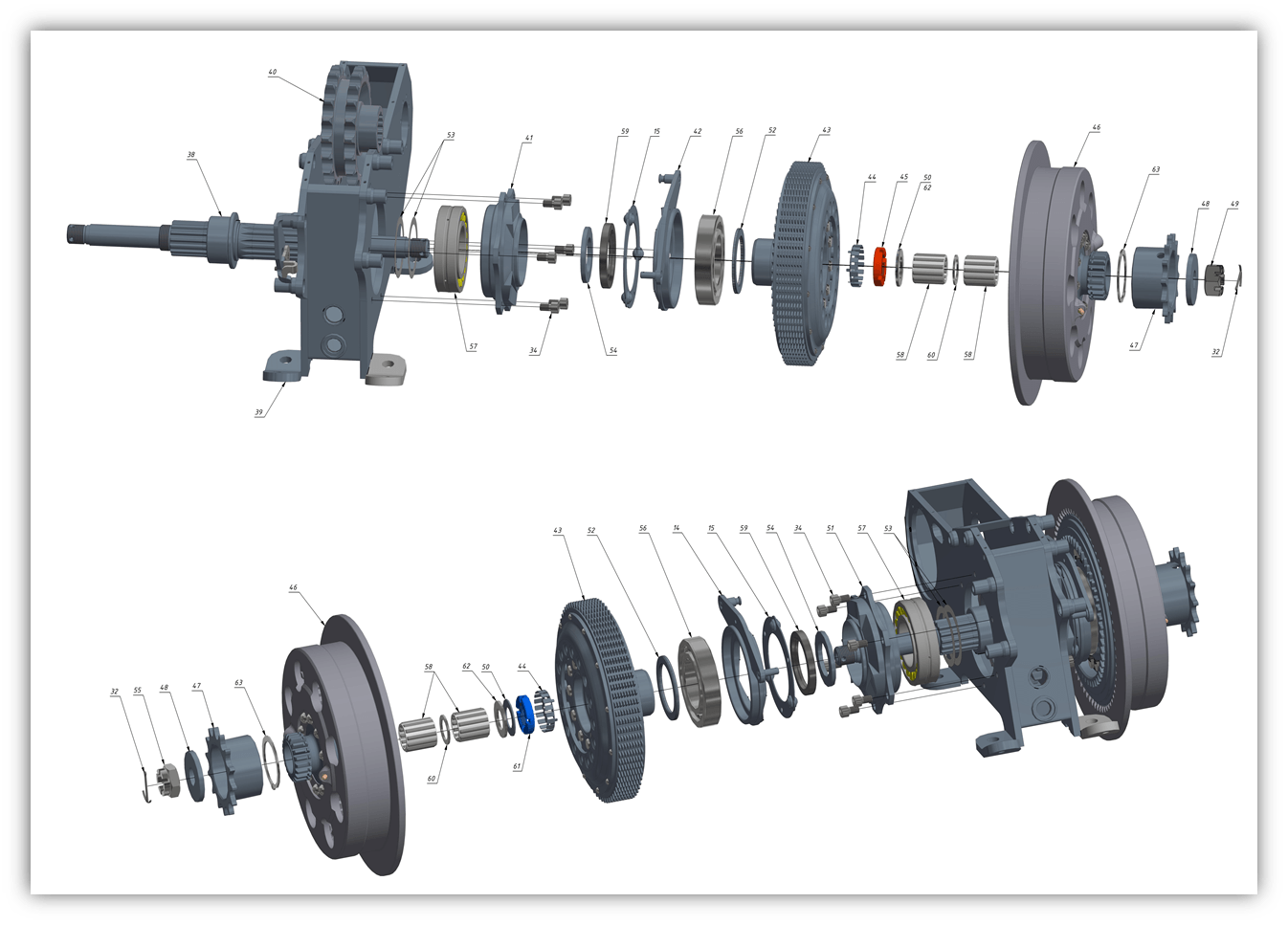

STEERING FRICTION MECHANISM (0300) | 03-0300-02
STEERING FRICTION MECHANISM (0300) | 03-0300-02 — TRANSMISSION (03), SHERP N (PRO XT). Includes 67 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 67 parts
| 1 | Steering friction mechanism assembly | 10301-03300-N0А | 1 | |||
| 1 | Steering friction mechanism assembly with CV joint | 10301-00500-N0A | 1 | |||
| 2 | Cap | 10301-03400-N0А | 090-0233 | 1 | $29 CAD | |
| 3 | Body | 10301-03500-N0А | 090-0234 | 1 | $39 CAD | |
| 4 | Body | 10301-03600-N0А | 1 | $121.5 CAD | ||
| 5 | Shaft | 10301-03200-N0А | N.03.3005-02 | 1 | Price on request | |
| 6 | Ring | 11505-00600-XXА | 03.0316, 090-1312 | 1 | $2.8 CAD | |
| 7 | Bearing | 10301-04000-N0А | 090-0239 | 1 | $123.5 CAD | |
| 8 | Bearing | 10301-03900-N0А | 090-0238 | 1 | $164 CAD | |
| 9 | Cuff | 10301-04100-N0А | 090-0240 | 1 | $5.5 CAD | |
| 10 | Screw | 11502-09100-XXА | 8 | |||
| 11 | Screw | 11502-09200-XXА | 8 | |||
| 12 | link connector 16B-2 | 10301-04200-N0А | 1 | |||
| 13 | Chain 16B-2 | 10304-01400-N0A | 1 | $139.5 CAD | ||
| 14 | Cam | 10301-01600-XXА-2 | 03.0589, 090-0218 | 1 | $186.5 CAD | |
| 15 | Bearing | 10301-00800-XXА | 03.0168 | 2 | $19 CAD | |
| 16 | Spring | 10301-00900-XXА | 03.0464, 090-0211 | 2 | $49.5 CAD | |
| 17 | Hydraulic cylinder | 10901-03400-XXА | 2 | |||
| 18 | Ring | 11504-08400-XXА | 09.0392 | 1 | Price on request | |
| 19 | Drain plug assembly | 11503-10000-XXA | 02.0452, 090-1235, 02.0452-S | 1 | $49 CAD | |
| 19 | Drain plug (screw-in piece) | 11503-10000-XXA-S | 02.0452, 090-1235, 02.0452-S | 1 | $9 CAD | |
| 20 | Indicator | 10301-04300-N0А | 090-0242 | 1 | $14 CAD | |
| 21 | Bung | 10300-72500-XXА | 090-0180 | 1 | $12.5 CAD | |
| 22 | Cap | 10301-04700-N0А | 1 | |||
| 23 | Cap | 10301-04800-N0А | 1 | |||
| 24 | Cap | 10301-04900-N0А | 1 | |||
| 25 | Screw | 11502-02400-XXА | 16 | |||
| 26 | Clamp | 10701-63400-XXА | 03.0242, 090-0594 | 4 | $90.5 CAD | |
| 27 | Strap | 10301-05000-N0А | 1 | |||
| 28 | Bolt | 11501-02400-XXА | 2 | $1.9 CAD | ||
| 29 | Screw | 11502-09400-XXА | 2 | |||
| 30 | Gasket | 11504-01800-XXА | 03.0227 | 8 | Price on request | |
| 31 | Caliper front left | 10301-05100-N0А | 090-0250 | 1 | $434.5 CAD | |
| 32 | Cotter | 11505-03400-XXА | 03.0239 | 2 | Price on request | |
| 33 | Caliper front right | 10301-05300-N0А | 1 | $434.5 CAD | ||
| 34 | Screw | 11502-09300-XXА | 12 | |||
| 35 | Brake pad | 10701-63200-XXА | 03.0211, 090-0592 | 8 | $52 CAD | |
| 36 | Clamp | 10301-05500-N0А | 8 | |||
| 37 | Bolt | 11501-01100-XXА | 10.0123 | 8 | Price on request | |
| 38 | Shaft | 10301-05600-N0А | 1 | |||
| 39 | Body | 10301-05700-N0А | 1 | |||
| 40 | Sprocket | 10301-05800-N0А | 1 | |||
| 41 | Cap | 10301-05900-N0А | 090-0258 | 1 | $288 CAD | |
| 42 | Cam | 10301-06000-N0А | 090-0259 | 1 | $182 CAD | |
| 43 | Clutch | 10300-63400-XXА | 03.0042, 090-0160 | 2 | $2675 CAD | |
| 44 | Lock washer | 11504-09500-B0А | 2 | |||
| 45 | Nut | 11503-03900-B0А-1 | 03.0180 | 1 | $39.5 CAD | |
| 46 | Drum | 10701-00100-XXА | 03.0088, 090-0590 | 2 | $1098 CAD | |
| 47 | Rackwheel | 10301-03700-N0А | 090-0236 | 2 | $282 CAD | |
| 48 | Washer | 11504-00200-B0А | 03.0184 | 2 | $47 CAD | |
| 49 | Nut | 11503-10900-N0А | 1 | |||
| 50 | Washer | 11504-04100-B0А | 03.0509 | 2 | Price on request | |
| 51 | Cap | 10301-03800-N0А | 090-0237 | 1 | $319 CAD | |
| 52 | Washer | 11504-03200-B0А | 03.0500 | 2 | Price on request | |
| 53 | Gasket | 11504-02100-XXА | 03.0230 | 4 | $3 CAD | |
| 54 | Washer | 11504-00400-XXА | 03.0189 | 2 | Price on request | |
| 55 | Nut | 11503-04100-XXА | 03.0221 | 1 | $12 CAD | |
| 56 | Bearing | 10301-00500-XXА | 03.0158 | 2 | $97.5 CAD | |
| 57 | Bearing | 10301-04400-N0А | 090-0243 | 2 | $259 CAD | |
| 58 | Bearing | 10301-04500-XXА | 4 | |||
| 59 | Cuff | 10301-04600-N0А | 090-0245 | 2 | $8.5 CAD | |
| 60 | Supporting ring | 11504-02200-XXА | 2 | |||
| 61 | Nut | 11503-10200-B0А-2 | 03.0178 | 1 | Price on request | |
| 62 | Washer | 11504-01300-B0А | 03.0205 | 2 | Price on request | |
| 63 | Ring | 11505-00400-XXА | 03.0237 | 2 | Price on request | |
| 64 | Sprocket | 10301-06800-N0A | 1 | $198 CAD | ||
| 65 | CV joint | 10301-06400-N0A | 090-0194/090-0262 | 1 | $1153 CAD | |
| 66 | Bolt | 11501-04200-XXA | 4 |
