COOLING SYSTEM (1004) | 10-1004-01

COOLING SYSTEM (1004) | 10-1004-01 — POWER UNIT (10), SHERP PRO. Includes 35 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 35 parts

#TitlePart numberCross part numberQtyPrice
1Nut11503-01300-XXА02.06304Price on request
2Washer11504-02500-XXА03.045031Price on request
3Screw11502-00100-XXА04.00384Price on request
4Screw11502-04300-XXА04.01275Price on request
5Nut11503-03400-XXА09.01013Price on request
6Bolt11501-01600-XXА09.017019Price on request
7Bush11004-01600-XXА09.01824Price on request
8Clamp11506-00500-XXА09.01893Price on request
9Clamp11506-00600-XXА09.01912Price on request
10Bolt11501-01500-XXА09.04343Price on request
11Pipe11004-00010-XXА1
12Pipe11004-00900-XXА10.01491Price on request
13Pipe11701-00300-XXА10.01511Price on request
14Pillow11004-00700-XXА10.01592Price on request
15Clamp11506-01300-XXА10.01674Price on request
16Clamp11506-01400-XXА10.01684Price on request
17Tank11004-01800-XXА10.0467, 090-08491$139 CAD
18Cap11004-01700-XXА10.04681Price on request
19Hose11401-00200-XXА10.04911Price on request
20Hose11401-00200-XXА10.04911Price on request
21Hose11004-01100-XXА10.05011Price on request
22Hose11004-01200-XXА10.05021Price on request
23Hose11004-01000-XXА10.05031Price on request
24Pipe11004-00600-С0А1
25Pipe11004-02100-XXА10.05131Price on request
26Washer11504-06600-XXА11.01531Price on request
27Washer11504-06900-XXА12.00423Price on request
28Radiator cover11004-01300-XXА10.05041Price on request
29Radiator11004-00800-XXА10.0146, 090-08401$712 CAD
30Tensioner11004-00200-B0А10.0565, 090-08351$336.5 CAD
31Diffuser winter version11004-01400-XXА10.05091Price on request
32Diffuser summer version11004-02000-XXА10.0595, 090-08511$1475 CAD
33Stud11501-08000-B0А10.01432Price on request
34Radiator11004-00800-XXА10.0146, 090-08401$712 CAD
35Compactor10500-00800-XXА05.00412Price on request
Manual sheet 11Viewing

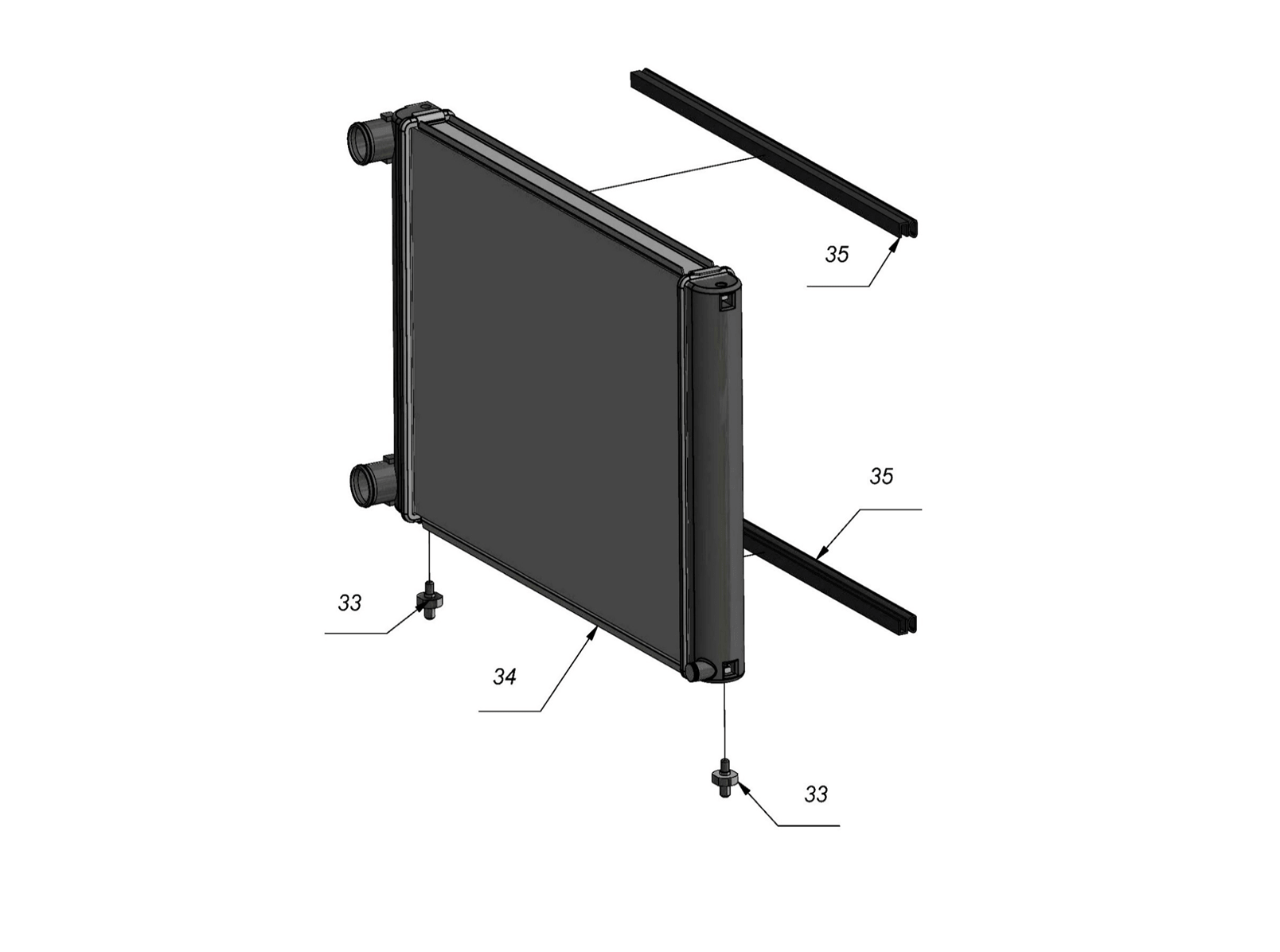

Manual sheet 22

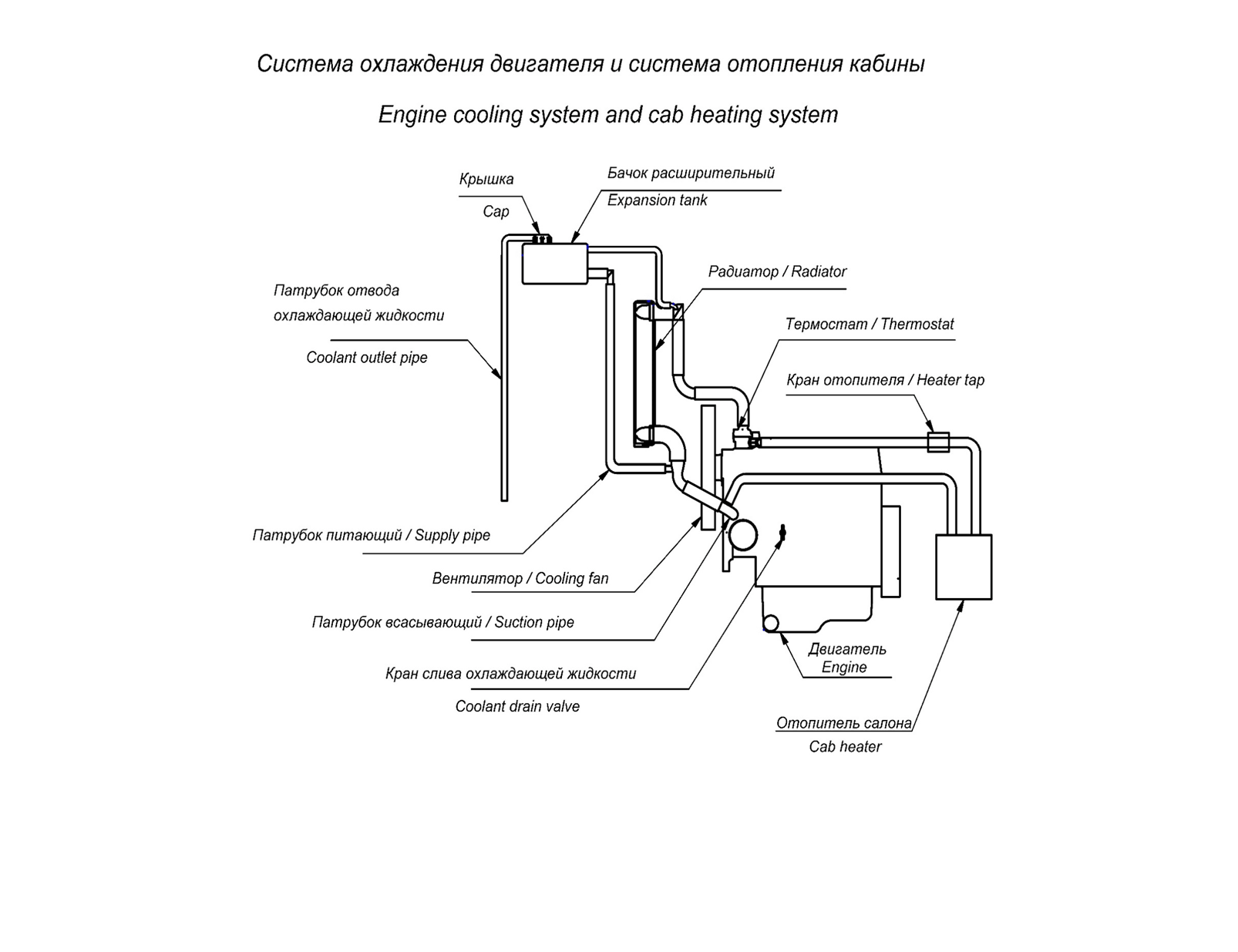

Manual sheet 33
