CONTROL DRIVES (0901) | 09-0901-01

CONTROL DRIVES (0901) | 09-0901-01 — STEERING CLUTCH MECHANISM CONTROL DRIVE (09), SHERP PRO. Includes 66 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 66 parts

#TitlePart numberCross part numberQtyPrice
1Clamp11506-01200-XXА2
2Clamp11506-03500-XXА6
3Sleeve10901-02600-XXА09.0117, 090-06411$37.5 CAD
4Sleeve10901-03500-XXА09.0116, 090-06491$28 CAD
5Connector10901-02500-XXА09.01181$39 CAD
6Clamp11506-01100-XXА09.04596Price on request
7Bracket10901-00100-XXА09.01421Price on request
8Clamp10901-03600-XXА09.0192, 090-06501$24.5 CAD
9Tee10901-00600-XXА1Price on request
10Control levers pivot mechanism10901-00500-XXА09.0409, 090-06251$2252 CAD
11Riveting nut11503-09100-B0А02.07882Price on request
12Connector10301-00200-XXА03.01272$8 CAD
13Washer11504-02400-XXА03.02841Price on request
14Nut11503-00600-XXА03.0447, 090-119410$0.5 CAD
15Washer11504-02500-XXА03.045021Price on request
16Washer11504-04200-XXА03.05155$0.5 CAD
17Hose10903-01200-XXА2$4.9 CAD
18Cap11209-00100-XXА08.0025, 090-10681$11 CAD
19Ring11505-02600-XXА08.0026, 090-13241$1.5 CAD
20Sleeve10901-00200-XXА09.0002, 090-06222$39.5 CAD
21Sleeve10901-00300-XXА09.00031$57.5 CAD
22Sleeve10901-00400-XXА09.0004, 090-06241$69.5 CAD
23Nut11503-04600-XXА09.01023Price on request
24Nipple10901-03700-XXА09.01261Price on request
25Tip10901-03800-XXА09.01632Price on request
26Heater bracket11200-00100-B0А12.00291Price on request
27Bolt11501-01600-XXА09.01707Price on request
28Bolt11501-05800-XXА09.01714Price on request
29Bolt11501-00700-XXА09.01733Price on request
30The flow divider10901-01200-XXА09.0183, 090-06321$369 CAD
31Tip10901-03900-XXА09.01842Price on request
32Tank10901-01100-XXА09.0185, 090-06311$16 CAD
33Tank10903-00800-XXА09.0186, 090-07381$11.5 CAD
34Hollow bolt11501-00900-XXА09.01871Price on request
35Pressure reducing connector10901-01700-XXА09.01882Price on request
36Brake hose on the brake caliper10901-04000-XXА09.0193, 090-06542$9.5 CAD
37Fitting10901-04100-XXА09.01942$7.5 CAD
38Connector11503-01500-XXА09.01955$6.5 CAD
39Hollow bolt11501-00800-XXА09.01961$5.5 CAD
40Swage nipple10901-01600-XXА09.01981Price on request
41Tee10901-01000-XXА09.02002Price on request
42Connector11503-01400-XXА09.02012Price on request
43Filter10901-02100-XXB09.0202, 090-06391$36 CAD
44Metal rubber washer11505-01400-XXА09.02034$2.5 CAD
45Metal rubber washer11505-01500-XXА09.02049$2.4 CAD
46T-connector 16x12x1610901-00900-XXA09.04001Price on request
46Hydraulic hose connector (F-type)09.04001$48 CAD
47Hose10901-01800-XXА09.04051Price on request
48Hose10901-01900-XXА09.04041Price on request
49Hose10901-01900-XXА09.04041Price on request
50Hose10901-01900-XXА09.04041Price on request
51Hose10901-01800-XXА09.04051Price on request
52Hose10901-01800-XXА09.04051Price on request
53Check Valve10901-01300-XXА09.0408, 090-06332$47.5 CAD
54Hose11401-00100-XXА09.04212Price on request
55Hose11401-00100-XXА09.04211Price on request
56Safety valve10901-01400-XXА09.01971$134 CAD
57Clamp11506-02500-XXА10.04338Price on request
58Strainer11506-04600-XXА10.052910Price on request
59Clamp11506-03000-XXА11.02691Price on request
60Clamp11506-03300-XXА12.01424Price on request
61Tube brake right10901-00700-XXА-209.04201Price on request
62Tube brake left10901-00700-XXА-109.04221Price on request
63Left Brake Caliper10701-63300-XXА-103.0241, 090-05931$239.5 CAD
64 Right Brake Caliper10701-63500-XXА-203.0240, 090-05951$274.5 CAD
65Bracket11506-00900-B0А09.04441Price on request
66Additional tanks11402-00100-XXА1
Manual sheet 11Viewing

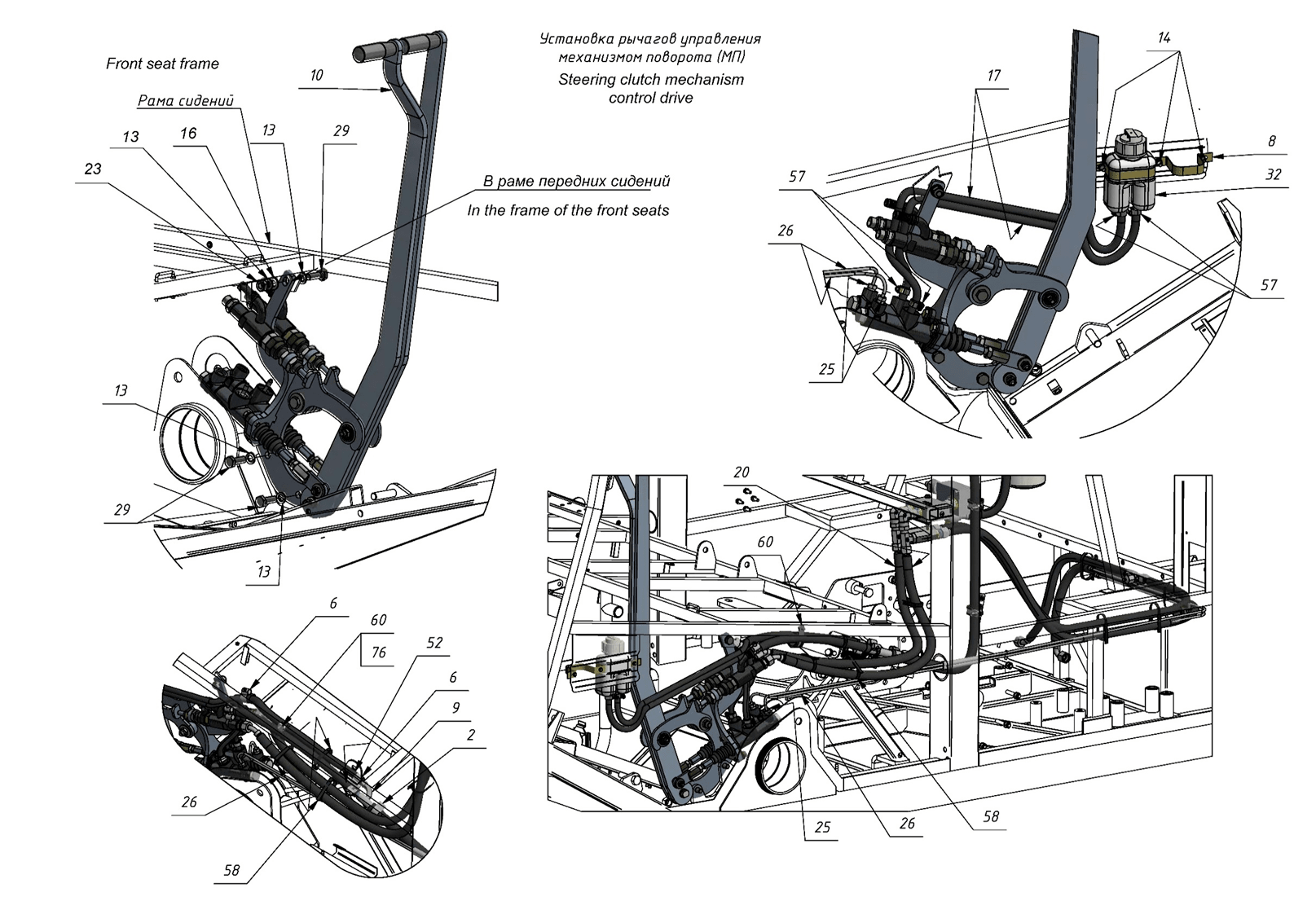

Manual sheet 22

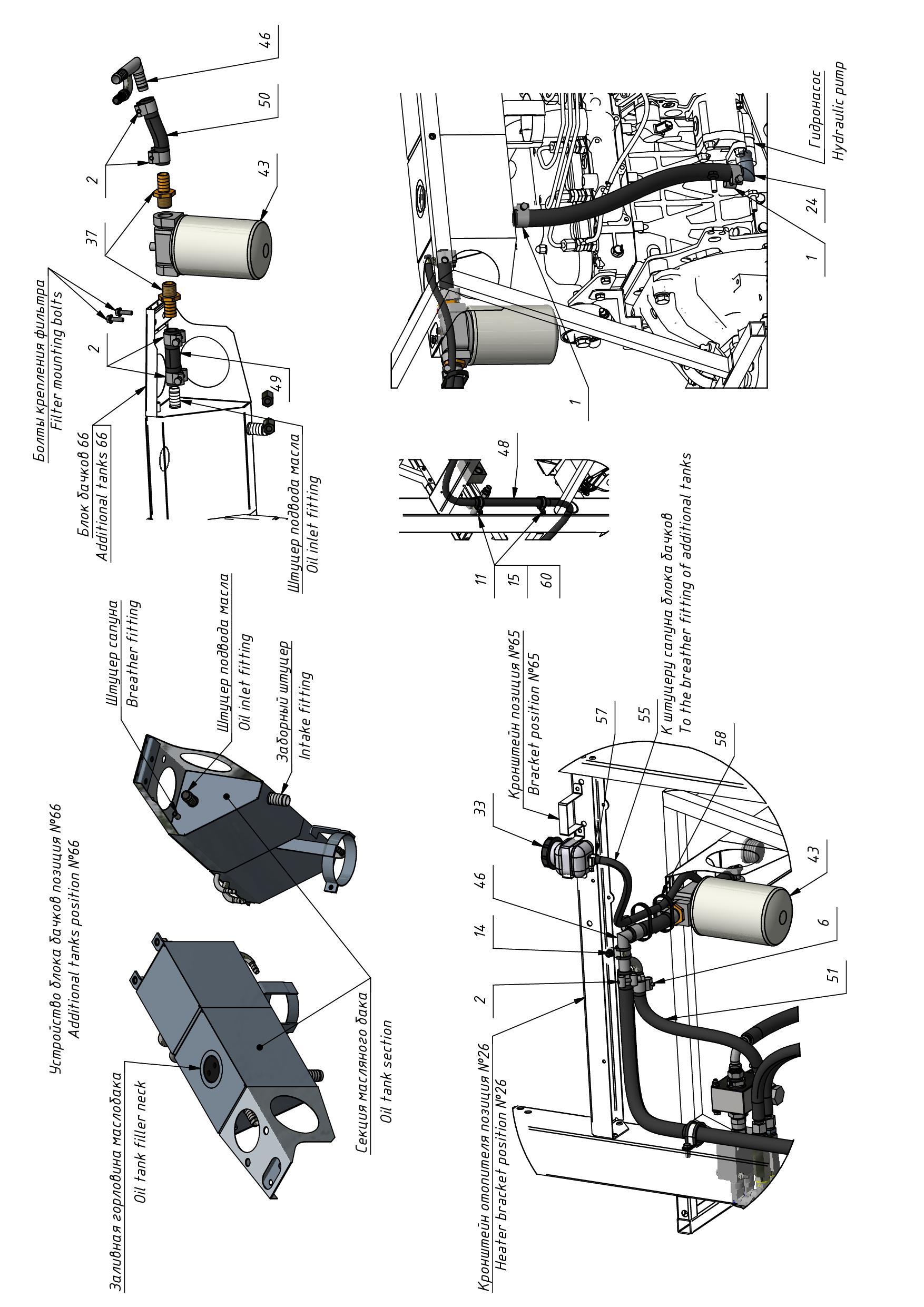

Manual sheet 33

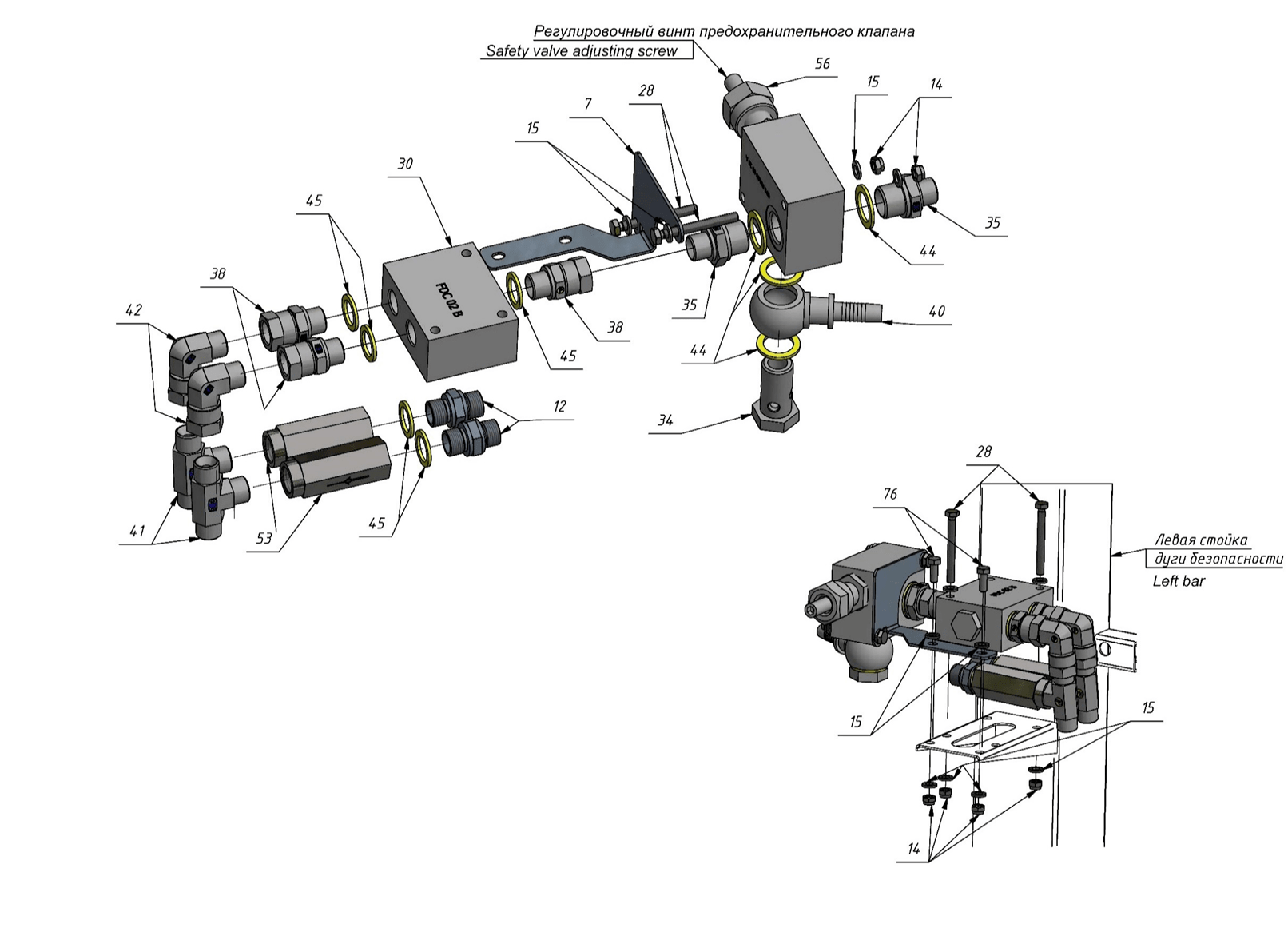

Manual sheet 44

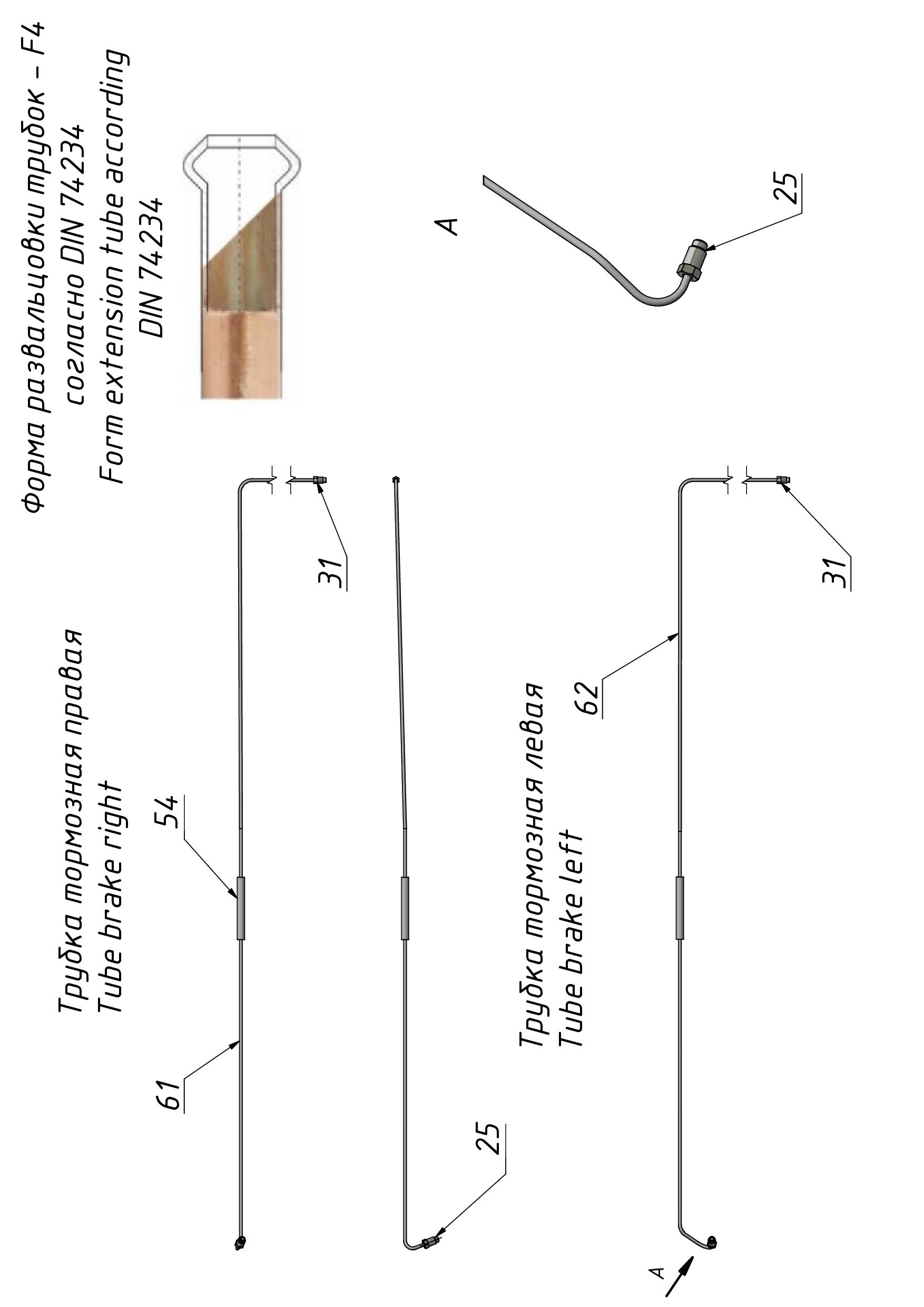

Manual sheet 55

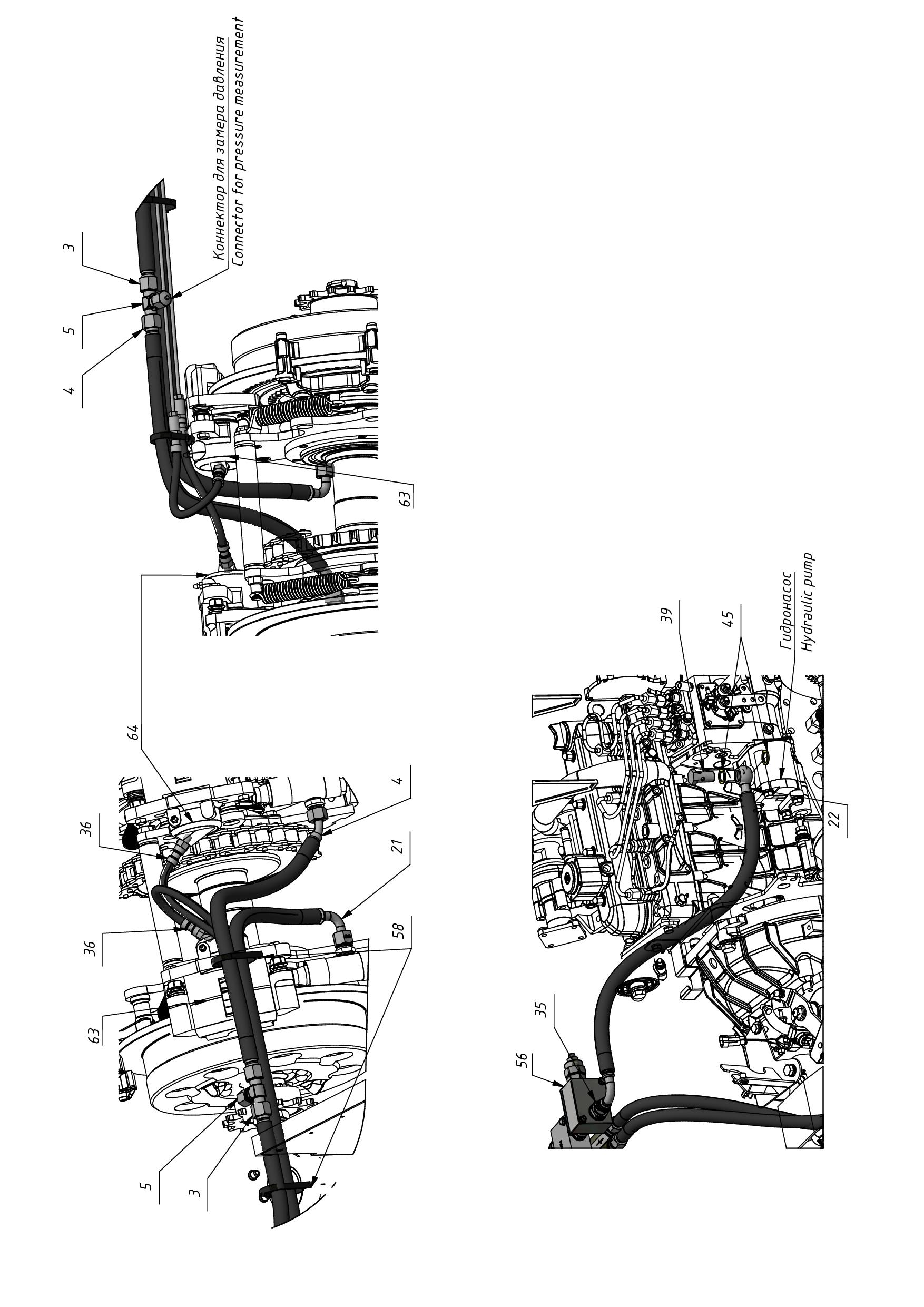

Manual sheet 66
