STEERING FRICTION MECHANISM (0301) | 03-0301

STEERING FRICTION MECHANISM (0301) | 03-0301 — TRANSMISSION (03), SHERP PRO. Includes 73 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 73 parts

#TitlePart numberCross part numberQtyPrice
1Parking brake caliper10702-00300-XXA03.0110, 090-05971$332 CAD
2Drum10701-00100-XXA03.0088, 090-05902$1098 CAD
3Rackwheel10301-00300-XXA03.0102, 090-02052$198.5 CAD
4Spacers10301-00400-XXA03.01442$25.5 CAD
5Bearing10301-00500-XXA03.01582$97.5 CAD
6Nut11503-10200-B0A-203.01781Price on request
7Nut11503-03900-B0A-103.01801$39.5 CAD
8Nut11503-04000-XXA03.05191Price on request
9Washer11504-00200-B0A03.01842$47 CAD
10Lock washer11504-00300-XXA03.0187, 090-12412$6.5 CAD
11Washer11504-00400-XXA03.01892Price on request
12Washer11504-00500-B0A03.01912Price on request
13Washer11504-00700-B0A03.01932Price on request
14Washer11504-00600-B0A03.01941Price on request
15Washer11504-00800-B0A03.01952Price on request
16Washer11504-00900-B0A03.01972Price on request
17Washer11504-01000-B0A03.01992Price on request
18Washer11504-01100-B0A03.02012Price on request
19Washer11504-01200-A0A03.02032Price on request
20Washer11504-01300-B0A03.02052Price on request
21Washer11504-01400-B0A03.02072Price on request
22Brake pad10701-00300-XXB03.0209, 090-05914$85.5 CAD
23Brake pad10701-63200-XXA03.0211, 090-05922$52 CAD
24Bolt11501-03400-B0A03.02132$12 CAD
25Bolt11501-03600-XXA03.02182Price on request
26Bolt11502-04200-XXA03.02196Price on request
27Nut11503-04100-XXA03.02211$12 CAD
28Bearing10301-00600-XXA03.02222$144 CAD
29Adjustin washer 2,0 мм11504-01700-XXA03.02266Price on request
30Adjustin washer 2,2 мм11504-01800-XXA03.022712Price on request
31Adjustin washer 2,4 мм11504-01900-XXA03.02286Price on request
32Adjustin washer 2,6 мм11504-02000-XXA03.02296Price on request
33Adjustin washer 2,8 мм11504-02100-XXA03.02304$3 CAD
34Washer11504-02300-XXA03.02362Price on request
35Retaining ring11505-00400-XXA03.02372Price on request
36Cotter11505-03400-XXA03.02392Price on request
37Caliper right10701-63500-XXA-203.0240, 090-05951$274.5 CAD
38Caliper left10701-63300-XXA-103.0241, 090-05931$239.5 CAD
39Clamp10701-63400-XXA03.0242, 090-05941$90.5 CAD
40Steering unit chain (Sherp Pro)10304-00300-XXA03.0243, 03.0243-R, 090-02701$158 CAD
40Premium steering unit chain 10304-00300-XXA-R03.0243, 03.0243-R, 090-02701Price on request
41Chain lock (for single-row chain)10304-00100-XXA03.0245, 090-0269, 03.0245-R1$8 CAD
41Premium Chain Lock10304-00100-XXA-R03.0245, 090-0269, 03.0245-R1Price on request
42Bearing10301-00700-XXA03.0246, 090-02096$10.5 CAD
43Bearing10301-00800-XXA03.01682$19 CAD
44Spring10301-00900-XXA03.0464, 090-02112$49.5 CAD
45Right cheek10301-01000-XXA03.04761$379.5 CAD
46Left cheek10301-01100-XXA03.04791$235 CAD
47Ring11505-01100-B0A03.0485, 090-13172$68 CAD
48Bolt11501-03500-XXA03.04882Price on request
49Screw11502-00800-XXA03.048912Price on request
50Washer11504-03100-B0A03.04982Price on request
51Washer11504-03200-B0A03.05002Price on request
52Washer11504-03300-B0A03.05012Price on request
53Washer11504-03400-B0A03.05022Price on request
54Washer11504-03500-B0A03.05032Price on request
55Washer11504-03600-B0A03.05042Price on request
56Washer11504-03700-B0A03.05052Price on request
57Washer11504-03800-B0A03.05062Price on request
58Washer11504-03900-B0A03.05072Price on request
59Washer11504-04000-B0A03.05082Price on request
60Washer11504-04100-B0A03.05092Price on request
61Shaft 10 splines10301-01200-XXA03.0512, 090-02141$749 CAD
61Shaft 15 splines10301-06100-XXA1
62Sprocket 10 splines10301-01300-XXA03.05211$598 CAD
62Sprocket 15 splines10301-03000-XXA1
63Cap10301-01400-XXA03.05602$149 CAD
64Cam (left side)10301-01600-XXA-203.0583, 03.0589, 090-02181$186.5 CAD
65Cam (right side)10301-01500-XXA-103.0589, 03.0583, 090-02171$189.5 CAD
66Washer11504-05500-XXA09.01102Price on request
67Cotter11505-03300-XXA09.02942Price on request
68Bracket10305-00900-XXA12.00781Price on request
69New steering mechanism (Sherp Pro)10301-00100-XXA03.0001, 03.0001-R, 090-0203, 03.0001-RC, 10301-00100-XXA-C1$14985 CAD
69Custom steering mechanism (Sherp Pro)10301-00100-XXA-R03.0001, 03.0001-R, 090-0203, 03.0001-RC, 10301-00100-XXA-C1Price on request
69Rebuilt steering mechanism w/core return (Sherp Pro)10301-00100-XXA-RC03.0001, 03.0001-R, 090-0203, 03.0001-RC, 10301-00100-XXA-C1$9450 CAD
69New steering mechanism w/core return (Sherp Pro)03.0001-C03.0001, 03.0001-R, 090-0203, 03.0001-RC, 10301-00100-XXA-C1$11685 CAD
69Rebuilt steering mechanism (Sherp Pro)10301-00100-XXA-R03.0001, 03.0001-R, 090-0203, 03.0001-RC, 10301-00100-XXA-C1$12750 CAD
70Clutch assembly 10 splines10300-63400-XXА03.0042, 090-01601$2675 CAD
70Clutch assembly 15 splines10300-06200-XXA1
Manual sheet 11Viewing

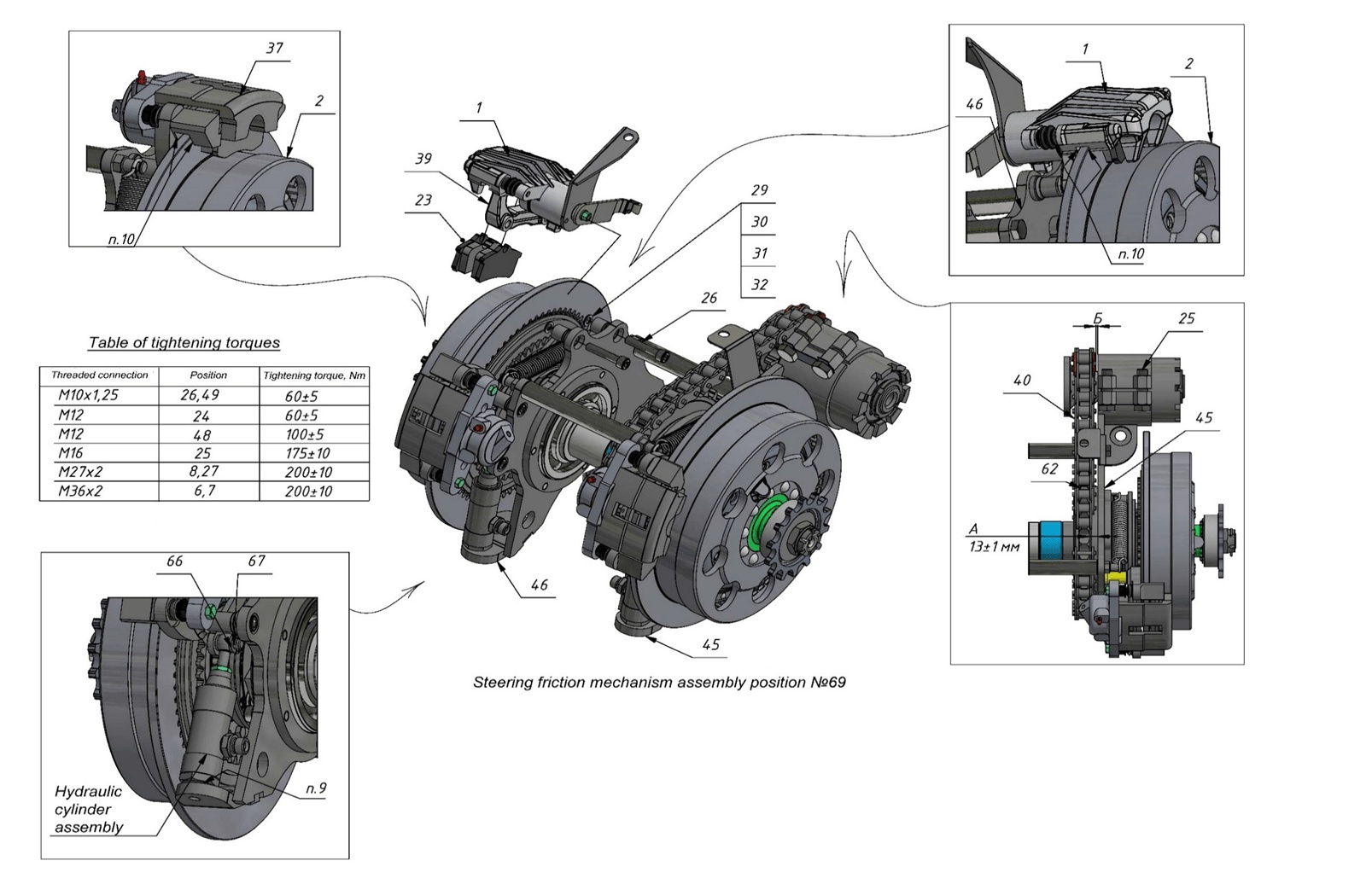

Manual sheet 22
