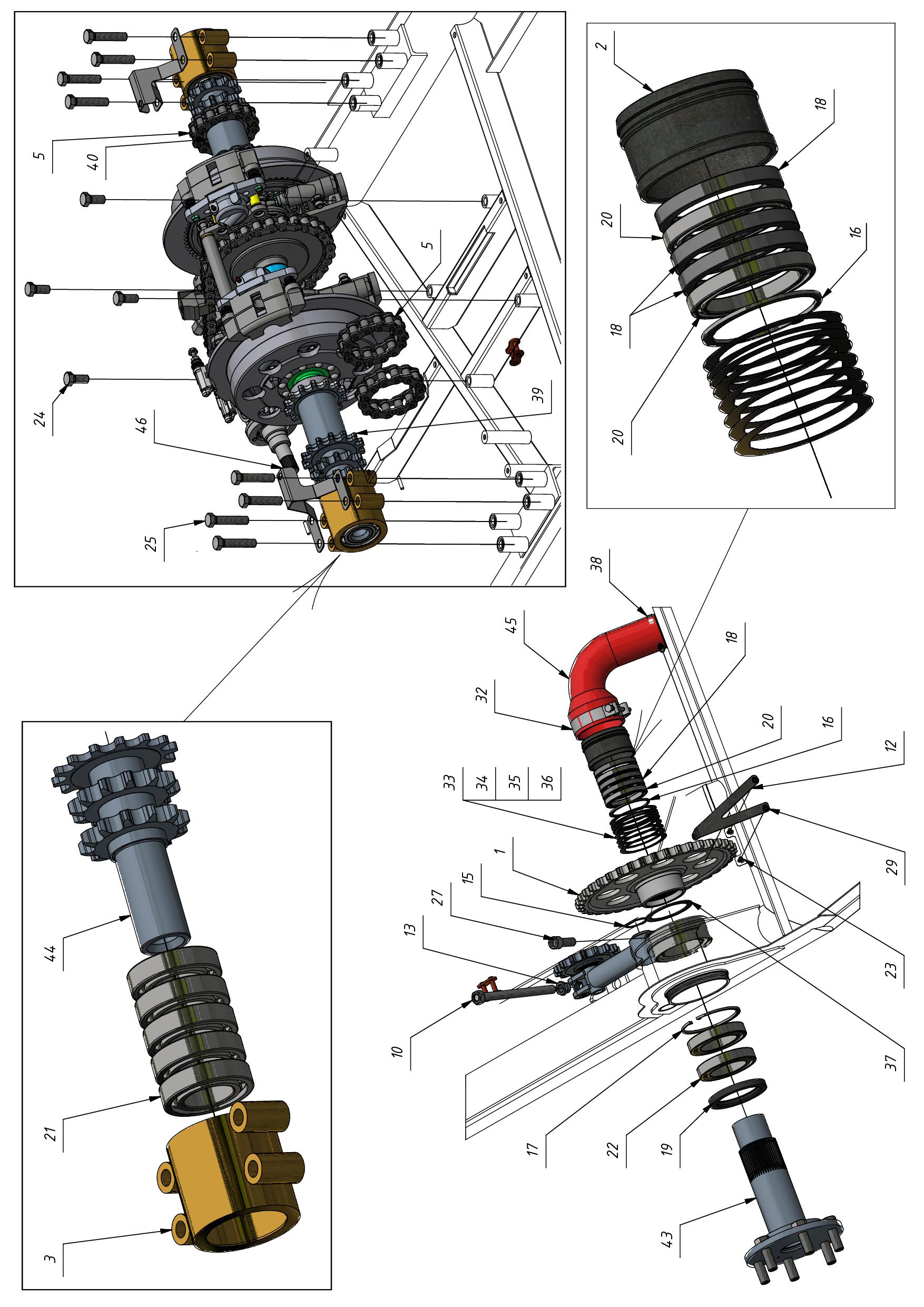

TRANSMISSION ASSEMBLY (0300) | 03-0300
TRANSMISSION ASSEMBLY (0300) | 03-0300 — TRANSMISSION (03), SHERP PRO. Includes 53 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 53 parts
| 1 | Sprocket | 10300-63600-XXA | 03.0600, 090-0162 | 4 | $669 CAD | |
| 2 | Adapter | 10300-82800-XXA | 03.0542, 03.0542O, 090-0163 | 4 | $166.5 CAD | |
| 2 | Adapter (old version) | 10300-63700-XXA | 03.0542, 090-0163 | 4 | $174 CAD | |
| 3 | Pillar | 10300-63800-XXA | 03.0472 | 2 | $196 CAD | |
| 4 | Safety-wire | 11505-03700-XXA | 03.0069 | 1 | Price on request | |
| 5 | Chain | 10304-00900-XXA | 03.0462 | 4 | $52 CAD | |
| 6 | Rear chain | 10304-00800-XXA | 090-0273 | 2 | $169.5 CAD | |
| 7 | Front right chain | 10304-00700-XXA-2 | 090-0272 | 1 | $208.5 CAD | |
| 8 | Front left chain | 10304-00600-XXA-1 | 090-0271 | 1 | $212 CAD | |
| 9 | Chain lock (for single-row chain) | 10304-00100-XXA | 03.0245, 090-0269, 03.0245-R | 4 | $8 CAD | |
| 9 | Premium Chain Lock | 10304-00100-XXA-R | 03.0245, 090-0269, 03.0245-R | 4 | Price on request | |
| 10 | Screw | 11502-00600-XXA | 03.0399 | 3 | ||
| 11 | Pull | 10303-00600-XXA-2 | 03.0404 | 1 | $34 CAD | |
| 12 | Bracket | 10300-00100-B0A | 4 | $6.9 CAD | ||
| 13 | Nut | 11503-02700-B0A | 03.0425 | 3 | Price on request | |
| 14 | Nut | 11503-02800-XXA | 03.0427 | 1 | Price on request | |
| 15 | Washer | 11505-00800-XXA | 03.0430, 090-1314 | 2 | $3.5 CAD | |
| 16 | Washer | 11505-00900-XXA | 03.0431 | 4 | Price on request | |
| 17 | Washer | 11505-01000-XXA | 03.0432, 090-1316 | 8 | $6.5 CAD | |
| 18 | Cuff | 11505-03600-XXA | 03.0433, 090-1332 | 12 | $12.5 CAD | |
| 19 | Cuff | 10300-01000-XXA | 03.0434, 090-0153 | 4 | $15.5 CAD | |
| 20 | Bearing | 10300-64000-XXA | 03.0435, 090-0166 | 8 | $232.5 CAD | |
| 21 | Bearing | 10300-64100-XXA | 03.0436 | 10 | $66.5 CAD | |
| 22 | Bearing | 10300-01300-XXA | 03.0437, 090-0156 | 16 | $125 CAD | |
| 23 | Bolt | 11501-00500-XXA | 03.0439 | 8 | Price on request | |
| 24 | Bolt | 11501-04900-XXA | 03.0441 | 4 | Price on request | |
| 25 | Bolt | 11501-05000-XXA | 03.0442 | 8 | Price on request | |
| 26 | Bolt | 11501-05100-XXA | 03.0443 | 2 | Price on request | |
| 27 | Screw | 11502-00700-XXA | 03.0444 | 2 | Price on request | |
| 28 | Nut | 11503-00200-XXA | 03.0445 | 1 | Price on request | |
| 29 | Nut | 11503-00600-XXA | 03.0447, 090-1194 | 12 | $0.5 CAD | |
| 30 | Nut | 11503-00300-XXA | 03.0448 | 1 | Price on request | |
| 31 | Nut | 11503-00400-XXA | 03.0449 | 2 | Price on request | |
| 32 | Clamp | 11506-00300-XXA | 03.0452 | 12 | ||
| 33 | Washer | 11504-02600-XXA | 03.0451 | 8 | $2.3 CAD | |
| 34 | Washer | 11504-02700-XXA | 03.0452 | 8 | Price on request | |
| 35 | Washer | 11504-02800-XXA | 03.0453 | 8 | $2.5 CAD | |
| 36 | Washer | 11504-02900-XXA | 03.0454 | 8 | Price on request | |
| 37 | Washer | 10300-64200-XXA | 03.0455 | 4 | Price on request | |
| 38 | Clamp | 11506-00100-XXA | 03.0458 | 8 | Price on request | |
| 39 | Bolt | 11501-03500-XXA | 03.0488 | 1 | Price on request | |
| 40 | Right friction chain clutch | 10300-01400-XXA-2 | 03.0410, 090-0157 | 1 | $116 CAD | |
| 41 | Left friction chain clutch | 10300-00700-XXA-1 | 03.0416, 090-0152 | 1 | $89 CAD | |
| 42 | Drive shaft bolt | 11501-05200-XXA | 03.0493, 090-1114, 03.0493-AP, 03.0493-AB | 4 | $3.5 CAD | |
| 42 | Bolt support plate | 11501-05200-XXA-AP | 03.0493, 090-1114, 03.0493-AP, 03.0493-AB | 4 | Price on request | |
| 42 | Drive shaft bolt | 11501-05200-XXA-AB | 03.0493, 090-1114, 03.0493-AP, 03.0493-AB | 4 | Price on request | |
| 43 | Hub | 10300-00400-XXA | 03.0251, 090-0151 | 4 | $567 CAD | |
| 44 | Drive shaft | 10300-64300-XXA | 03.0540, 090-0169 | 2 | $317 CAD | |
| 45 | Pipe | 10300-00300-B0A | 03.0610, 090-0170 | 4 | $188 CAD | |
| 45 | Pipe (old version) | 10300-64400-XXA | 03.0610-B, 090-0170 | 4 | $85 CAD | |
| 46 | Bracket | 10305-00100-B0A | 12.0081 | 2 | Price on request | |
| 47 | Cardan shaft of transmission drive | 10302-00500-B0A | 03.0270, 03.0466, 090-0261 | 1 | $96 CAD | |

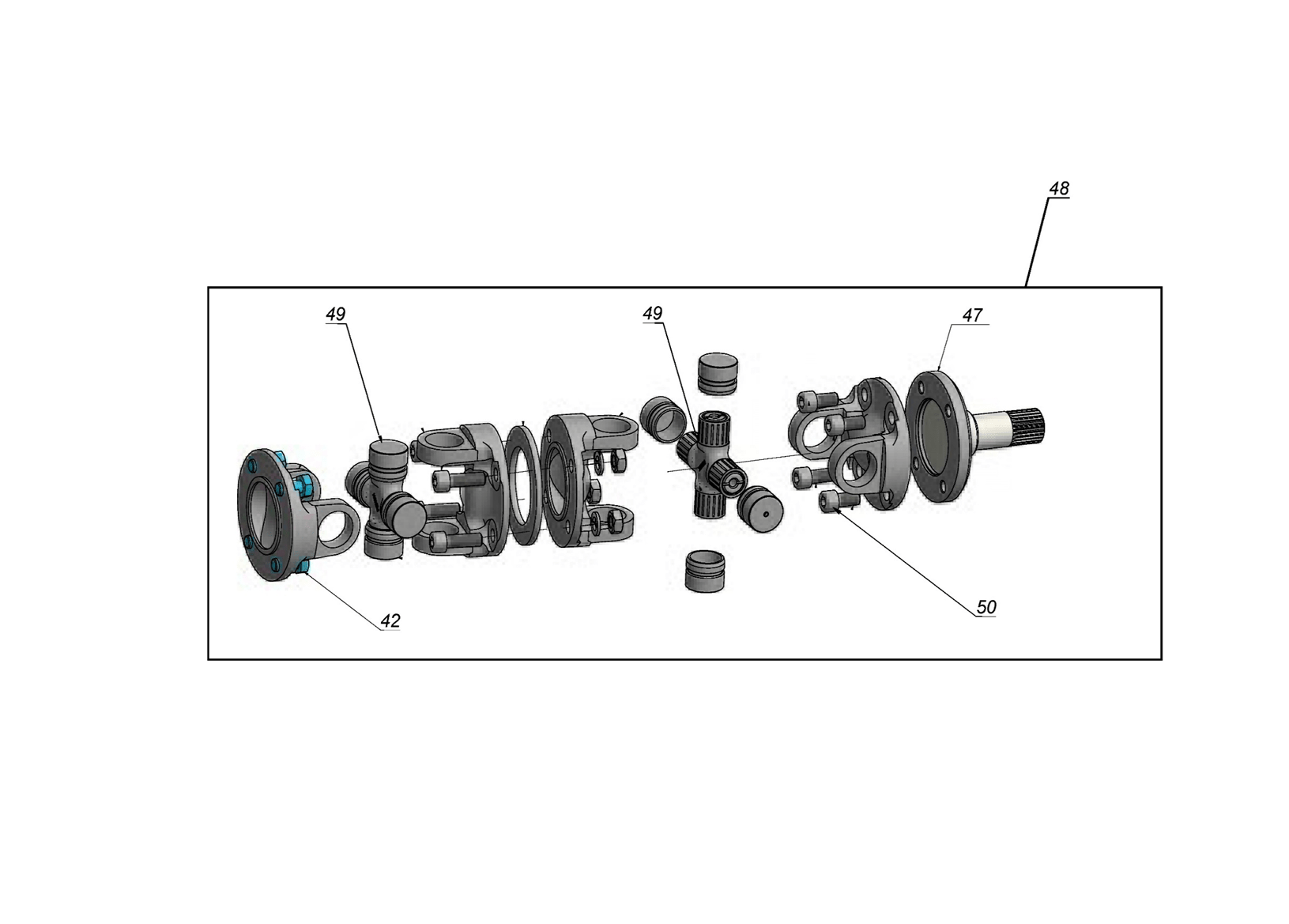

| 48 | Drive shaft assembly (Non-Renault transmission) | 10300-63500-XXA | 03.0268, 090-0161 | 1 | $743.5 CAD | |
| 48 | Cardan shaft of transmission drive | 03.0285 | 03.0268, 090-0161 | 1 | $359 CAD | |
| 48 | Drive shaft assembly (Renault transmission) | 10302-01300-B0A | 1 | $1070 CAD | ||
| 49 | U-Joint | 10302-00100-XXA | 03.0286, 090-0260 | 2 | $31.5 CAD | |
| 50 | Bolt | 11502-00500-XXA | 03.0281 | 4 |
