FRONT SECTION BODY CLADDING. KUNG (0200) | 02-0200-03
FRONT SECTION BODY CLADDING. KUNG (0200) | 02-0200-03 — BODY (02), SHERP THE ARK. Includes 17 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 17 parts
| 1 | Jumper | 10200-94800-E0A | 1 | |||
| 2 | Handle | 10200-94900-E0A | 2 | |||
| 3 | Screw | 11502-01200-XXA | 04.0411 | 4 | Price on request | |
| 4 | Bolt | 11501-00100-XXA | 4 | |||
| 5 | Nut | 11503-00800-XXA | 09.0417 | 4 | Price on request | |
| 6 | Washer | 11504-06900-XXA | 12.0042 | 8 | Price on request | |
| 7 | Hood | 10200-93400-E0A | 1 | |||
| 8 | Hood | 10200-93500-E0A | 1 | |||
| 9 | Hood | 10200-93600-E0A | 2 | |||
| 10 | Strap | 10501-00200-XXA | 2 | $21 CAD | ||
| 11 | Screw | 11502-08300-N0A | 28 | |||
| 12 | Washer | 11504-06400-XXA | 10.0602 | 28 | Price on request | |
| 13 | Kung | 10200-93100-E0A | 1 | |||
| 14 | Spacer bush | 10200-93200-E0A | 11 | |||
| 15 | Insert plate | 10200-93300-E0A | 11 | |||
| 16 | Rivet | 11507-01600-XXA | 02.0224 | 22 | Price on request | |
| 17 | Screw | N/A | 11 |

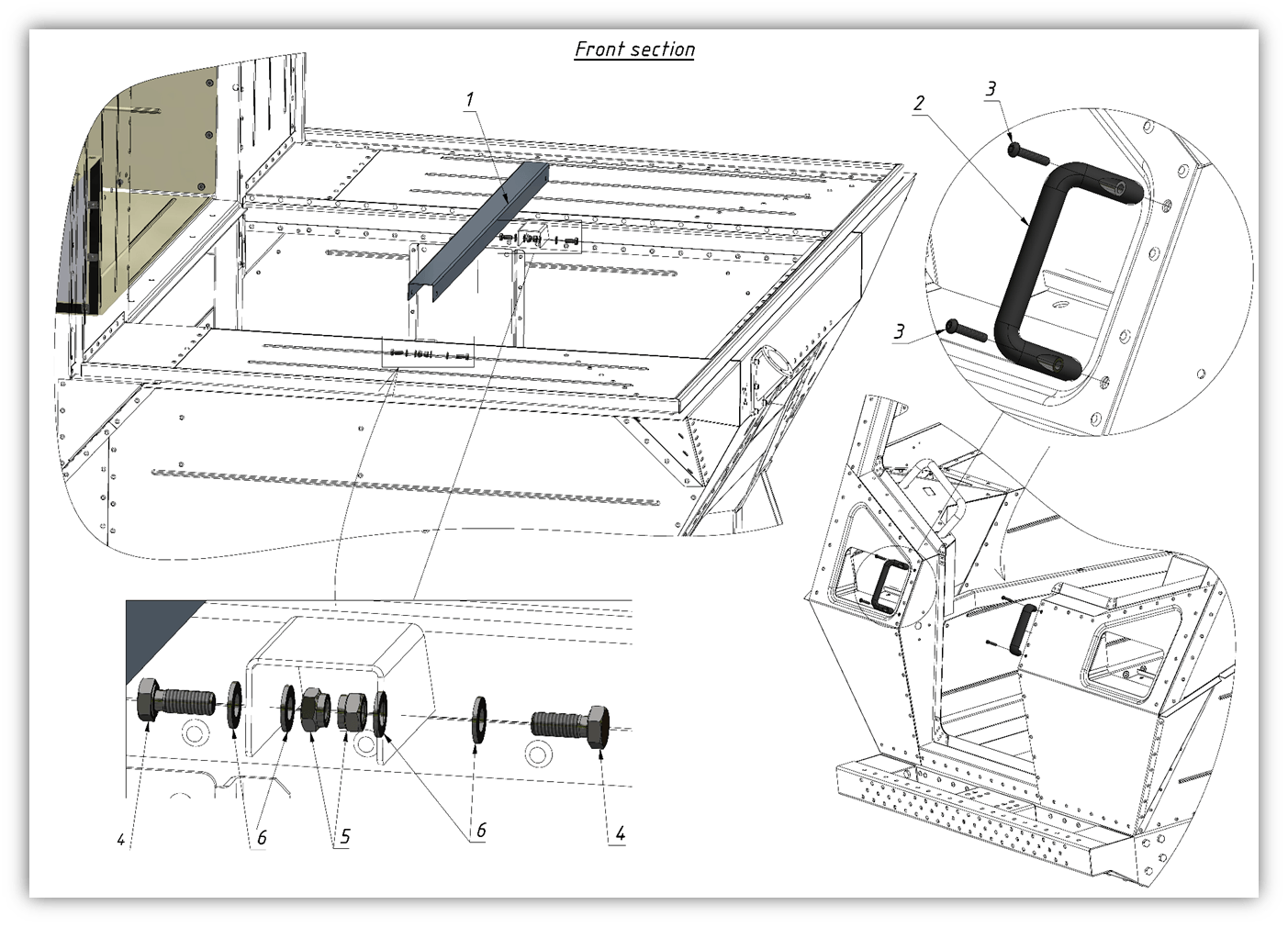

1Viewing

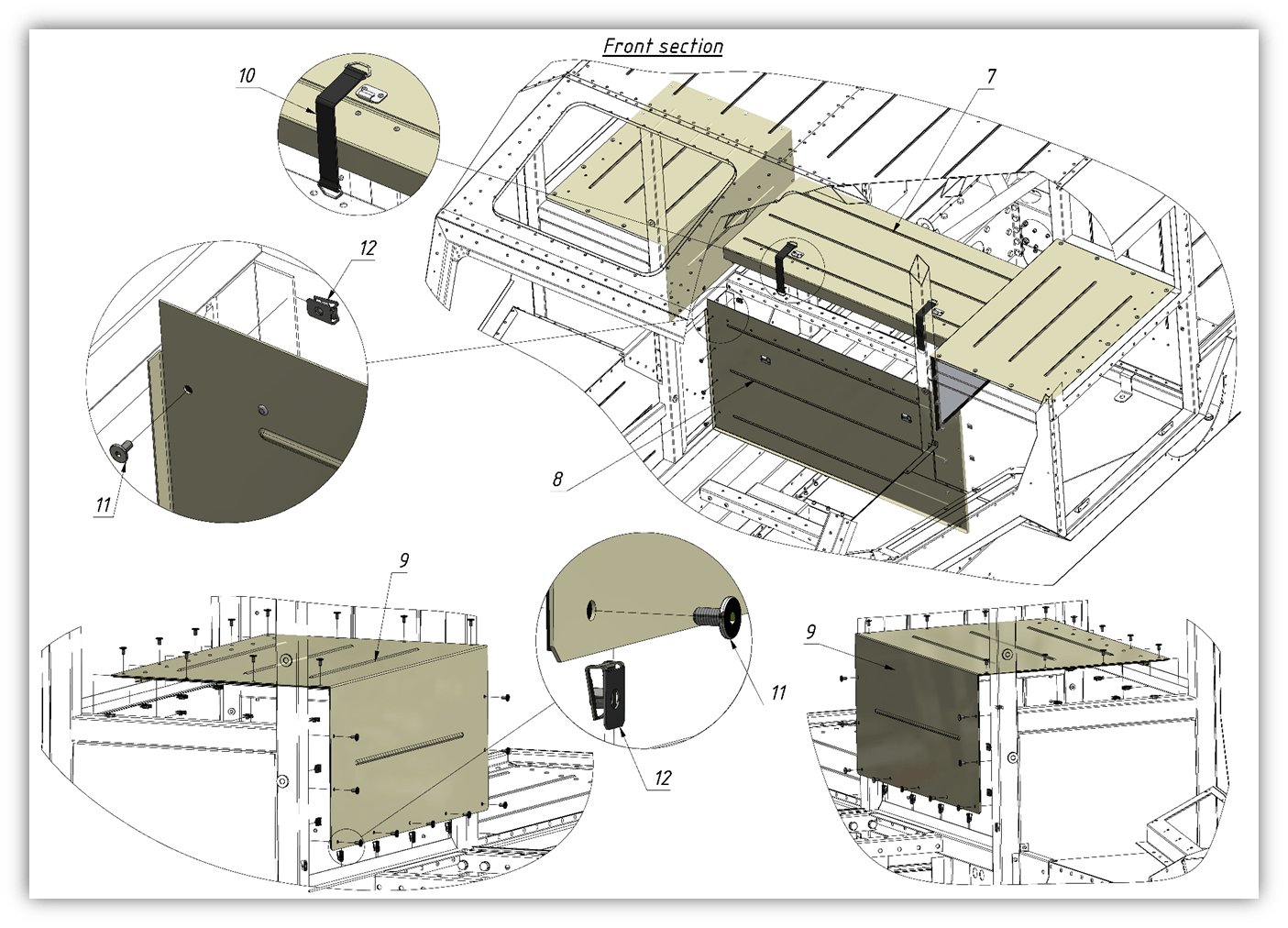

2

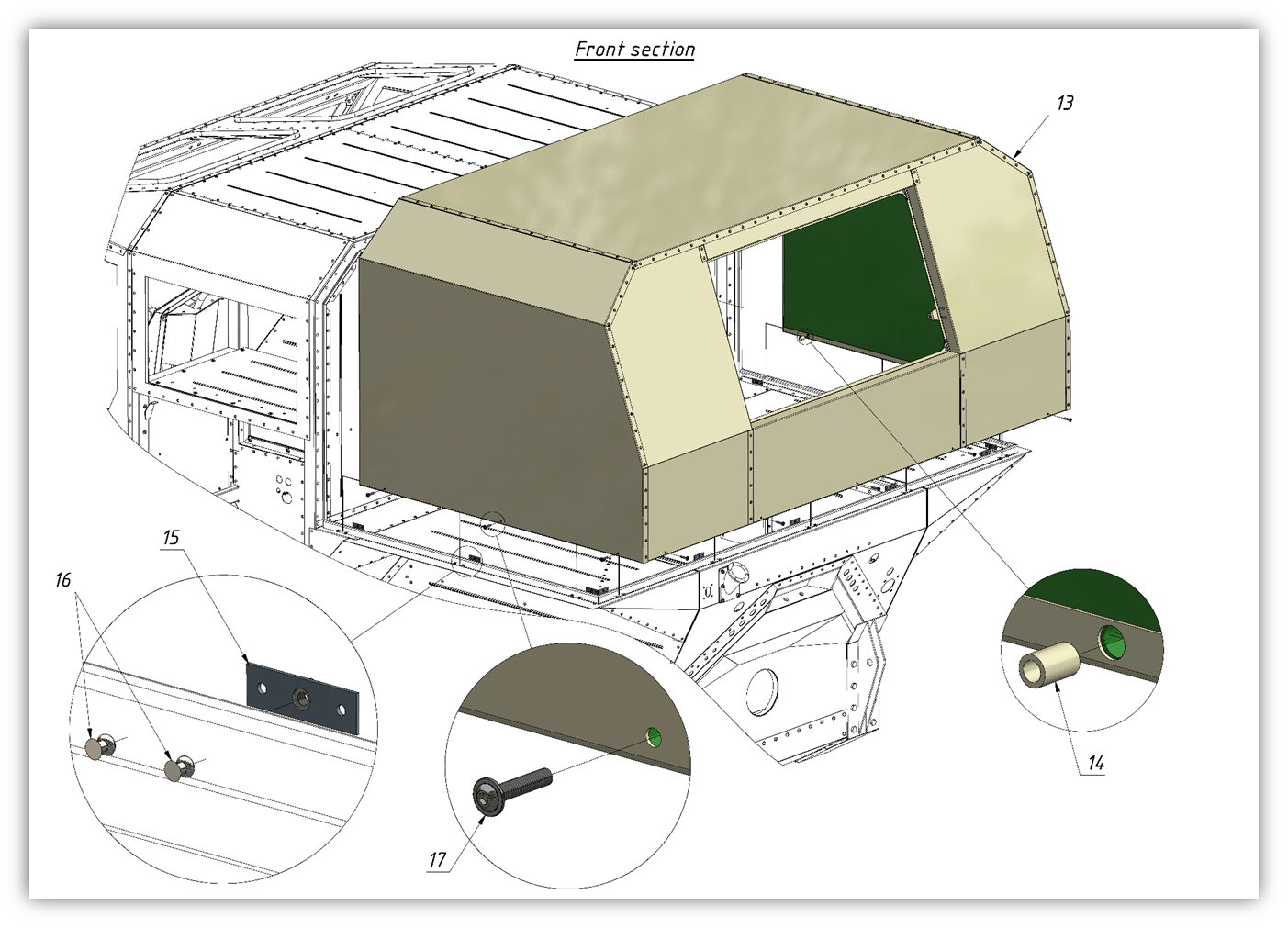

3
