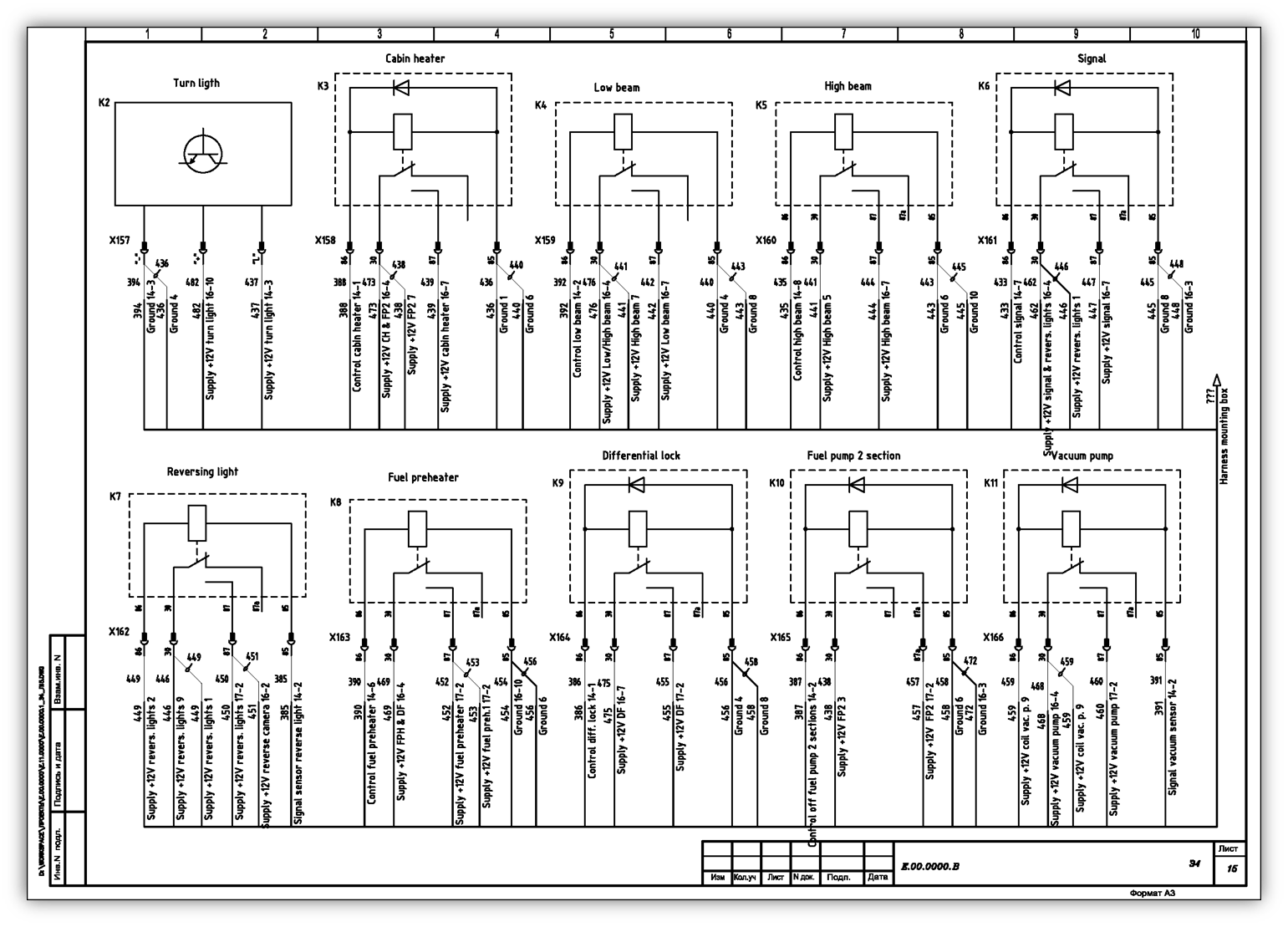

ELECTRICAL DIAGRAM (1100) | 11-1100-01
ELECTRICAL DIAGRAM (1100) | 11-1100-01 — ELECTRIC EQUIPMENT (11), SHERP THE ARK. Includes 26 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 26 parts
| 1 | Electric wiring diagram #1 | N/A | 1 | |||

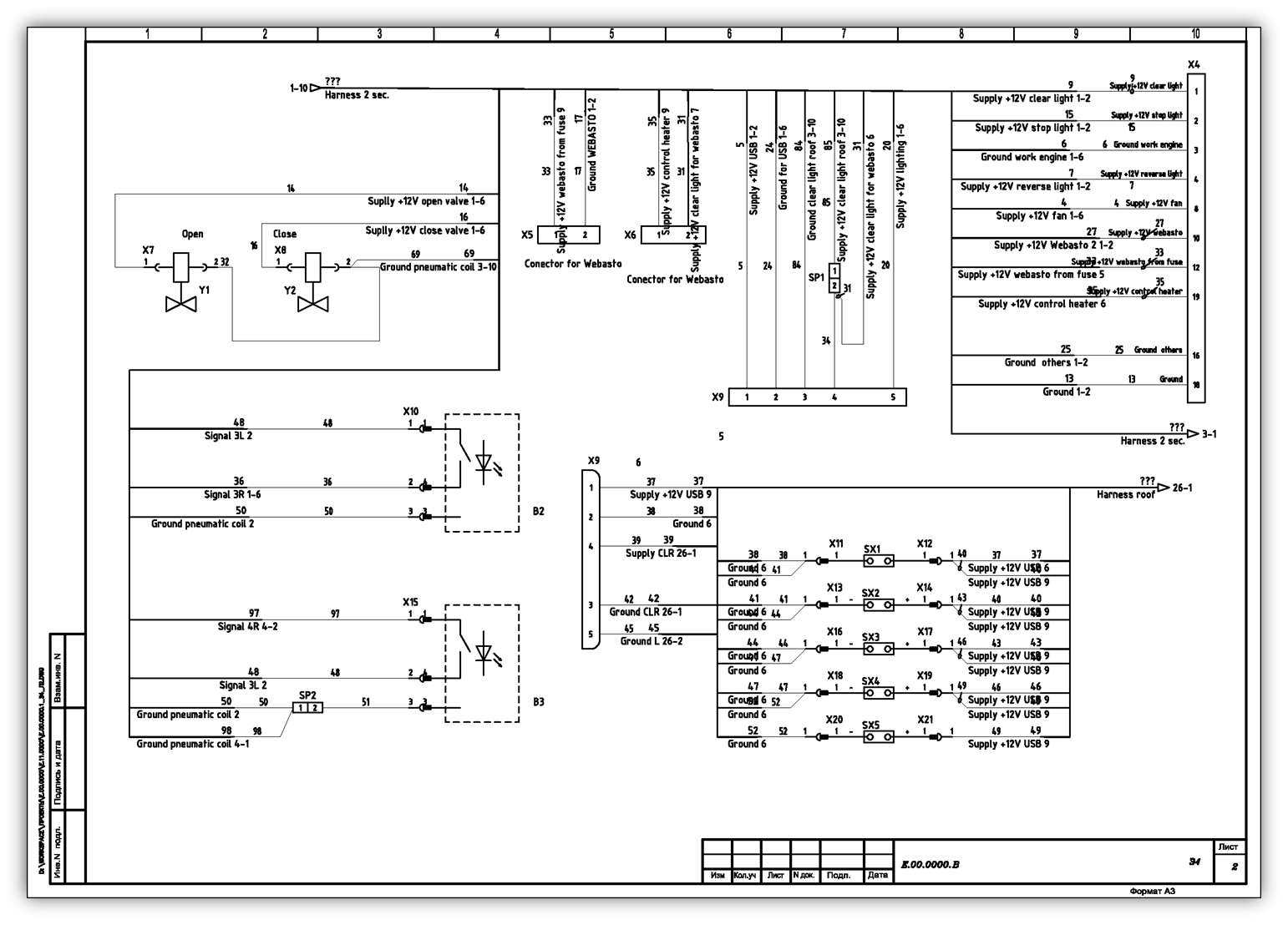

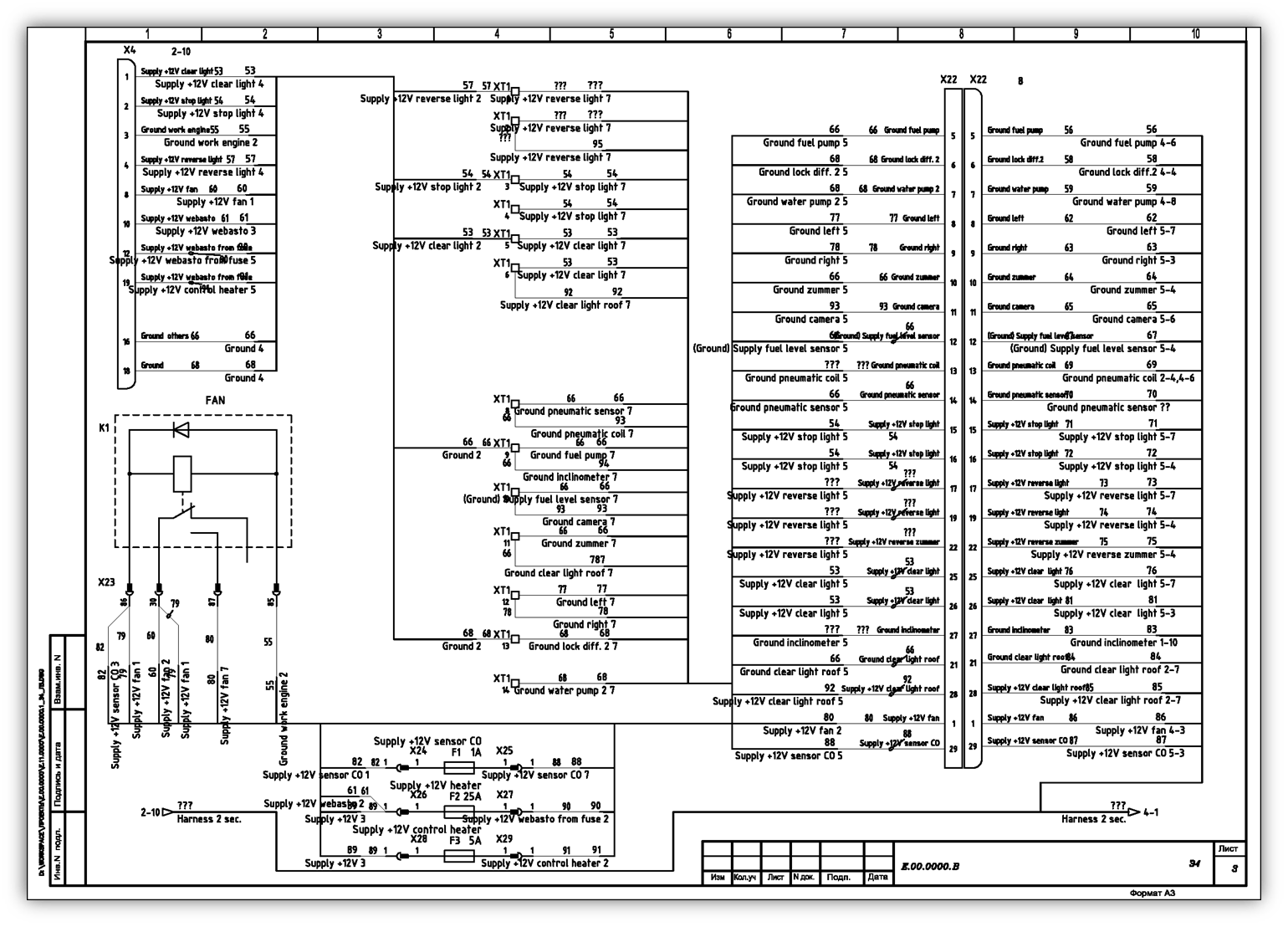

| 2 | Electric wiring diagram #2 | N/A | 1 | |||
| 3 | Electric wiring diagram #3 | N/A | 1 | |||

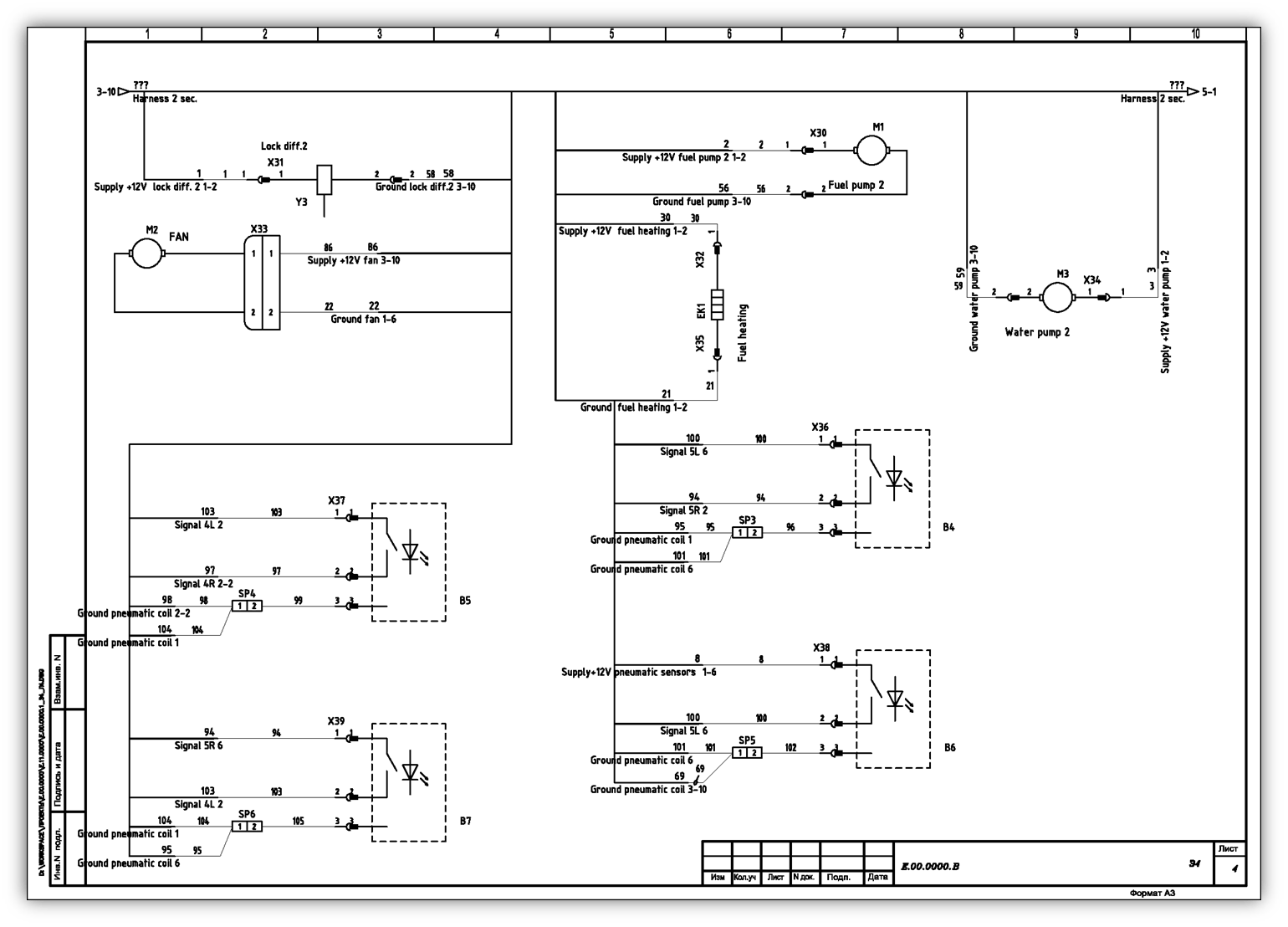

| 4 | Electric wiring diagram #4 | N/A | 1 | |||

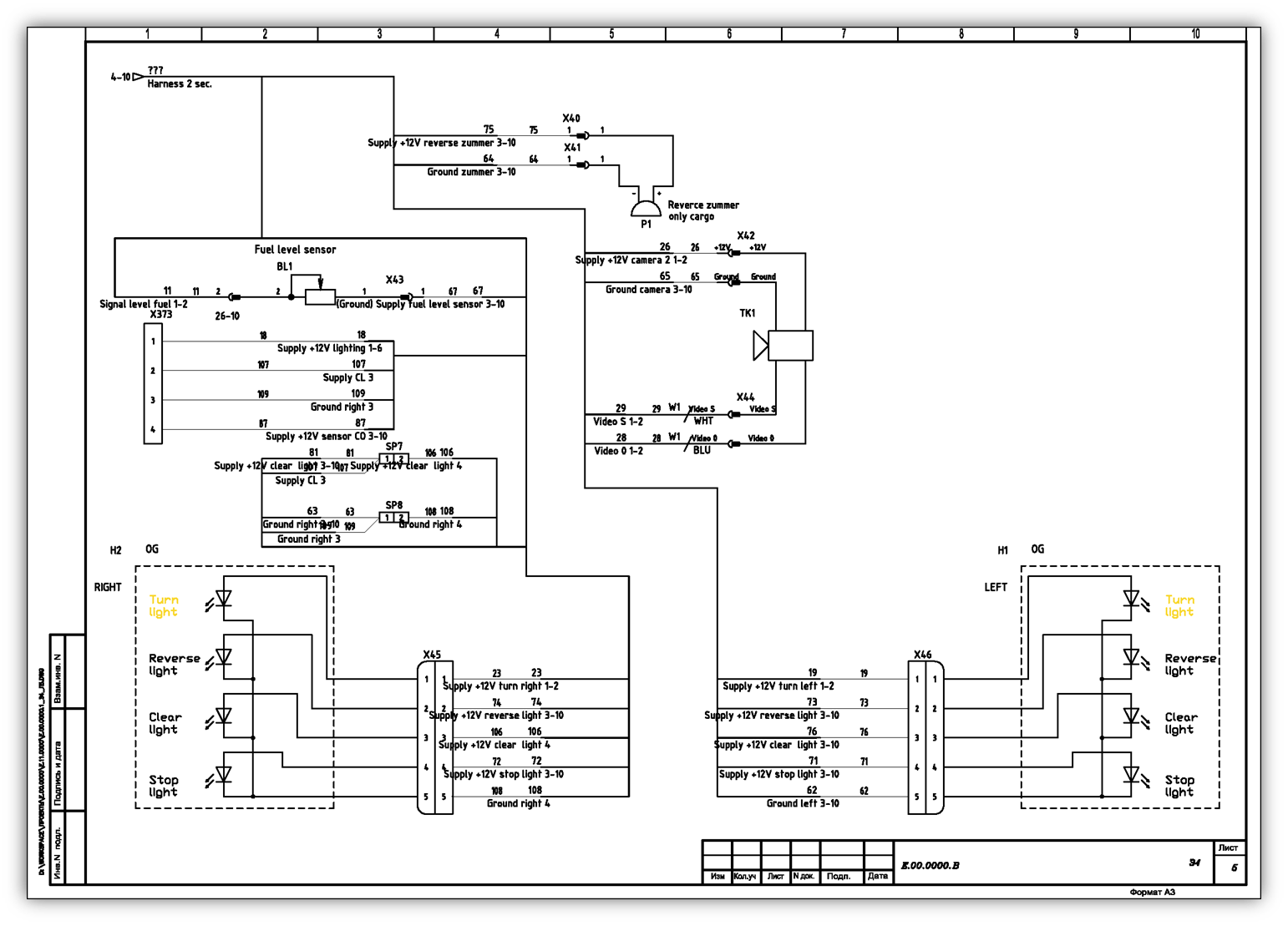

| 5 | Electric wiring diagram #5 | N/A | 1 | |||

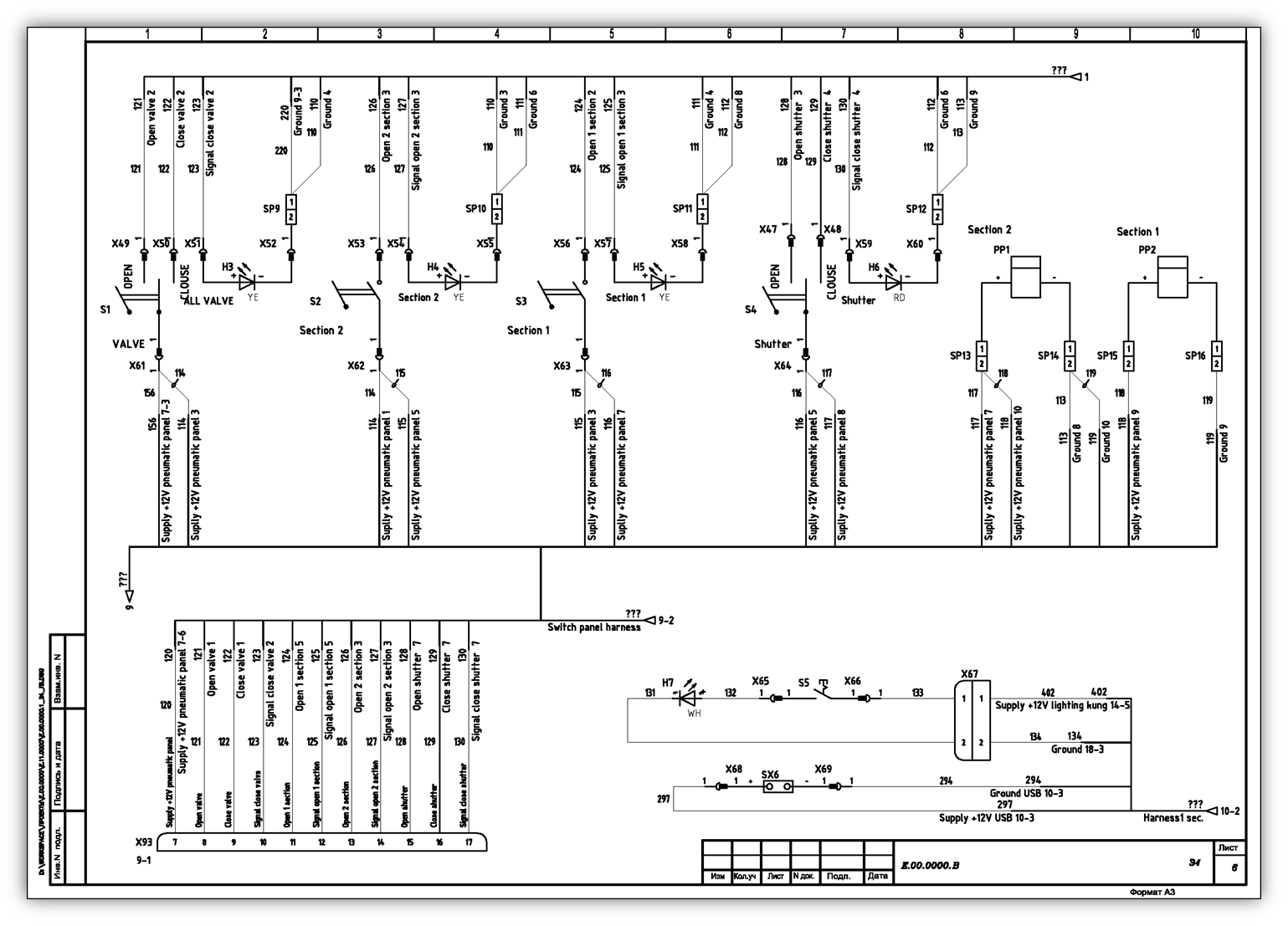

| 6 | Electric wiring diagram #6 | N/A | 1 | |||

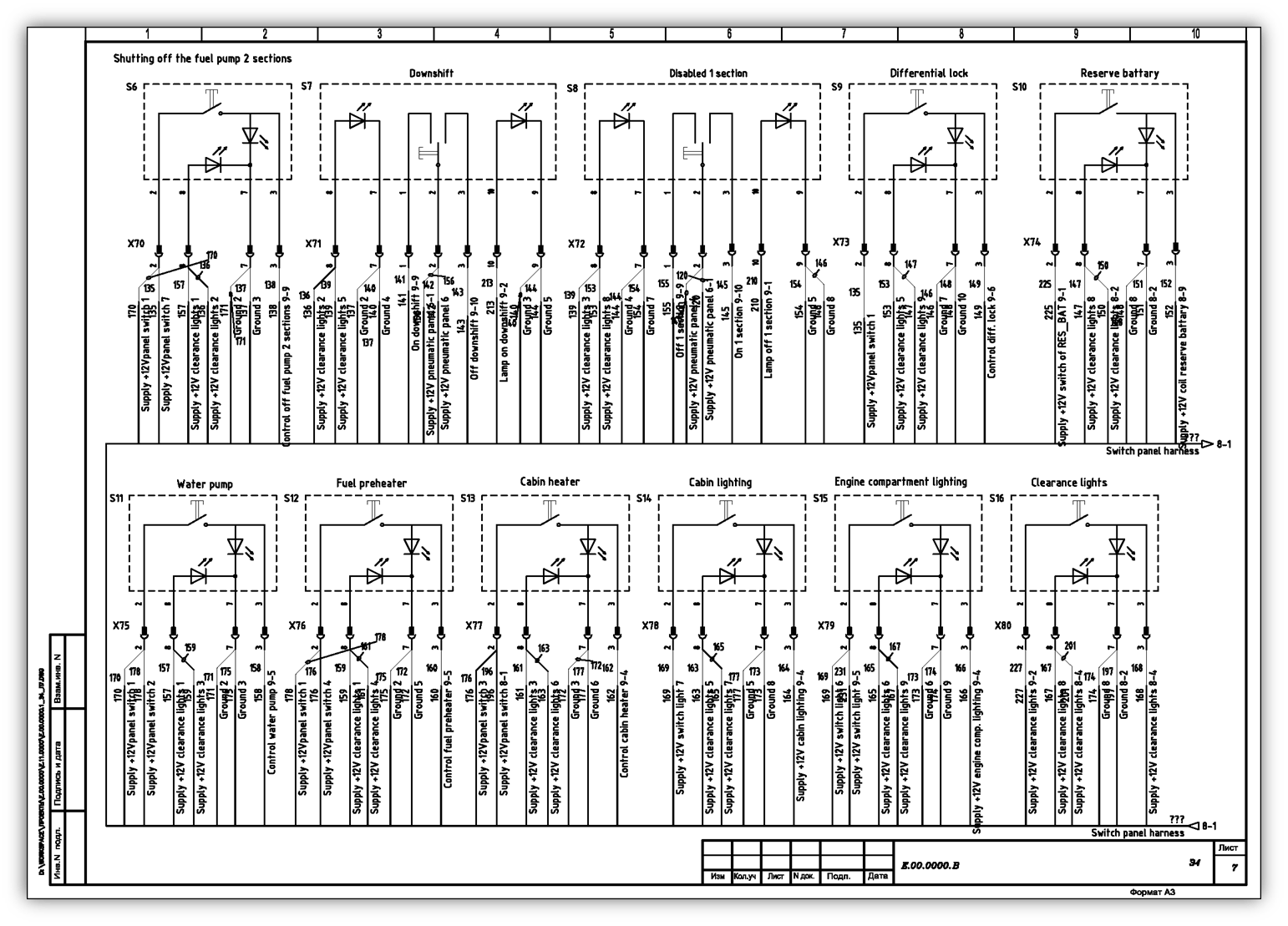

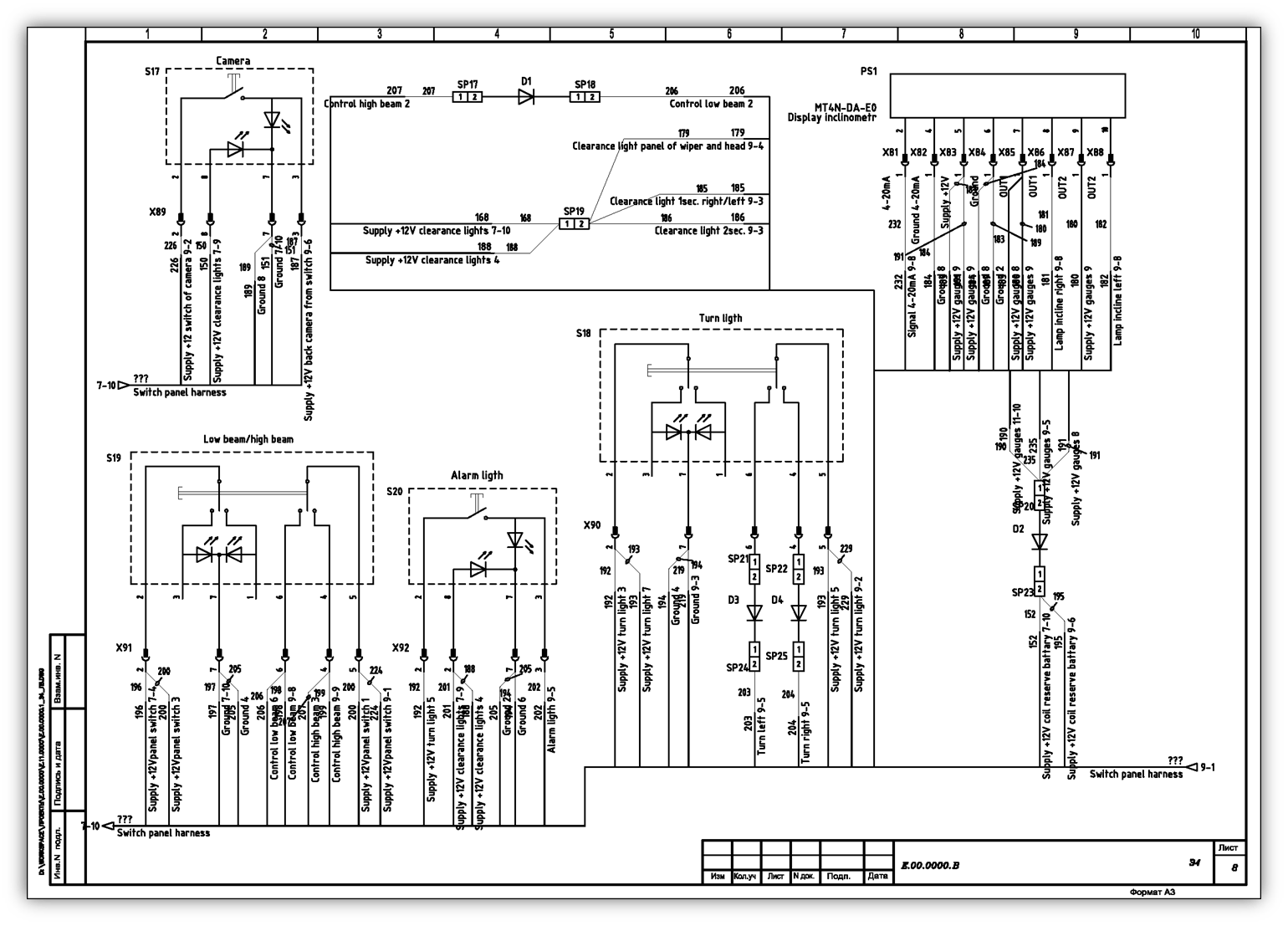

| 7 | Electric wiring diagram #7 | N/A | 1 | |||
| 8 | Electric wiring diagram #8 | N/A | 1 | |||

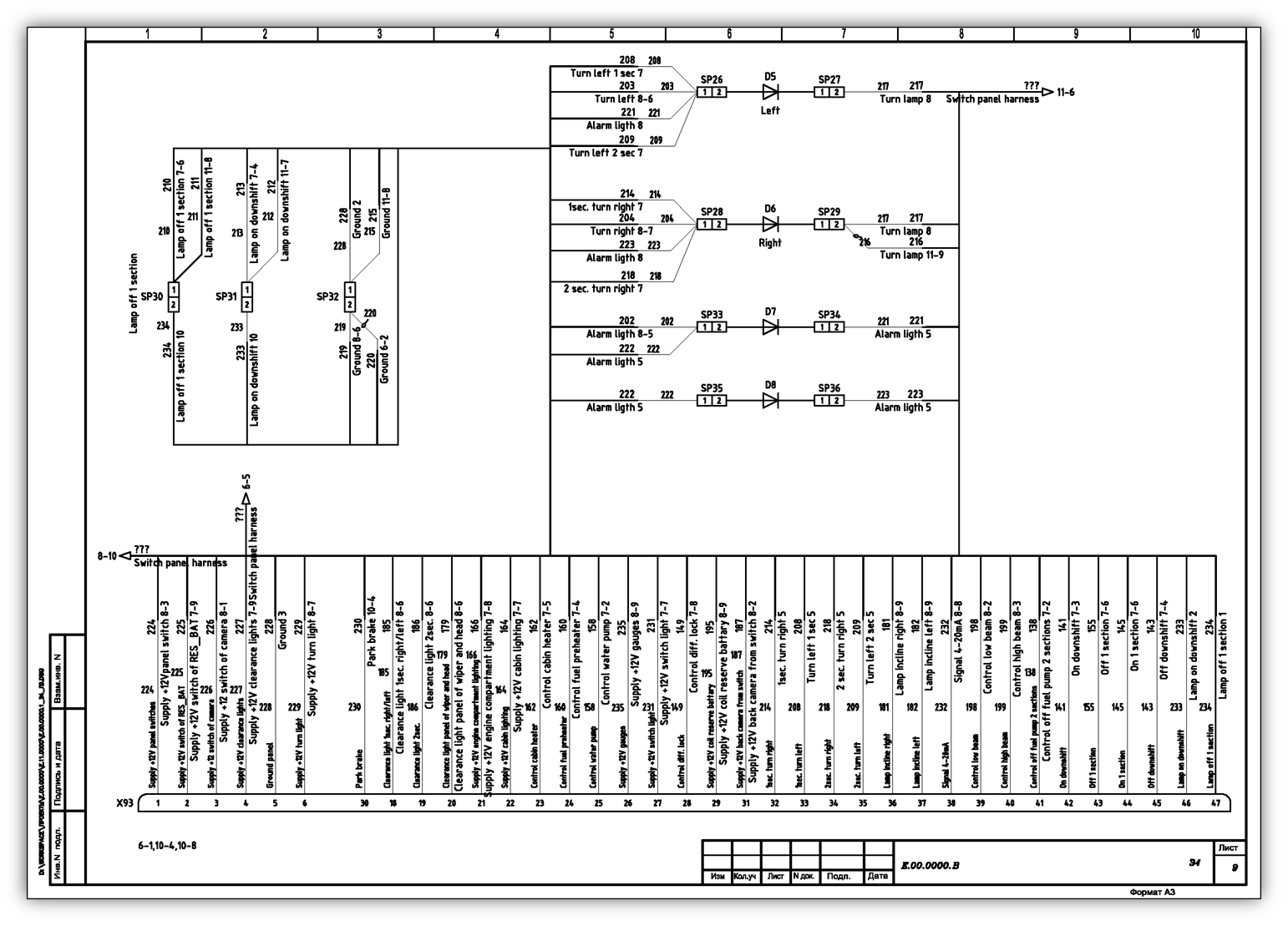

| 9 | Electric wiring diagram #9 | N/A | 1 | |||

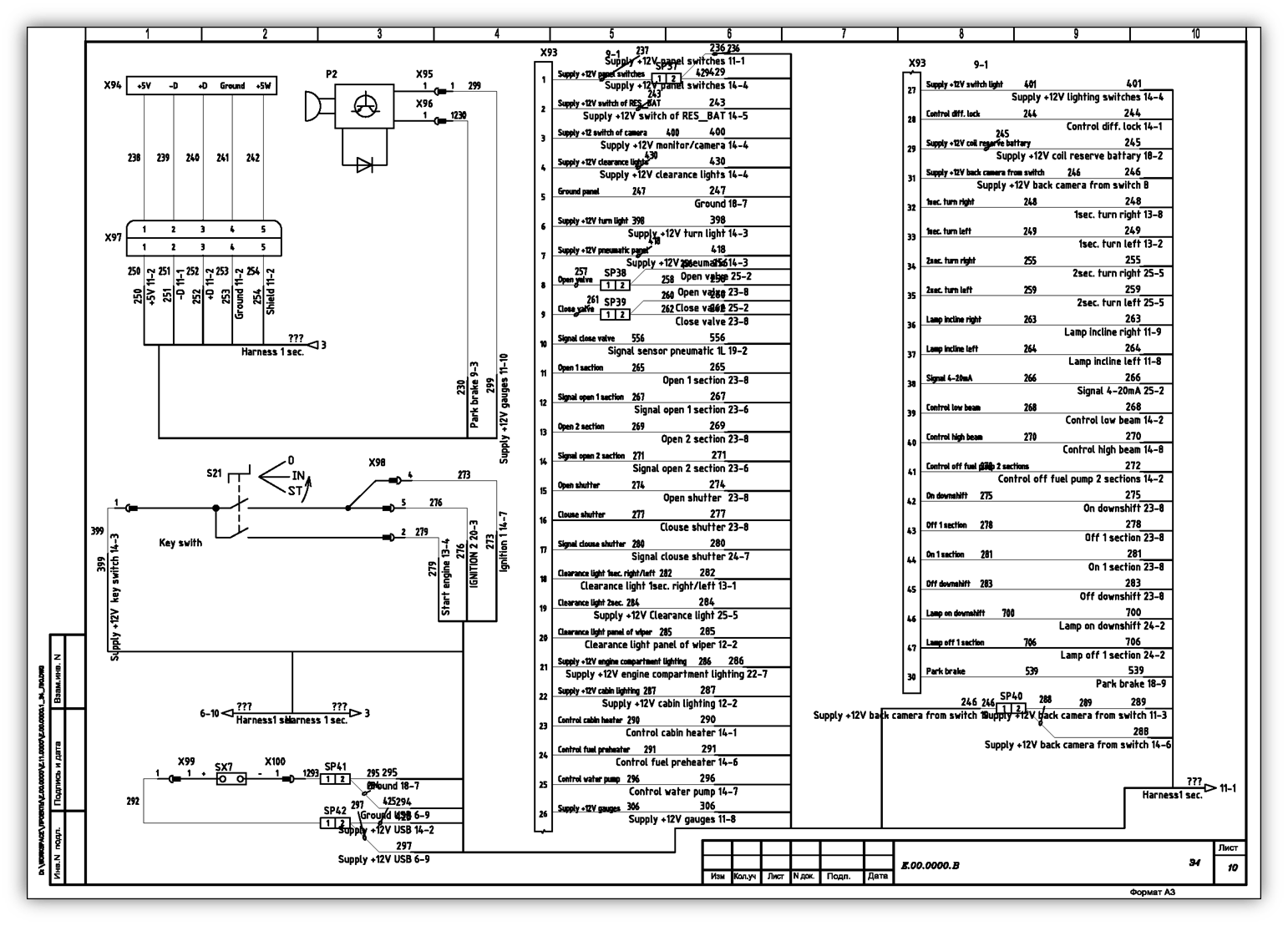

| 10 | Electric wiring diagram #10 | N/A | 1 | |||

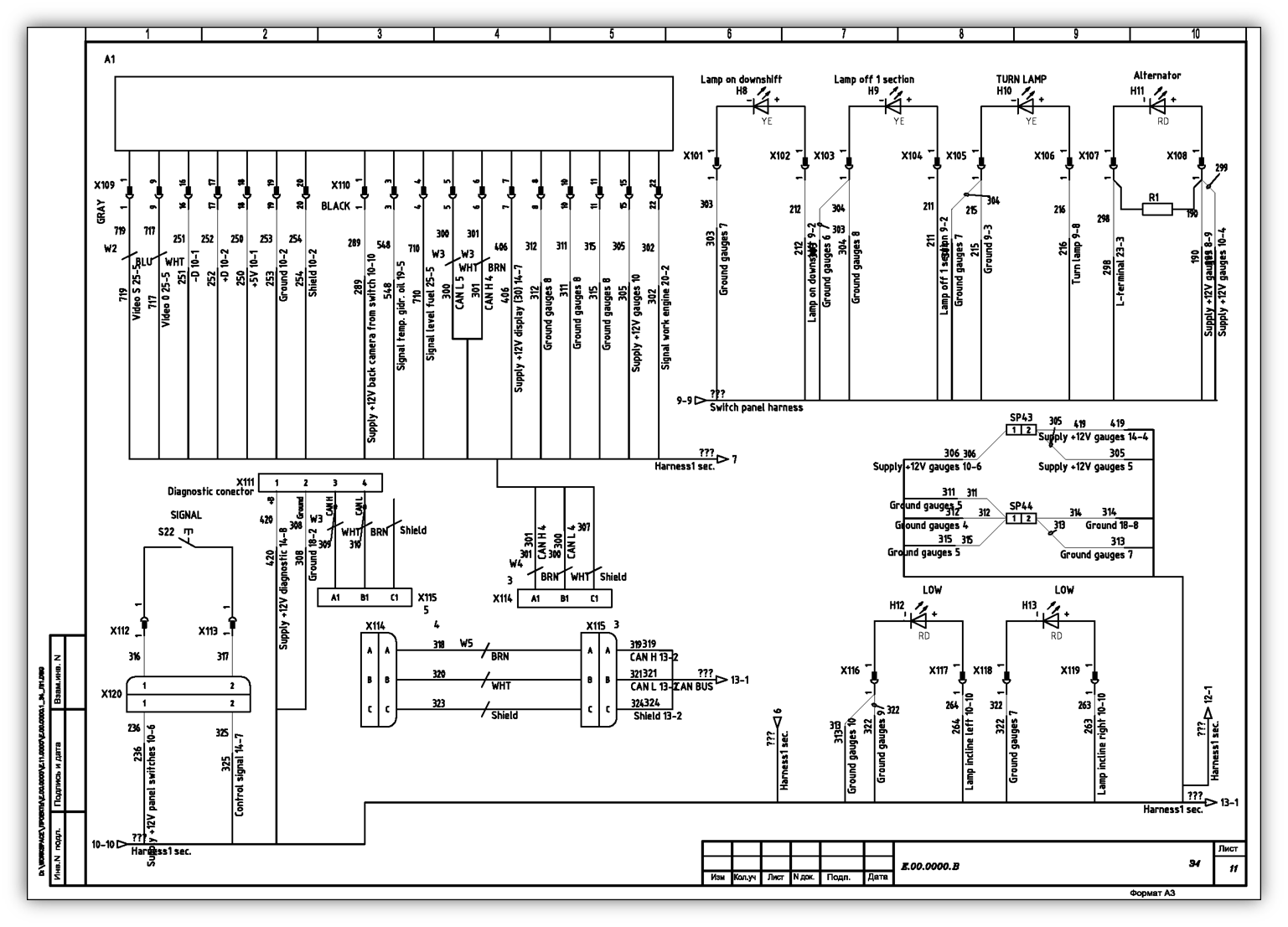

| 11 | Electric wiring diagram #11 | N/A | 1 | |||

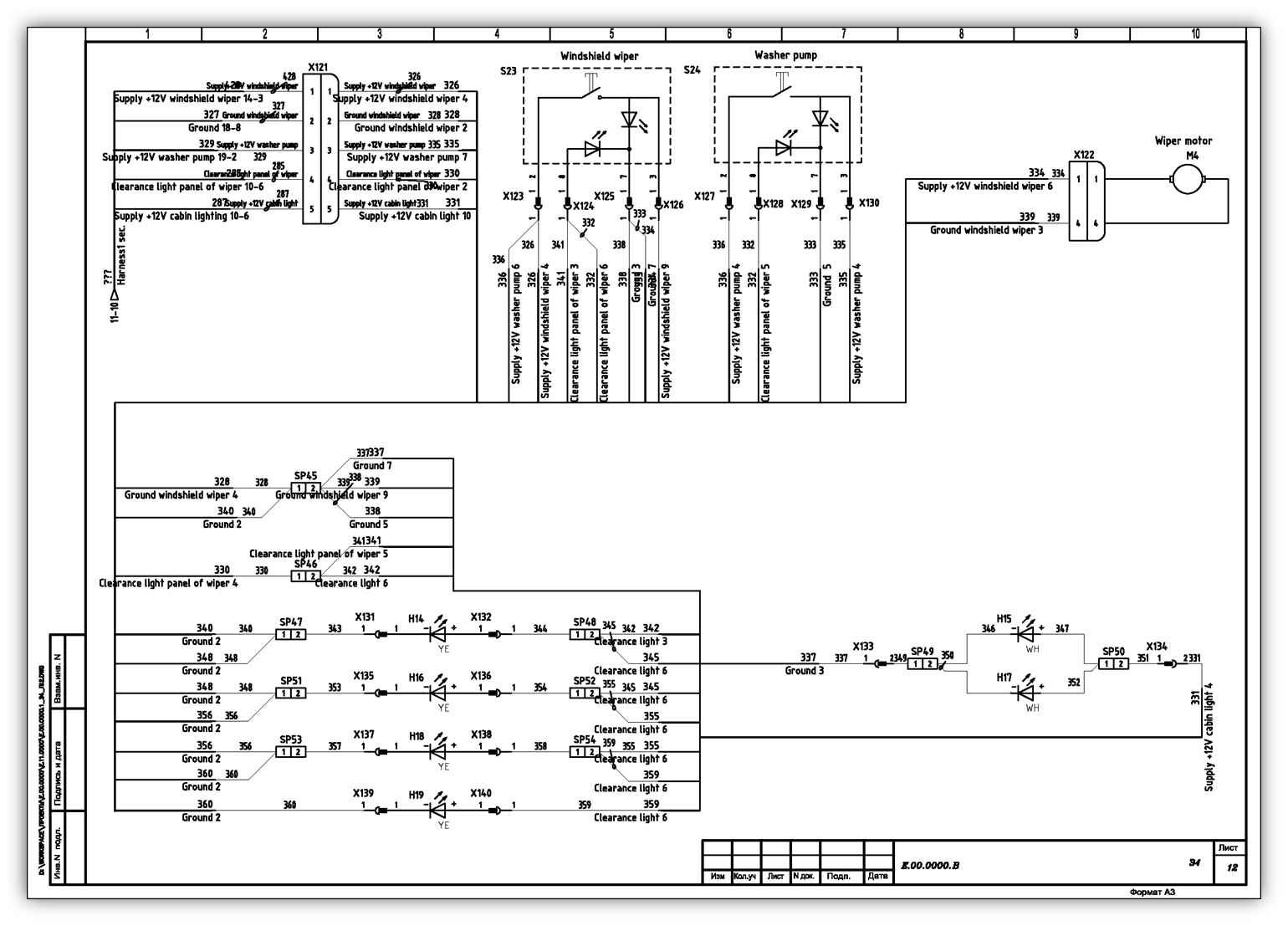

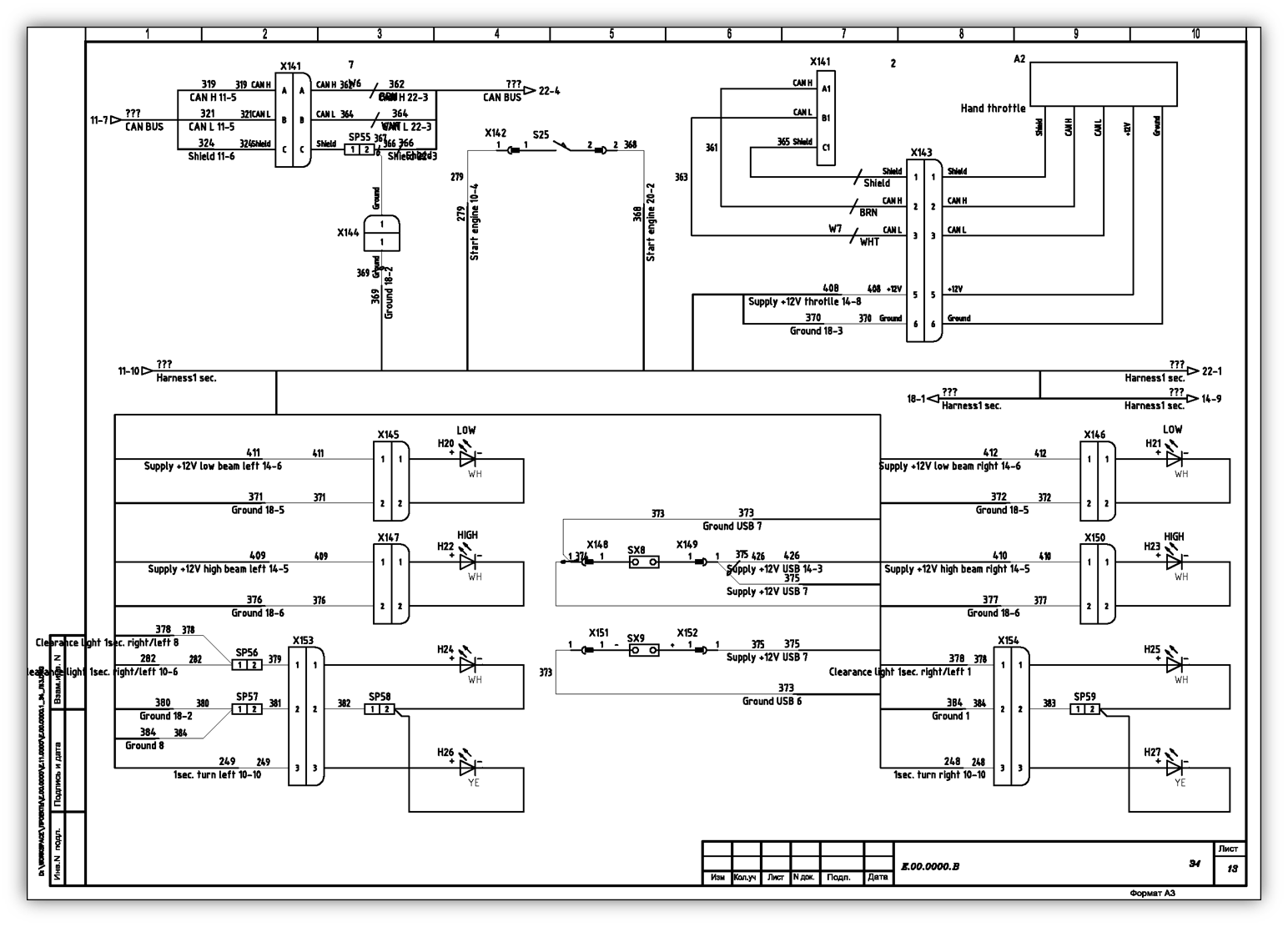

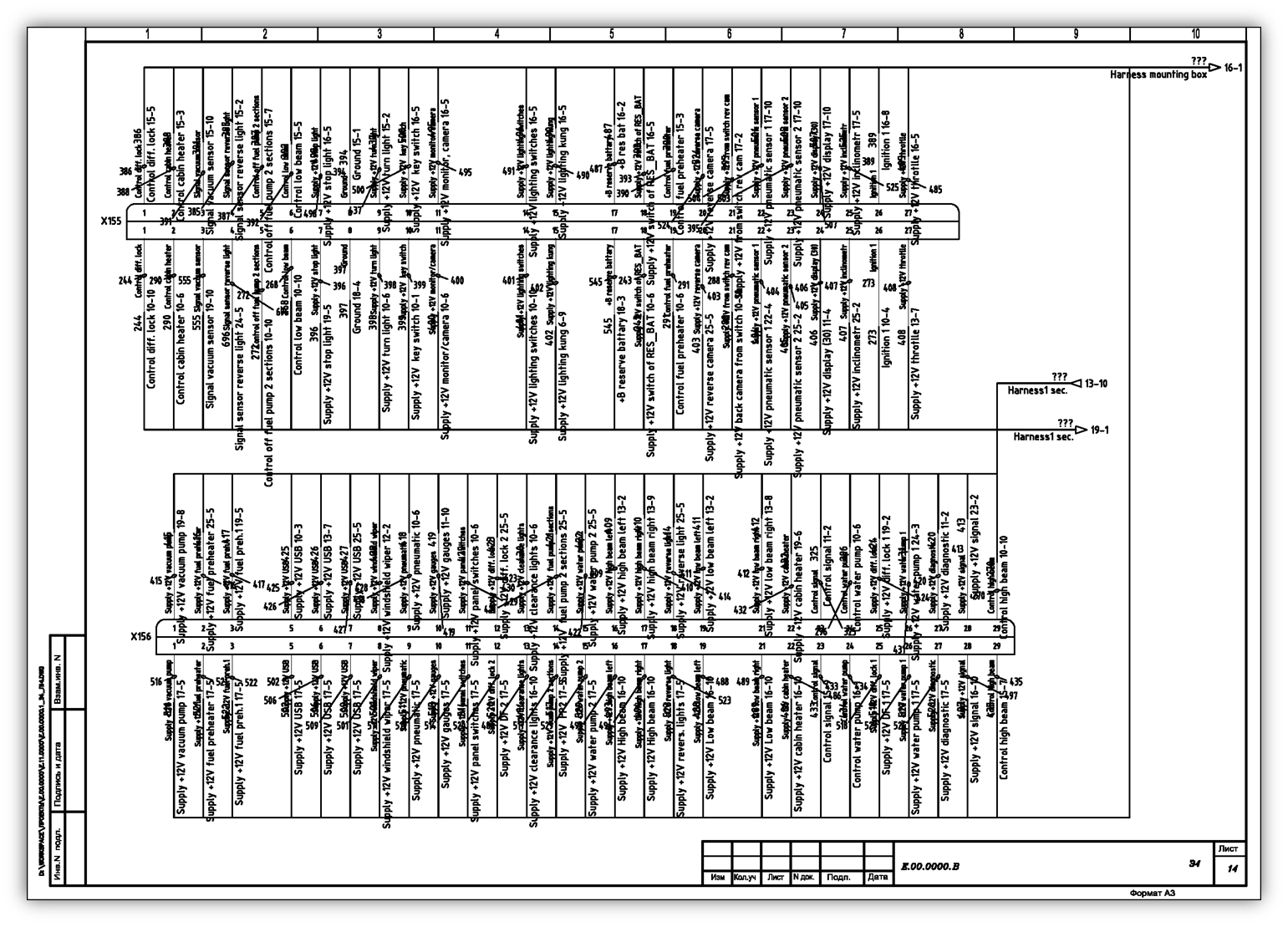

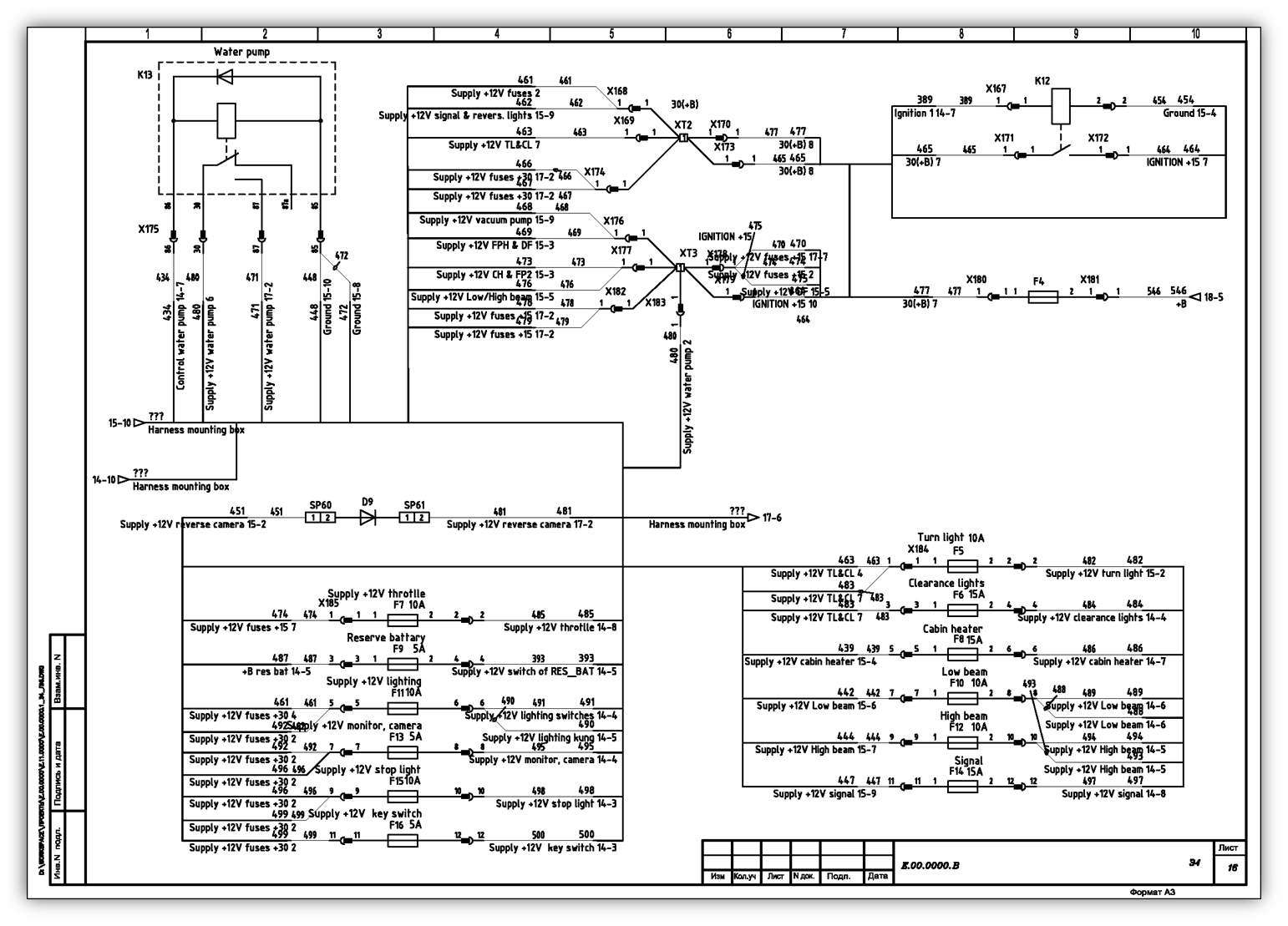

| 12 | Electric wiring diagram #12 | N/A | 1 | |||
| 13 | Electric wiring diagram #13 | N/A | 1 | |||
| 14 | Electric wiring diagram #14 | N/A | 1 | |||
| 15 | Electric wiring diagram #15 | N/A | 1 | |||
| 16 | Electric wiring diagram #16 | N/A | 1 | |||

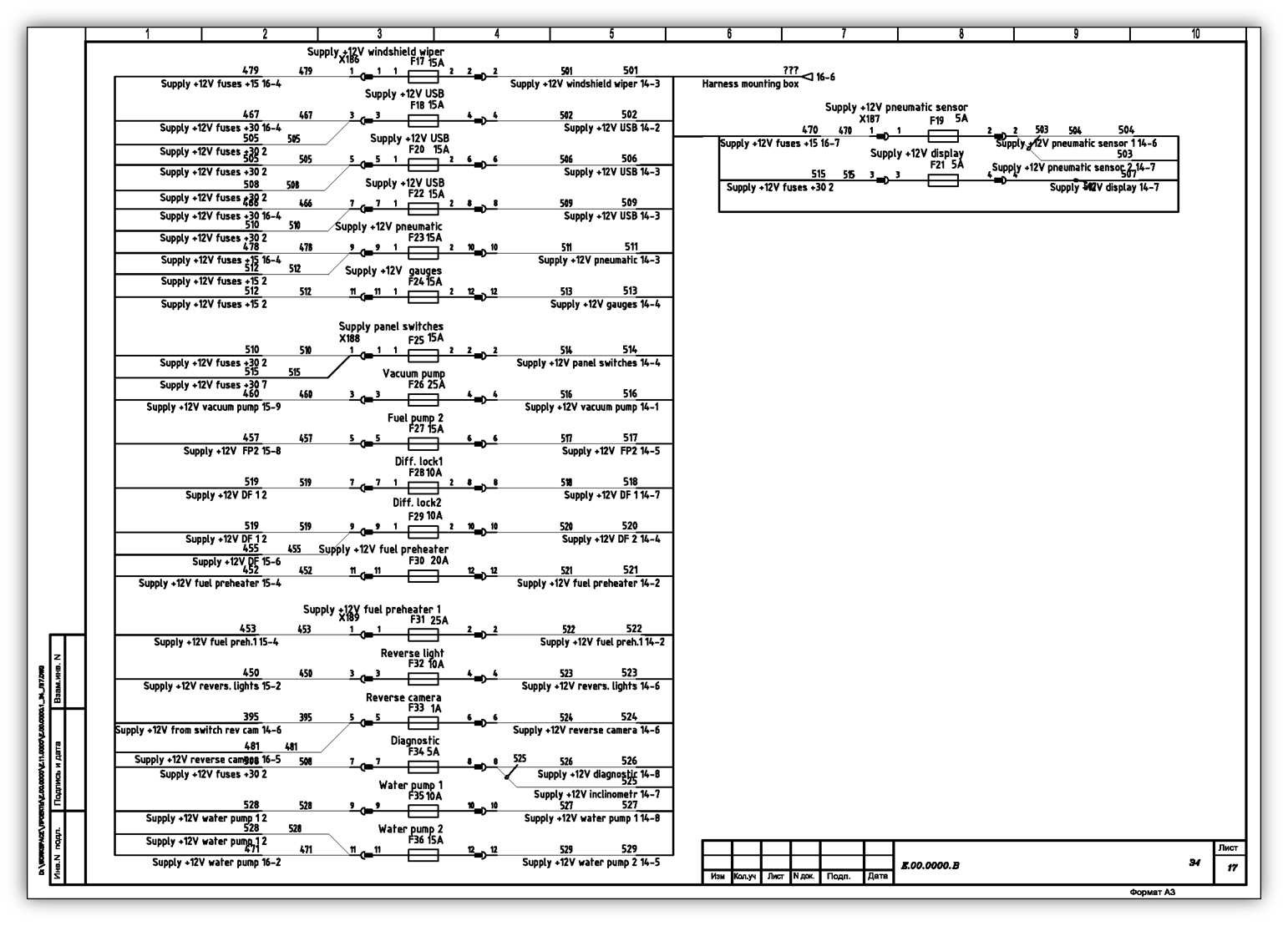

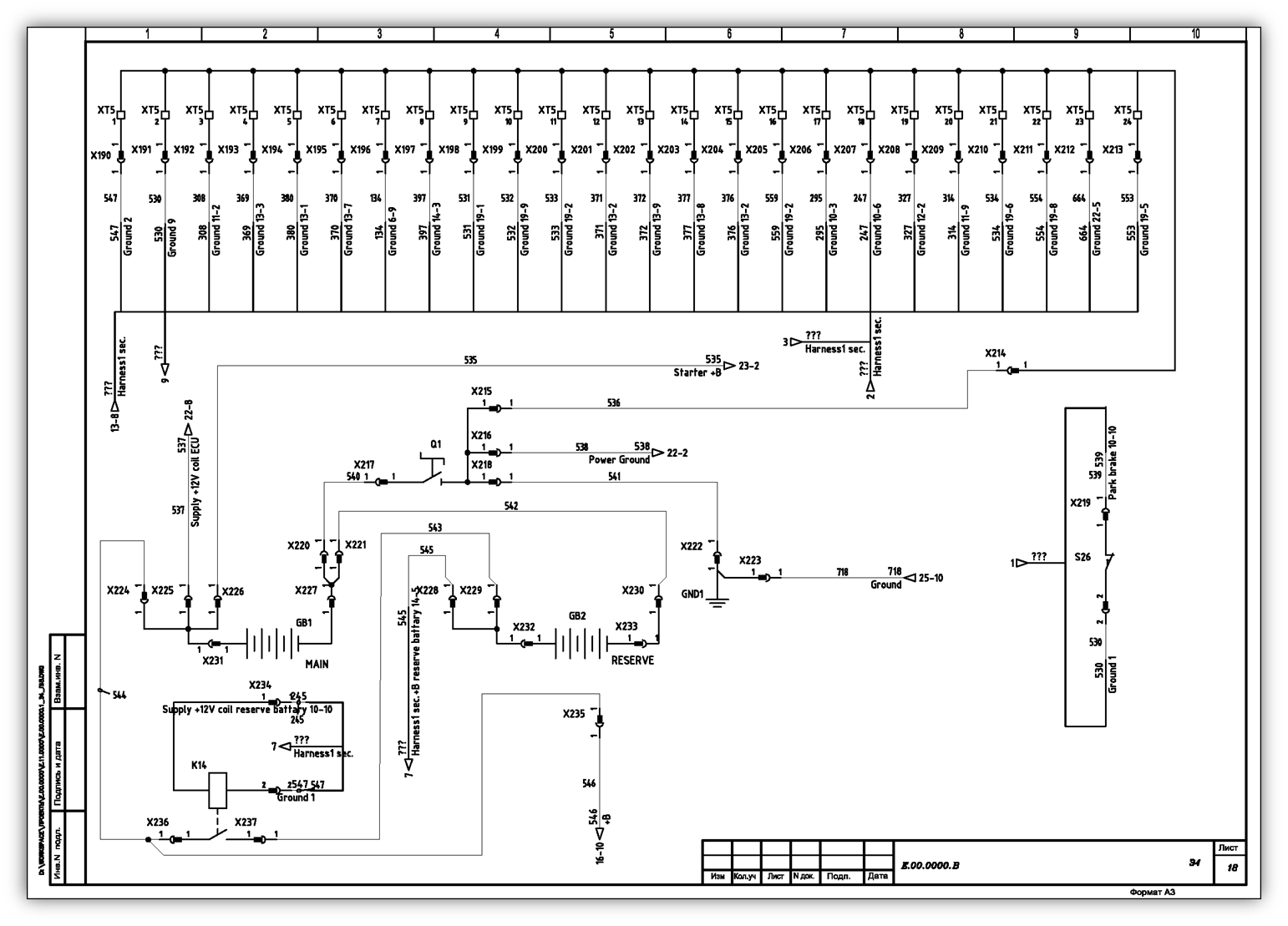

| 17 | Electric wiring diagram #17 | N/A | 1 | |||
| 18 | Electric wiring diagram #18 | N/A | 1 | |||

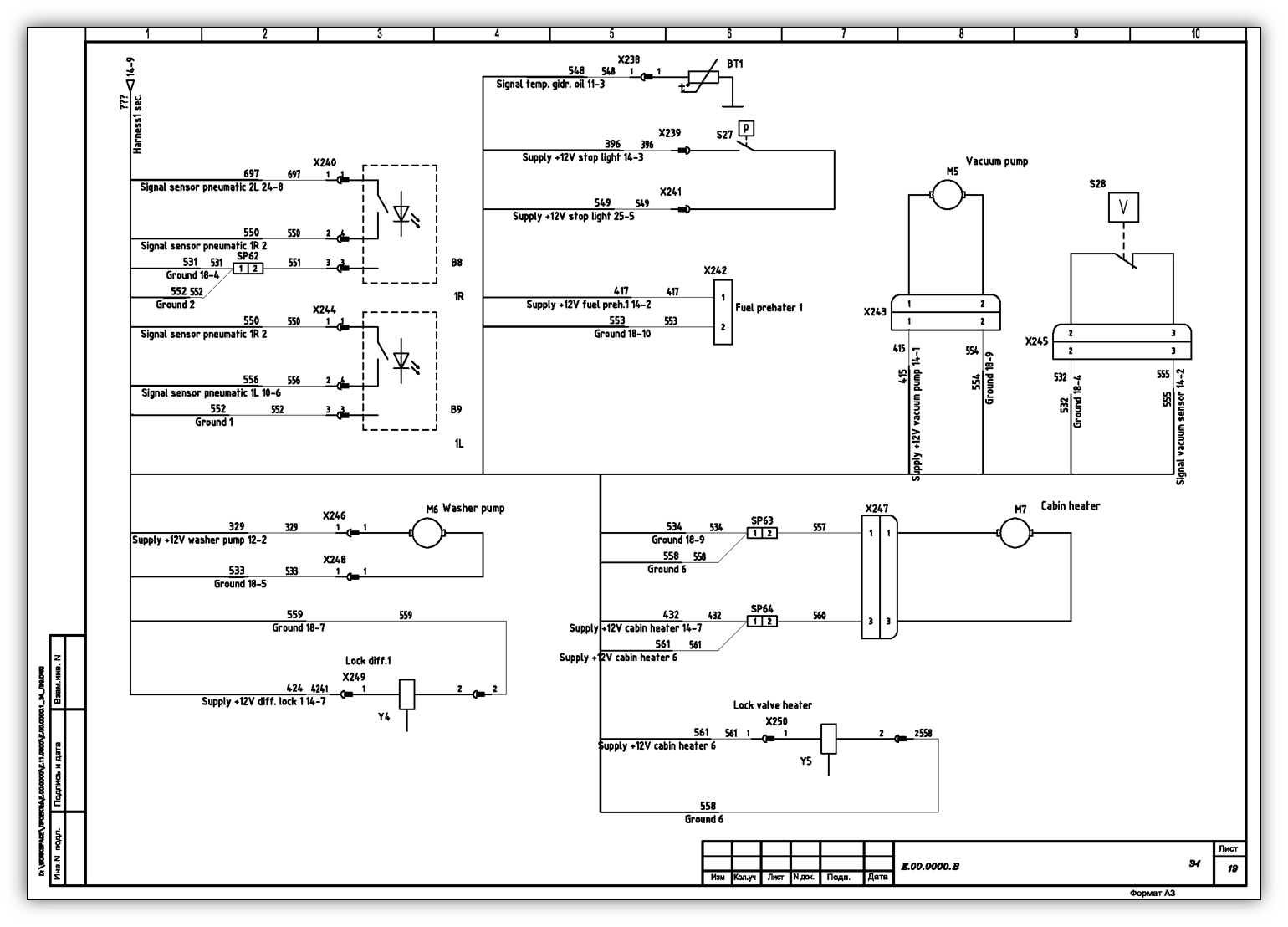

| 19 | Electric wiring diagram #19 | N/A | 1 | |||

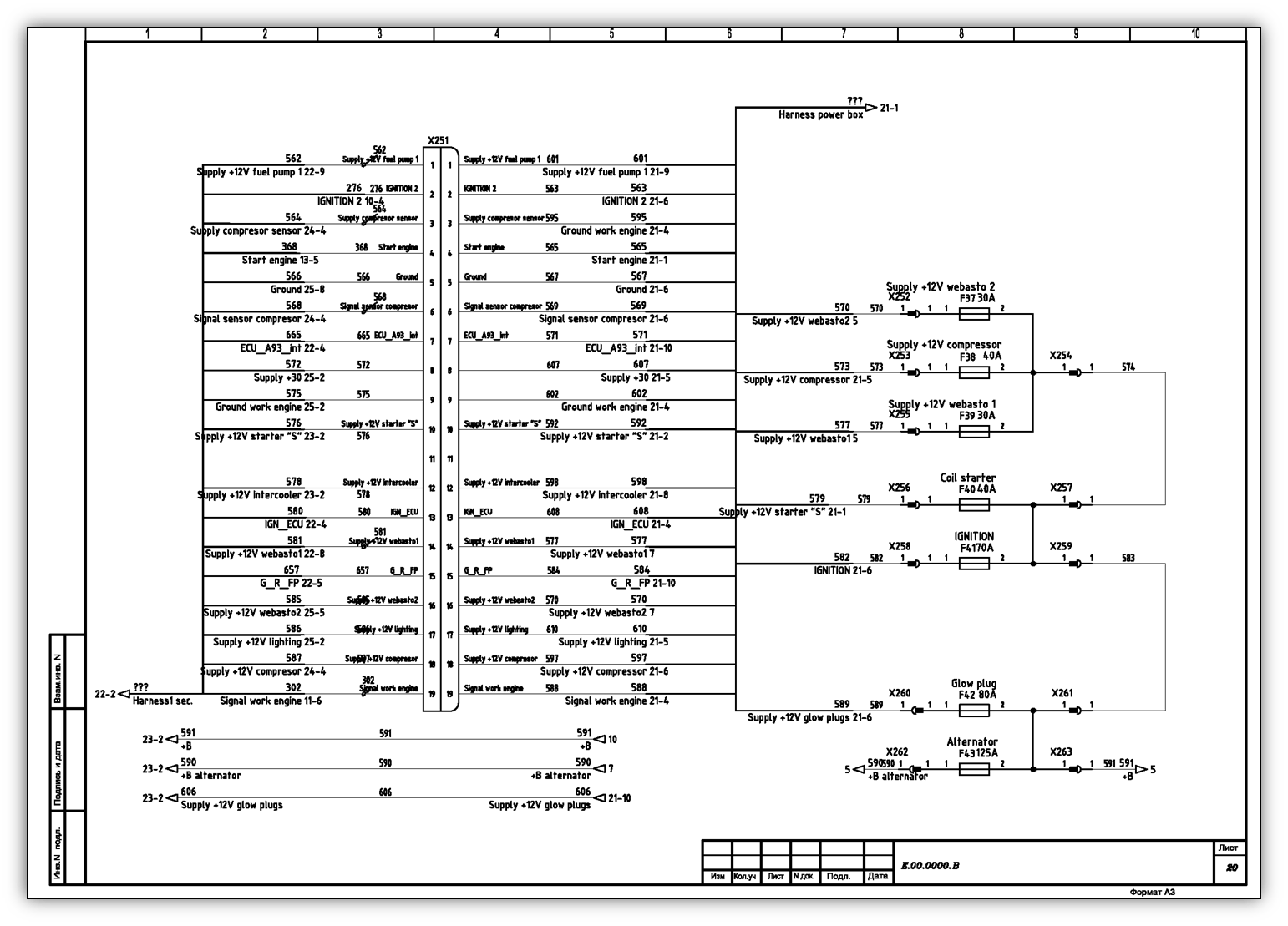

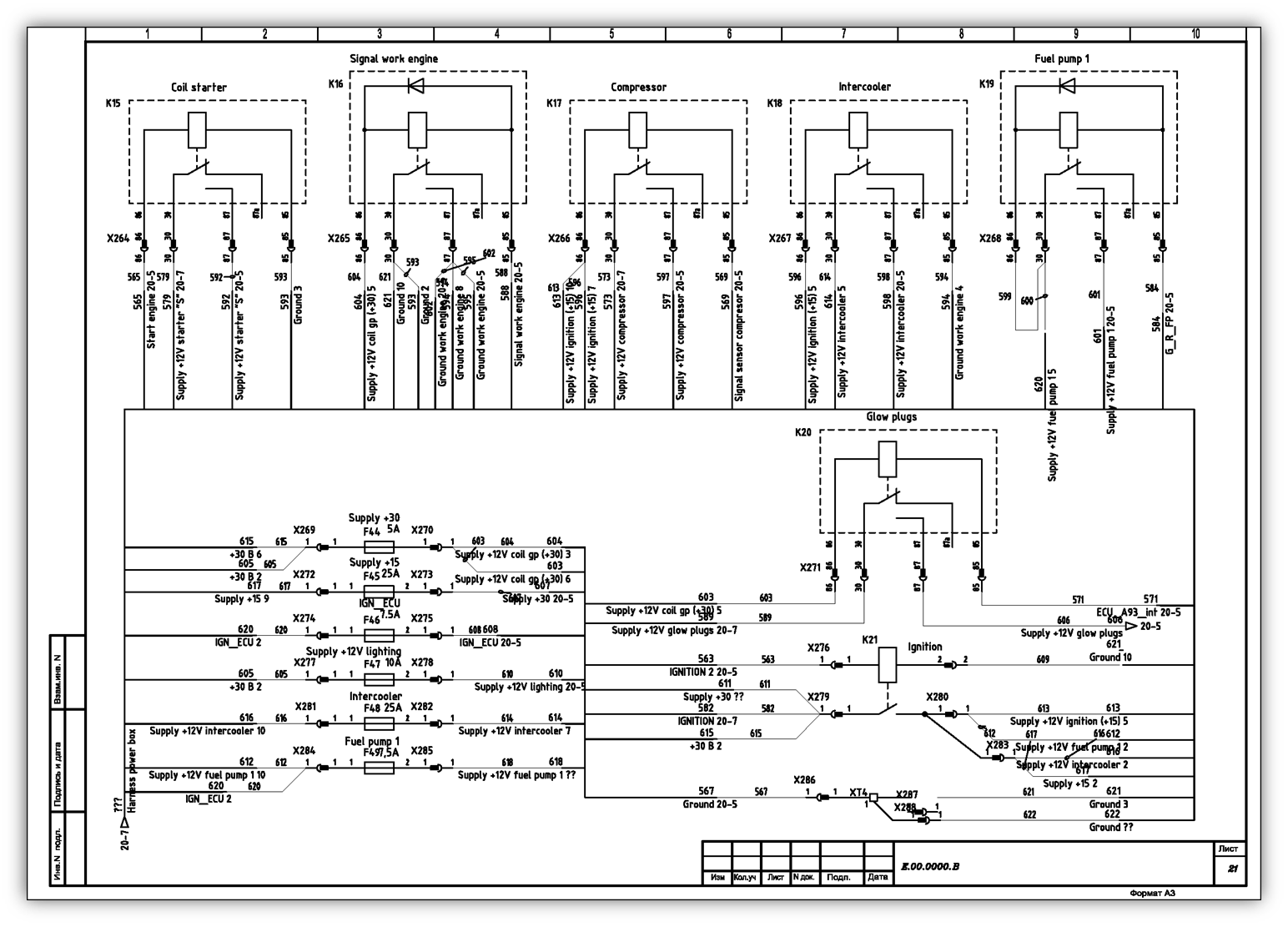

| 20 | Electric wiring diagram #20 | N/A | 1 | |||
| 21 | Electric wiring diagram #21 | N/A | 1 | |||

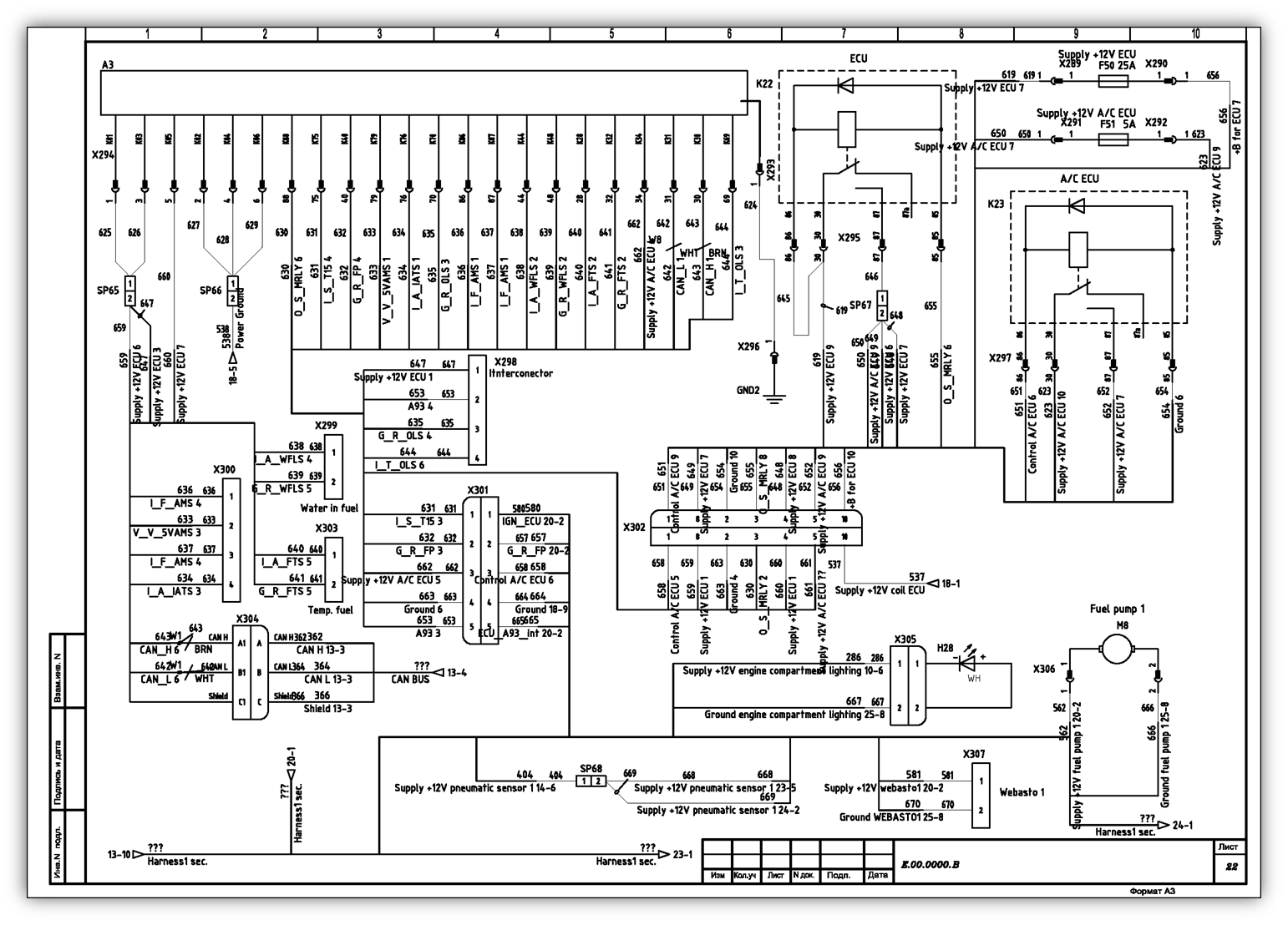

| 22 | Electric wiring diagram #22 | N/A | 1 | |||

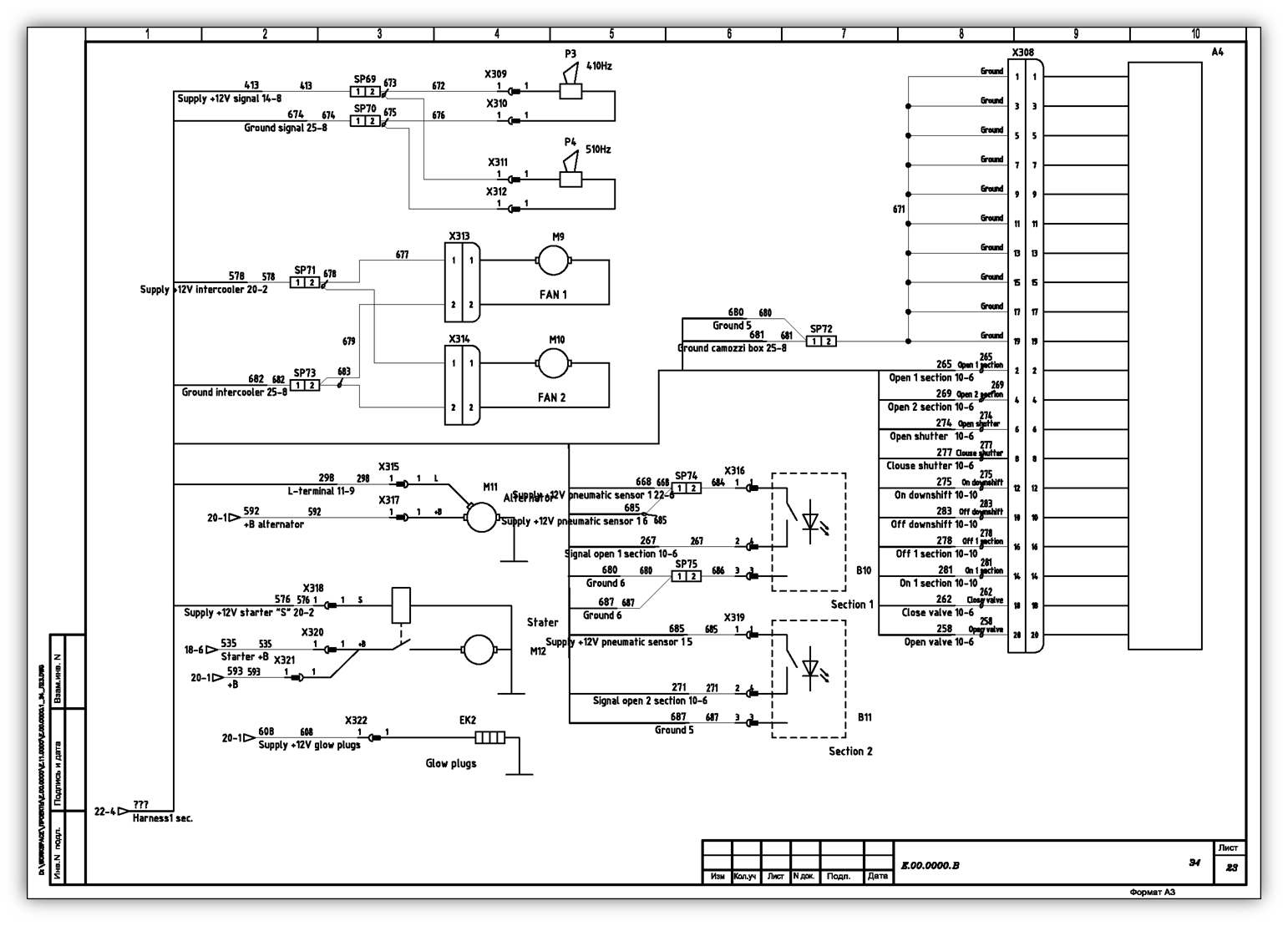

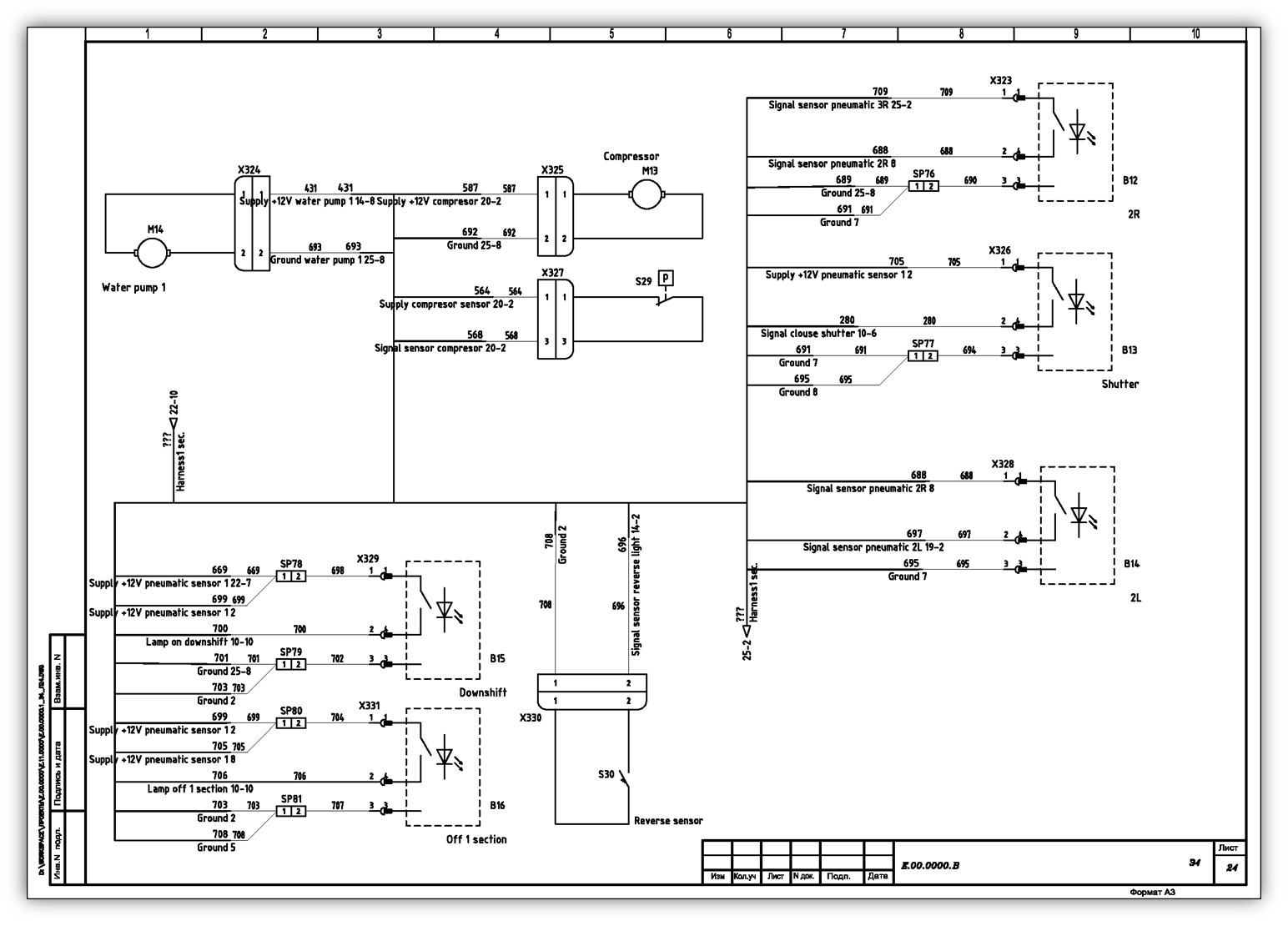

| 23 | Electric wiring diagram #23 | N/A | 1 | |||
| 24 | Electric wiring diagram #24 | N/A | 1 | |||

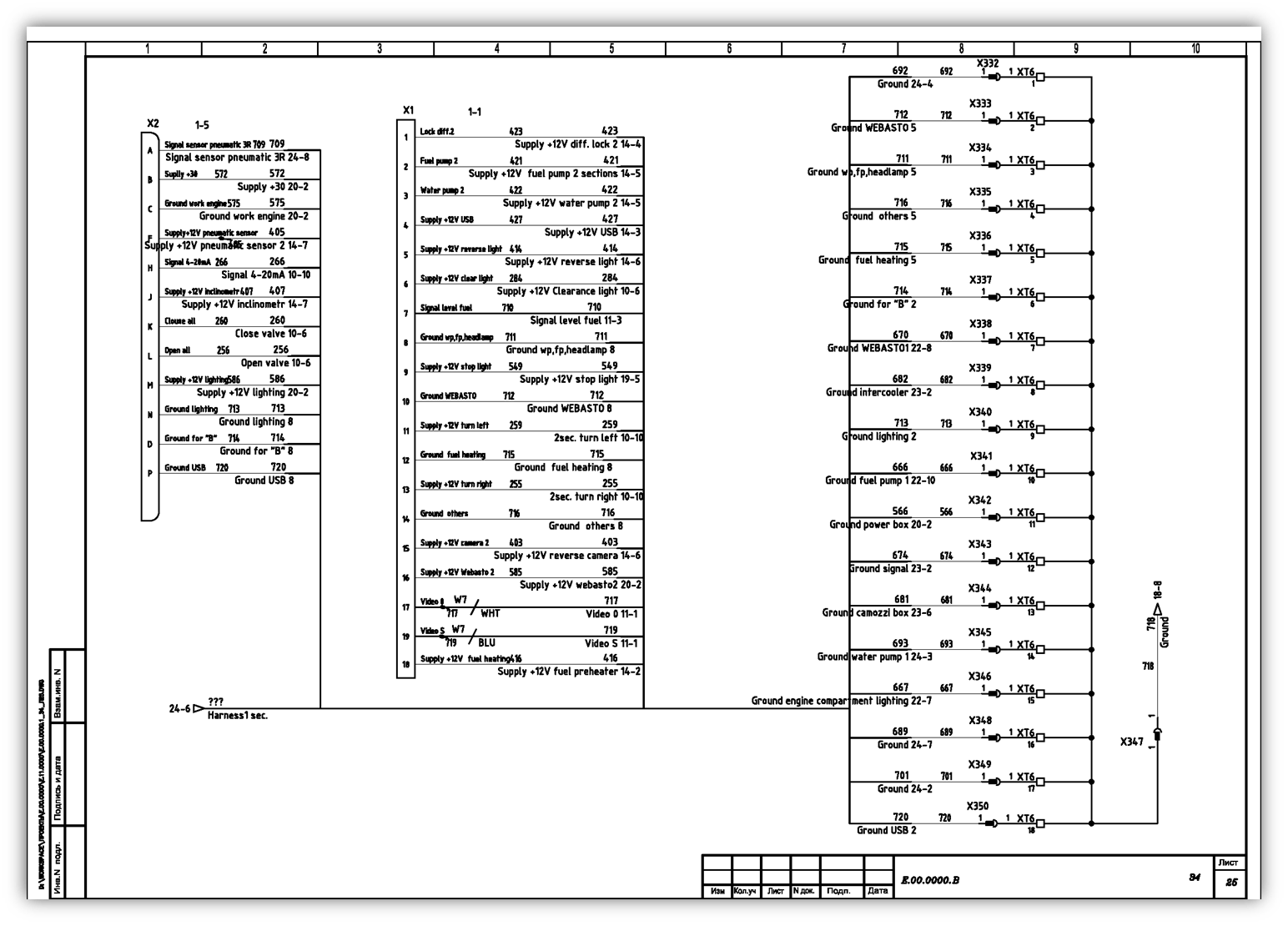

| 25 | Electric wiring diagram #25 | N/A | 1 | |||

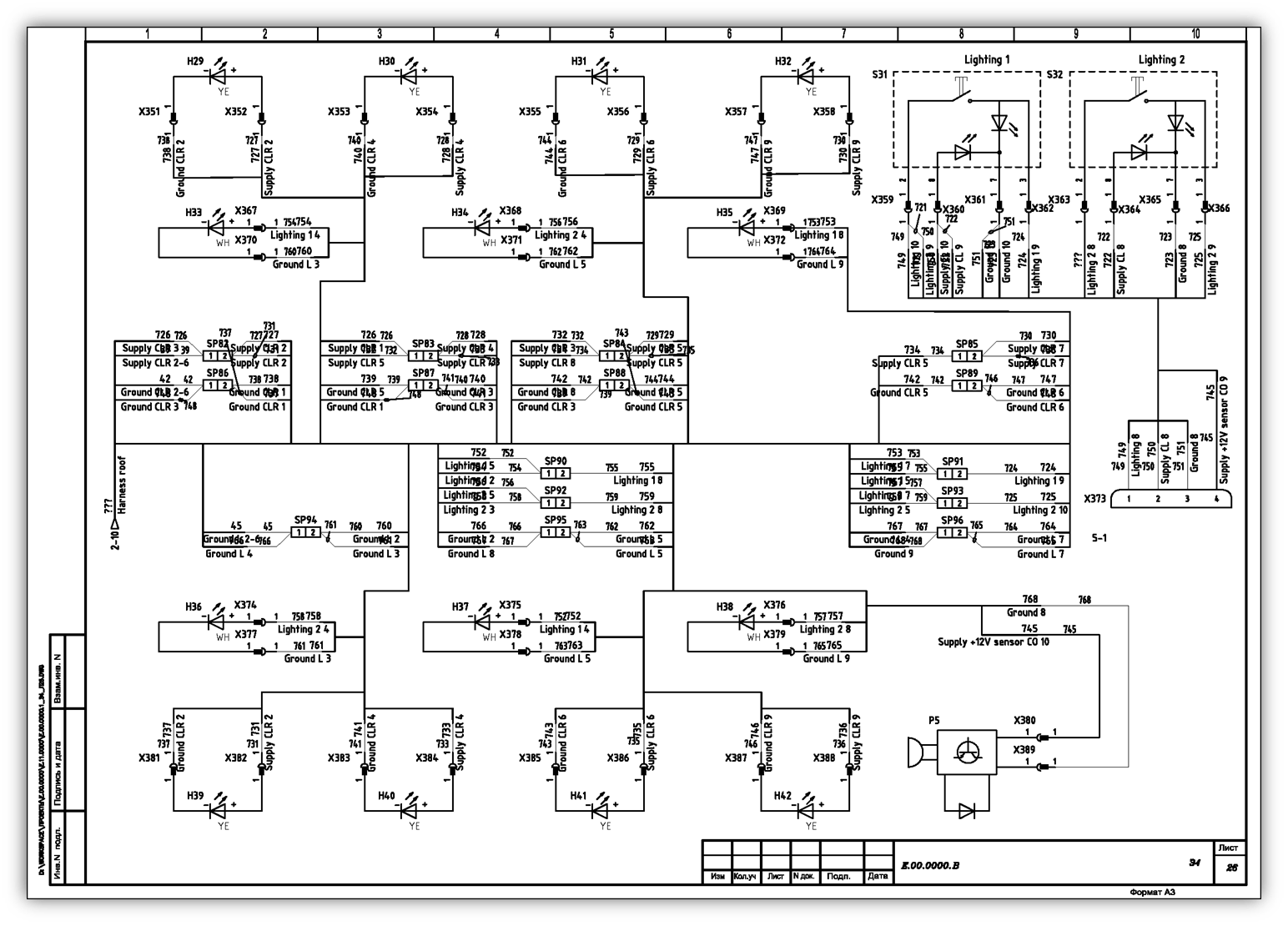

| 26 | Electric wiring diagram #26 | N/A | 1 |
