GEARBOX WATER COOLING (1002) | 12-1002

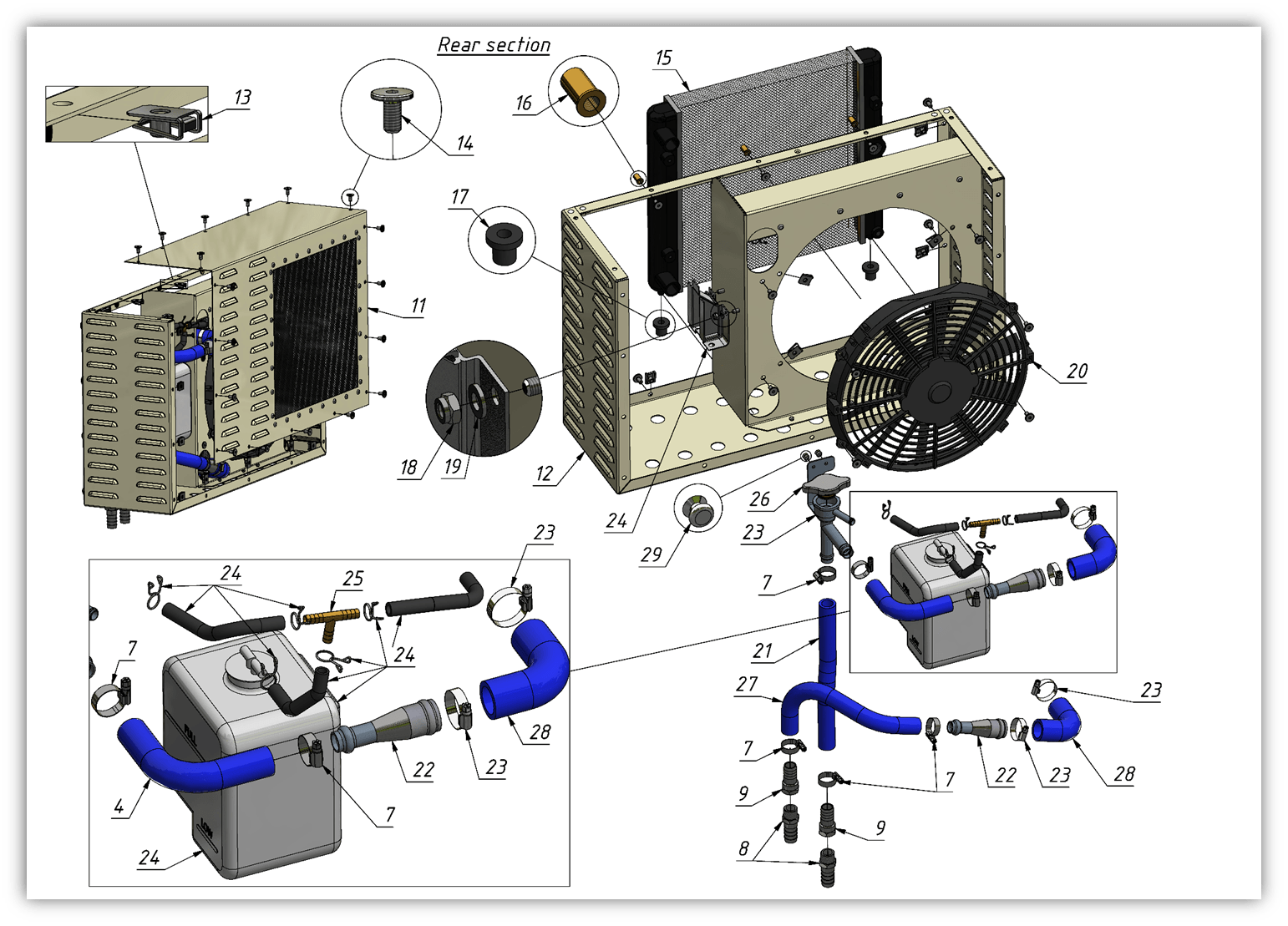

GEARBOX WATER COOLING (1002) | 12-1002 — OPTIONAL EQUIPMENT (12), SHERP THE ARK. Includes 29 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 29 parts
| 1 | Hose | 10506-00300-N0A | 2 | |||
| 2 | Hose | 10506-00300-N0A | 3 | |||
| 3 | Hose | 10506-00300-N0A | 1 | |||
| 4 | Silicone Elbow | 11004-06800-N0A | 4 | |||
| 5 | Hose | 11004-06800-N0A | 1 | |||
| 6 | Liquid pump | 11002-05300-E0A | 1 | |||
| 7 | Clamp | 11506-01800-XXA | 26 | |||
| 8 | Socket | 4 | ||||
| 9 | Socket | 4 | ||||
| 10 | Socket | 11004-00400-XXA | 10.0175 | 5 | Price on request | |
| 11 | Cover | 11002-05400-E0A | 1 | |||
| 12 | Housing | 11002-05500-E0A | 1 | |||
| 13 | M6 washer | 11504-06400-XXA | 10.0602 | 31 | Price on request | |
| 14 | Screw | 11502-08300-N0A | 38 | |||
| 15 | Heat sink | 11002-05600-E0A | 1 | |||
| 16 | Bracket | 11503-08100-XXA | 02.0225 | 3 | Price on request | |
| 17 | Support | 11004-05400-XXA | 2 | |||
| 18 | Hexagon nut | 11503-00600-XXA | 03.0447, 090-1194 | 2 | $0.5 CAD | |
| 19 | Washer | 11504-02500-XXA | 03.0450 | 2 | Price on request | |
| 20 | Fan | 11002-05700-E0A | 1 | |||
| 21 | Hose | 10506-00300-N0A | 1 | |||
| 22 | Reduction | 11002-05800-E0A | 2 | |||
| 23 | Clamp | 11506-01300-XXA | 10.0167 | 4 | Price on request | |
| 24 | Expansion tank | 11004-06300-N0A | 1 | |||
| 25 | Tee | 11002-05900-E0A | 1 | |||
| 26 | Radiator cap | 11002-06000-E0A | 1 | |||
| 27 | Hose | 10506-00300-N0A | 1 | |||
| 28 | Silicone hose reinforced 90° | 11002-06100-E0A | 2 | |||
| 29 | Rivet | 11507-00300-XXA | 02.0778 | 2 | Price on request |
