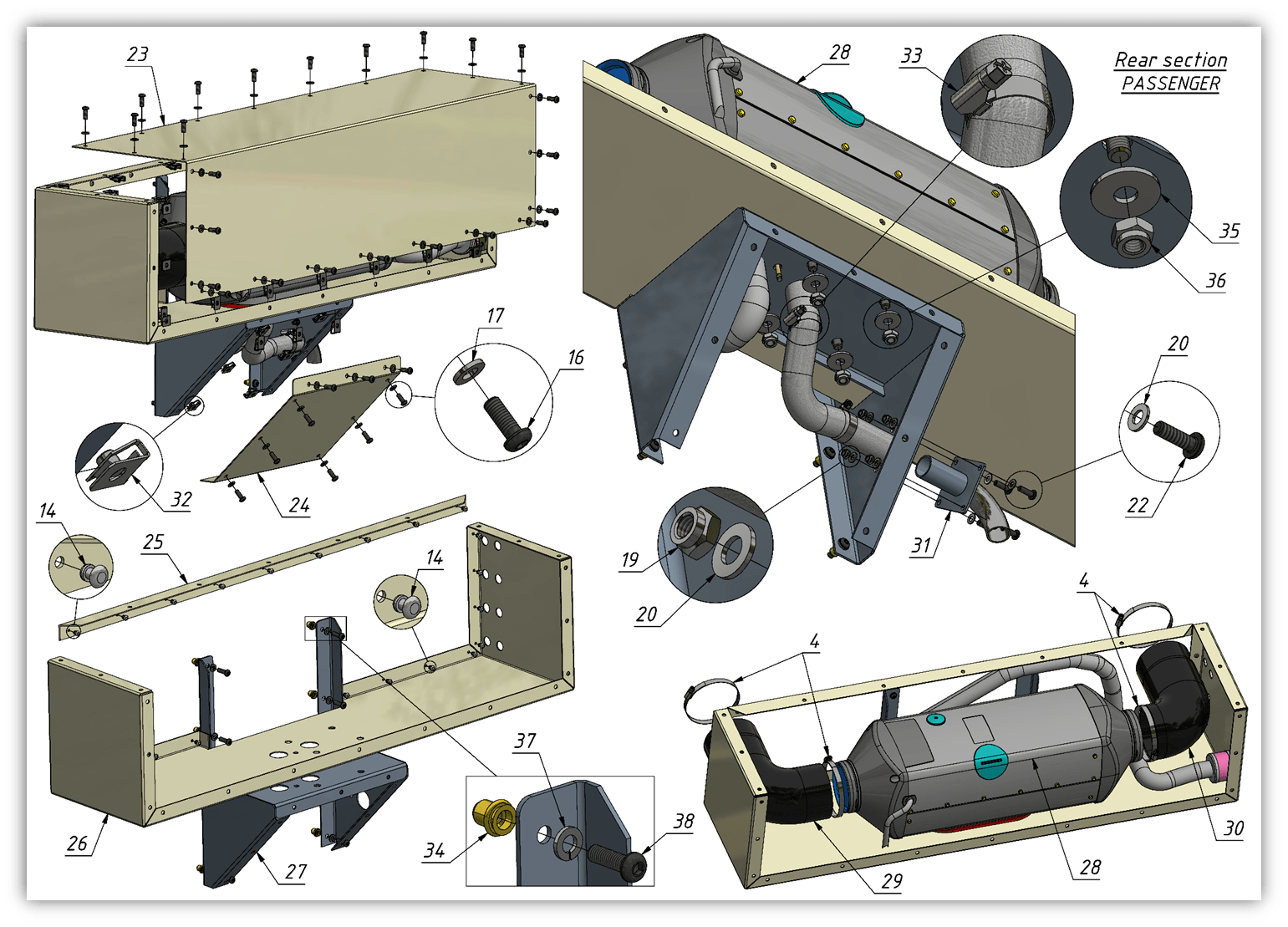

INDEPENDENT HEATER (1000) | 12-1000
INDEPENDENT HEATER (1000) | 12-1000 — OPTIONAL EQUIPMENT (12), SHERP THE ARK. Includes 38 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 38 parts
| 1 | Schnorkel | 11000-67600-E0A | 1 | |||
| 2 | Extractor | 11000-67700-E0A | 1 | |||
| 3 | Corner | 11000-67800-E0A | 1 | |||
| 4 | Clamp | 11000-67900-E0A | 8 | |||
| 5 | Corrugated pipe | 11000-68000-E0A | 1 | |||
| 6 | Adapter | 11000-68100-E0A | 2 | |||
| 7 | Fan | 11000-68200-E0A | 1 | |||
| 8 | Corner | 11000-68300-E0A | 1 | |||
| 9 | Corrugated pipe | 11000-68000-E0A | 1 | |||
| 10 | Adaptor | 11000-68400-E0A | 3 | |||
| 11 | Grill | 11000-68500-E0A | 2 | |||
| 12 | Schnorhel | 11000-68600-E0A | 1 | |||
| 13 | Panel | 10504-03300-E0A | 1 | |||
| 14 | Rivet | 11507-01300-XXA | 02.0121 | 54 | Price on request | |
| 15 | Rivet | 11507-01400-XXA | 02.0122 | 3 | Price on request | |
| 16 | Screw | 11502-09100-XXA | 38 | |||
| 17 | Washer | 11504-02500-XXA | 03.0450 | 43 | Price on request | |
| 18 | Hexagon nut | 11503-00600-XXA | 03.0447, 090-1194 | 5 | $0.5 CAD | |
| 19 | Hex nut | 11503-01200-XXA | 04.0076 | 6 | Price on request | |
| 20 | Washer | 11504-04400-XXA | 04.0131 | 14 | Price on request | |
| 21 | Washer | 11504-05900-XXA | 2 | |||
| 22 | Screw | 11502-02700-XXA | 11.0374 | 6 | Price on request | |
| 23 | Cover | 11000-68700-E0A | 1 | |||
| 24 | Panel | 11000-68800-E0A | 1 | |||
| 25 | Corner | 11000-68900-E0A | 1 | |||
| 26 | The box | 11000-69000-E0A | 1 | |||
| 27 | Heater bracket | 11000-69100-E0A | 1 | |||
| 28 | Heater | 11000-69200-E0A | 1 | |||
| 29 | Corrugated pipe | 11000-68000-E0A | 1 | |||
| 30 | Corrugated pipe | 11000-68000-E0A | 1 | |||
| 31 | Flange | 11000-69300-E0A | 1 | |||
| 32 | Washer M6 | 11504-06400-XXA | 10.0602 | 33 | Price on request | |
| 33 | Clamp | 11506-01800-XXA | 2 | |||
| 34 | Bonce M6 | 11503-08100-XXA | 02.0225 | 6 | Price on request | |
| 35 | Washer | 11504-06200-XXA | 10.0128 | 4 | Price on request | |
| 36 | Hex nut | 11503-00800-XXA | 09.0417 | 4 | Price on request | |
| 37 | Spring washer | 11504-04300-XXA | 04.0043 | 6 | Price on request | |
| 38 | Screw | N/A | 6 |
