REAR SECTION PIPING (0100) | 01-0100-02

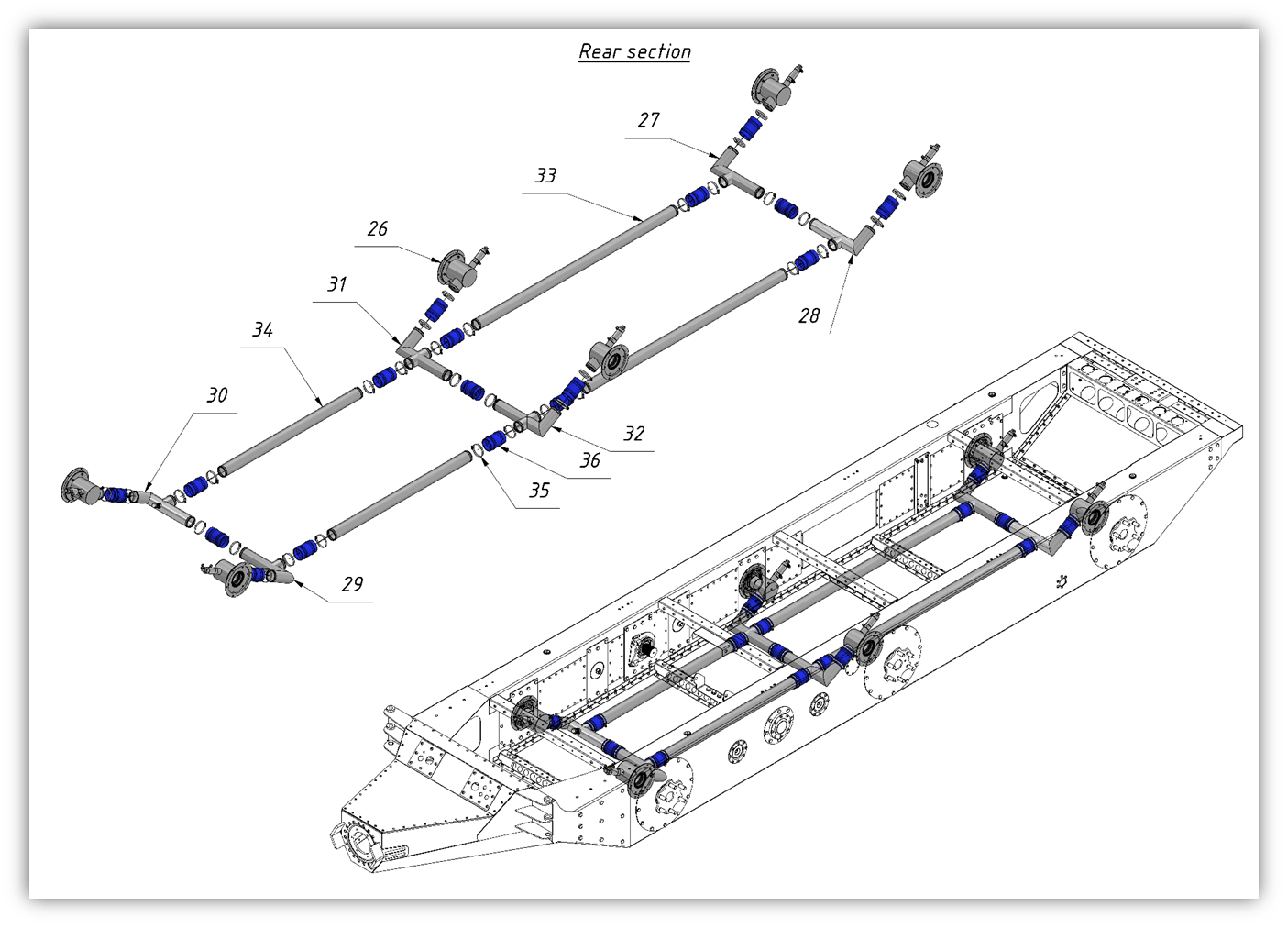

REAR SECTION PIPING (0100) | 01-0100-02 — PNEUMATIC ASSEMBLY (01), SHERP THE ARK. Includes 36 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 36 parts
| 1 | Distributor | 10100-02100-E0A | 1 | |||
| 2 | Pipeline | 10100-00600-E0A | 1 | |||
| 3 | Pipeline | 10100-00600-E0A | 1 | |||
| 4 | Pipeline | 10100-00600-E0A | 1 | |||
| 5 | Pipeline | 10100-00600-E0A | 1 | |||
| 6 | Pipeline | 10100-00600-E0A | 1 | |||
| 7 | Pipeline | 10100-00600-E0A | 1 | |||
| 8 | Pipeline | 10100-00600-E0A | 1 | |||
| 9 | Pipeline | 10100-00600-E0A | 1 | |||
| 10 | Pipeline | 10100-00600-E0A | 1 | |||
| 11 | Pipeline | 10100-00600-E0A | 1 | |||
| 12 | Pipeline | 10100-00600-E0A | 1 | |||
| 13 | Pipeline | 10100-00600-E0A | 1 | |||
| 14 | Pipeline | 10100-00600-E0A | 1 | |||
| 15 | Pipeline | 10100-00600-E0A | 1 | |||
| 16 | Pipeline | 10100-00600-E0A | 1 | |||
| 17 | Pipeline | 10100-00600-E0A | 1 | |||
| 18 | Pipeline | 10100-00600-E0A | 1 | |||
| 19 | Pipeline | 10100-00600-E0A | 1 | |||
| 20 | Washer | 11504-04200-XXA | 03.0515 | 4 | $0.5 CAD | |
| 21 | Clamp | 11506-00800-XXA | 1 | |||
| 22 | Clamp | 11506-02900-B0A | 21 | |||
| 23 | Fitting | 10100-01100-E0A | 2 | |||
| 24 | The fitting | 10100-01300-E0A | 2 | |||
| 25 | The fitting | 10100-01400-E0A | 4 | |||
| 26 | Swing control valve | 10100-01500-E0A | 6 | |||
| 27 | Complete elbow | 10100-01600-E0A | 1 | |||
| 28 | Complete outlet | 10100-01700-E0A | 1 | |||
| 29 | Complete outlet | 10100-02200-E0A | 1 | |||
| 30 | Complete outlet | 10100-02300-E0A | 1 | |||
| 31 | Complete outlet | 10100-02400-E0A | 1 | |||
| 32 | Complete outlet | 10100-02500-E0A | 1 | |||
| 33 | Pipe | 10100-02600-E0A | 2 | |||
| 34 | Pipe | 10100-02700-E0A | 2 | |||
| 35 | Clamp | 11506-00100-XXA | 03.0458 | 34 | Price on request | |
| 36 | Hose | N/A | 17 |
