COOLING SYSTEM (1004) | 10-1004-01

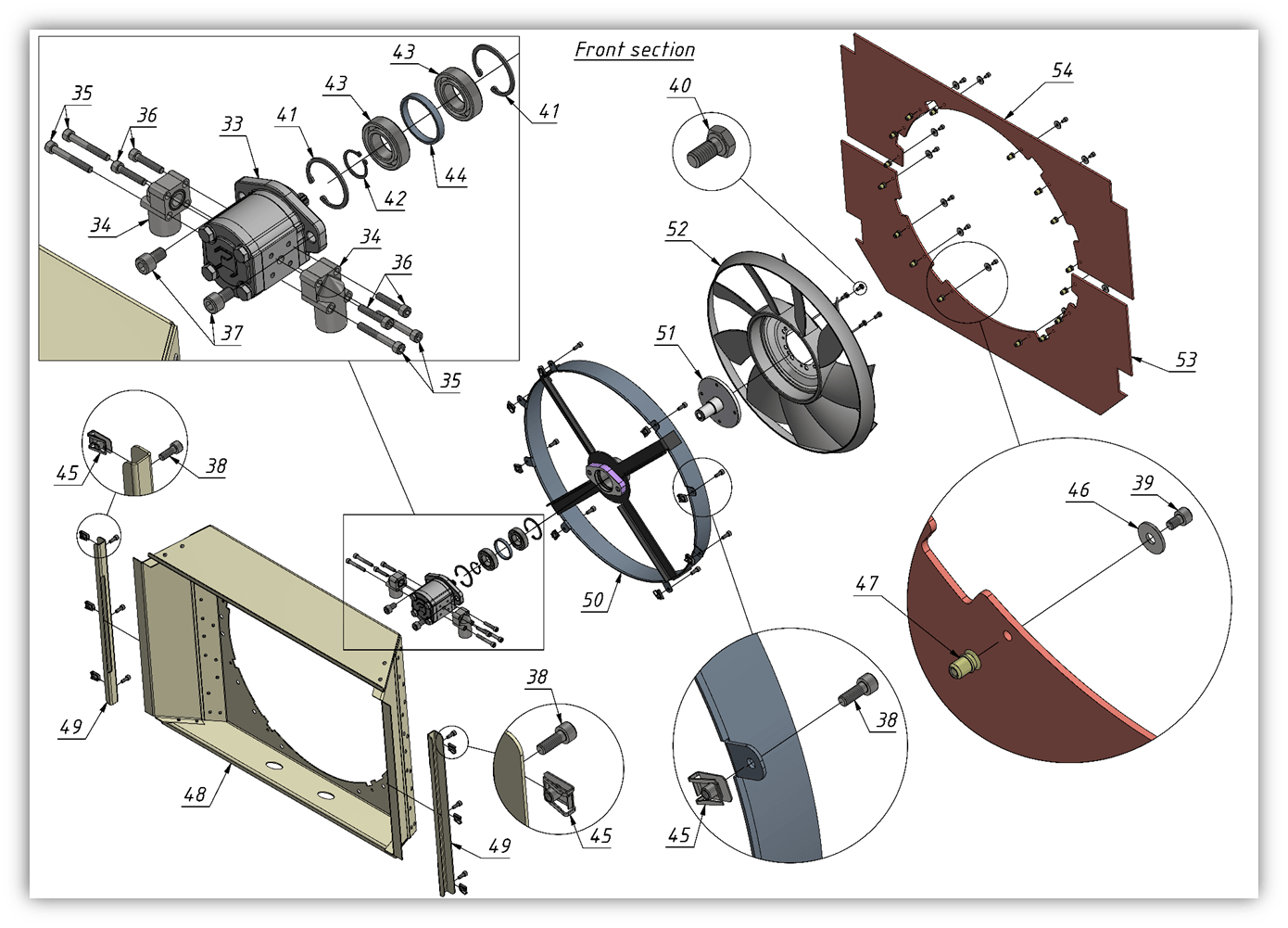

COOLING SYSTEM (1004) | 10-1004-01 — POWER UNIT (10), SHERP THE ARK. Includes 54 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 54 parts
| 1 | Radiator | 11004-08700-E0A | 1 | |||
| 2 | Bracket | 11004-08800-E0A | 2 | |||
| 3 | Bracket | 11004-08900-E0A | 2 | |||
| 4 | Bracket | 11004-09000-E0A | 2 | |||
| 5 | Clamp | 11506-01400-XXA | 10.0168 | 15 | Price on request | |
| 6 | Duct | 11004-09100-E0A | 1 | |||
| 7 | Shackle | 11506-02600-XXA | 10.0434 | 1 | Price on request | |
| 8 | Tub | 11004-09200-E0A | 1 | |||
| 9 | Silicone tube | 11004-09300-E0A | 1 | |||
| 10 | Sleeve | 11004-09400-E0A | 3 | |||
| 11 | Sleeve | 11004-09500-E0A | 1 | |||
| 12 | Silicone tube | 11004-09600-E0A | 1 | |||
| 13 | Sleeve | 11004-09700-E0A | 1 | |||
| 14 | Sleeve | 11004-09800-E0A | 1 | |||
| 15 | Sleeve | 11004-09900-E0A | 1 | |||
| 16 | Silicone tube | 11004-10000-E0A | 1 | |||
| 17 | Tee | 11004-10100-E0A | 1 | |||
| 18 | Socket | 11004-10200-E0A | 1 | |||
| 19 | Expansion tank | 11004-06300-N0A | 1 | |||
| 20 | Expansion tank pipe | 11004-10500-E0A | 1 | |||
| 21 | Expansion tank pipe | 11004-10600-E0A | 1 | |||
| 22 | Clamp | 11506-00500-XXA | 09.0189 | 1 | Price on request | |
| 23 | Nut | 11503-08000-XXA | 02.0205 | 2 | Price on request | |
| 24 | Nut | 11503-08000-XXA | 02.0205 | 2 | Price on request | |
| 25 | Radiator fixing bush | 11004-07000-N0A | 2 | |||
| 26 | Cushion | 11004-05400-XXA | 2 | |||
| 27 | Washer | 11504-06900-XXA | 12.0042 | 18 | Price on request | |
| 28 | Screw | 11502-03800-XXA | 2 | |||
| 29 | Screw | 11502-00200-XXA | 10.0446 | 2 | Price on request | |
| 30 | Screw | 11502-10800-E0A | 8 | |||
| 31 | Screw | 11502-04600-XXA | 02.0777 | 2 | Price on request | |
| 32 | Hex nut | 11503-00800-XXA | 09.0417 | 2 | Price on request | |
| 33 | Gear Motor | 11004-04000-E0A | 1 | |||
| 34 | Flange | 11004-07100-N0A | 2 | |||
| 35 | Screw | 11502-13400-E0A | 4 | |||
| 36 | Screw | 11502-13500-E0A | 4 | |||
| 37 | Screw | 11502-09300-XXA | 2 | |||
| 38 | Screw | 11502-04300-XXA | 04.0127 | 14 | Price on request | |
| 39 | Screw | 11502-13600-E0A | 16 | |||
| 40 | Bolt | 11501-11100-N0A | 4 | $1.5 CAD | ||
| 41 | Ring | 11505-00700-XXA | 03.0317, 090-1313 | 2 | $4 CAD | |
| 42 | Ring | 11505-00600-XXA | 03.0316, 090-1312 | 1 | $2.8 CAD | |
| 43 | Bearing | 10300-01200-XXA | 03.0315, 090-0155 | 2 | $7 CAD | |
| 44 | Ring | 11505-02100-B0A | 10.0588 | 1 | Price on request | |
| 45 | Nut | 11504-06400-XXA | 10.0602 | 14 | Price on request | |
| 46 | Washer | 11504-06600-XXA | 11.0153 | 16 | Price on request | |
| 47 | Rivettop nut | 11503-10800-XXA | 16 | |||
| 48 | Diffuser | 11004-08000-E0A | 1 | |||
| 49 | Bracket | 11004-08100-E0A | 2 | |||
| 50 | Shirt | 11004-08200-E0A | 1 | |||
| 51 | axle | 11004-08300-E0A | 1 | |||
| 52 | Impeller | 11004-08400-E0A | 1 | |||
| 53 | Diffuser | 11004-08500-E0A | 1 | |||
| 54 | Diffuser | N/A | 2 |
