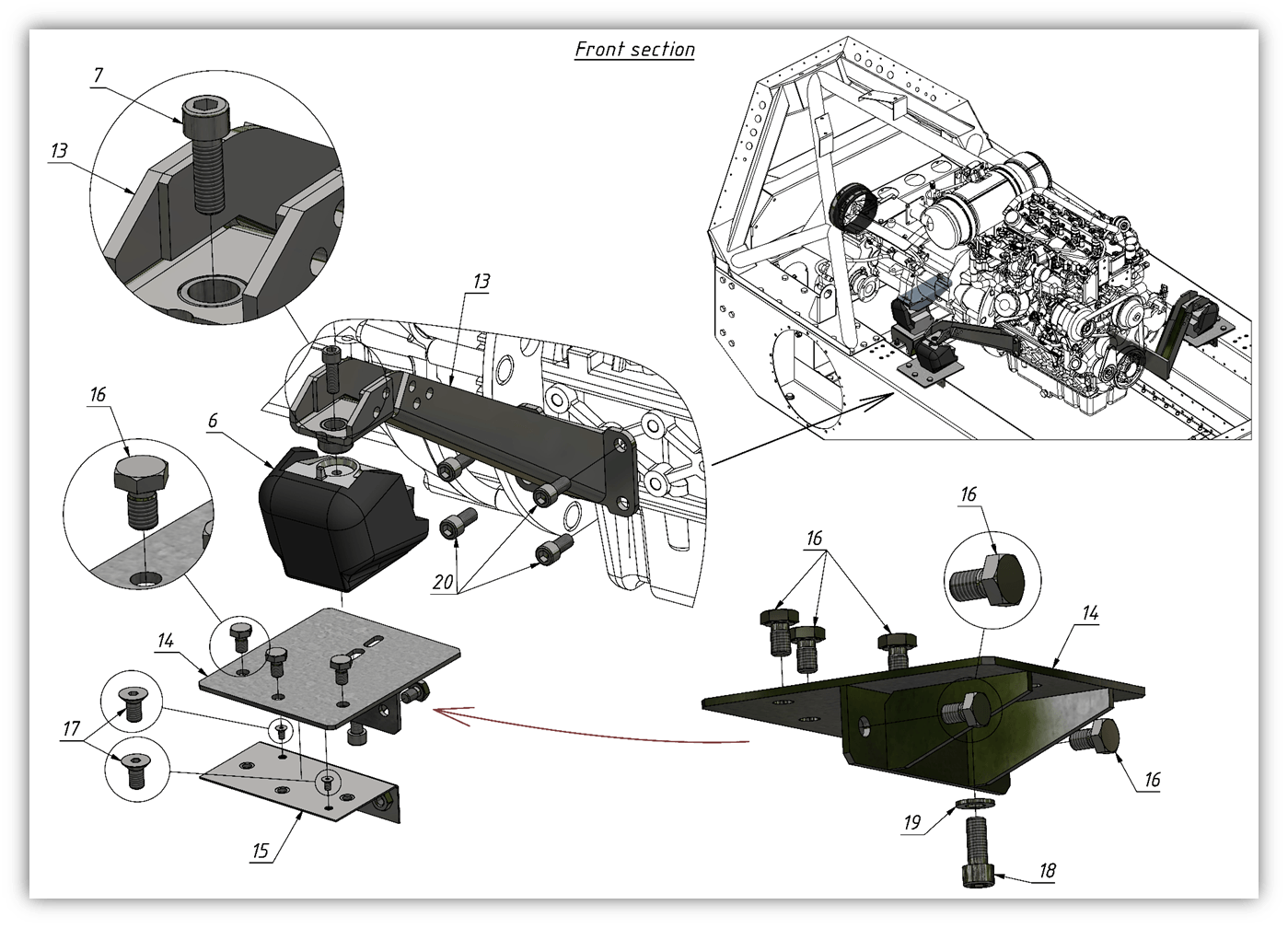

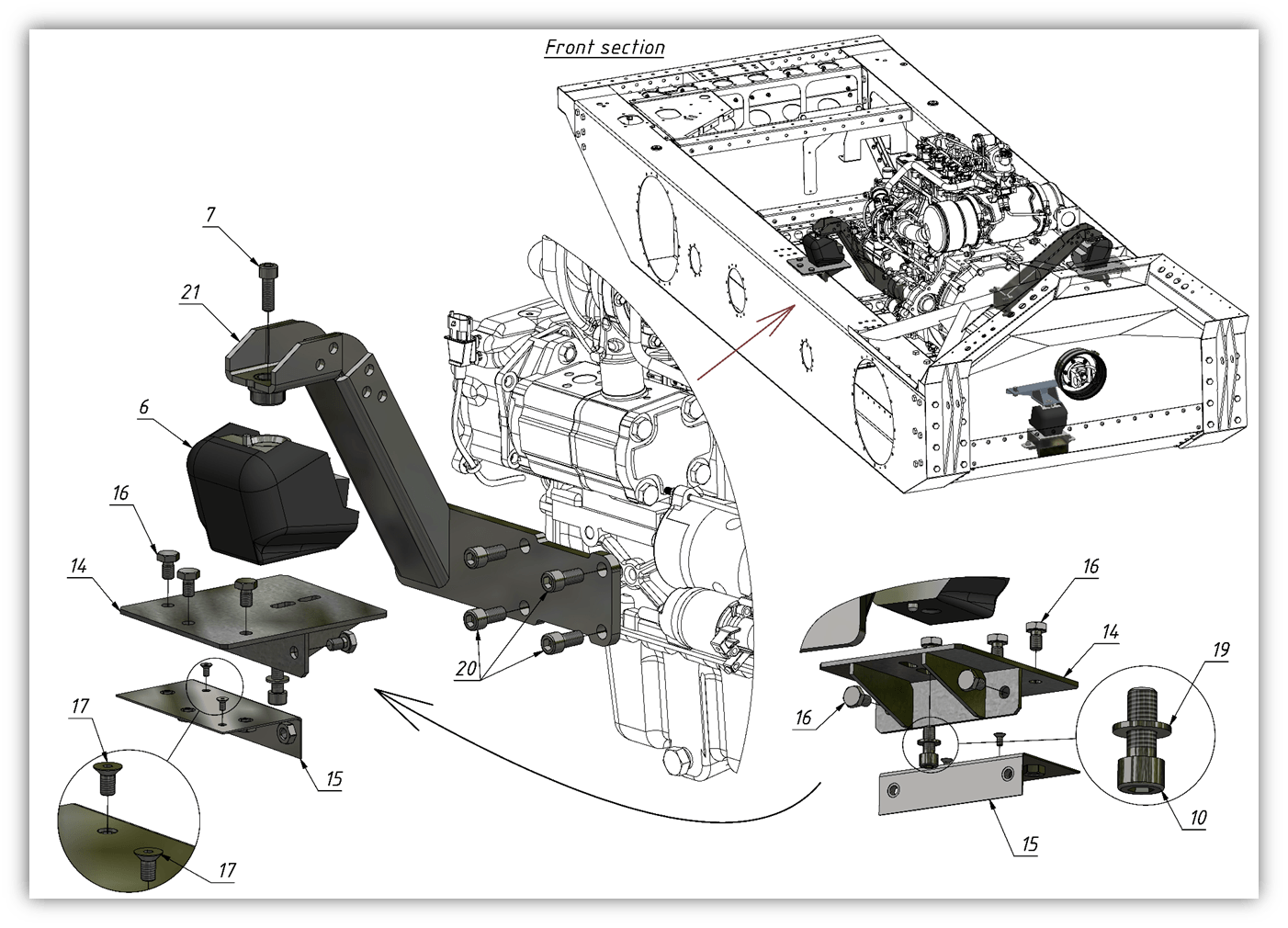

MOTOR FIXATION ELEMENTS (1000) | 10-1000
MOTOR FIXATION ELEMENTS (1000) | 10-1000 — POWER UNIT (10), SHERP THE ARK. Includes 21 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 21 parts
| 1 | Clamp | 11000-69800-E0A | 1 | |||
| 2 | Clamp | 11000-69900-E0A | 1 | |||
| 3 | Dust cap | 11000-66400-E0A | 1 | |||
| 4 | Transmission bracket | 11000-66500-E0A | 1 | |||
| 5 | Bracket | 11000-66600-E0A | 1 | |||
| 6 | Support | 11000-66700-E0A | 3 | |||
| 7 | Screw | 11502-13000-E0A | 3 | |||
| 8 | Screw | 11502-13100-E0A | 2 | |||
| 9 | Washer | 11504-05800-XXA | 09.0292 | 2 | Price on request | |
| 10 | Screw | 11502-06800-XXA | 2 | |||
| 11 | Bolt | 11501-11300-E0A | 2 | |||
| 12 | Nut | 11503-00700-XXA | 09.0416, 090-1195 | 2 | $0.9 CAD | |
| 13 | Bracket | 11000-66800-E0A | 1 | |||
| 14 | Bracket | 11000-66900-E0A | 2 | |||
| 15 | Retaining plate | 11000-67000-E0A | 2 | |||
| 16 | Bolt | 11501-06800-XXA | 10.0519 | 10 | Price on request | |
| 17 | Screw | 11502-10200-XXA | 2 | |||
| 18 | Screw | 11502-06800-XXA | 1 | |||
| 19 | Washer | 11504-12500-E0A | 2 | |||
| 20 | Screw | 11502-13200-E0A | 8 | |||
| 21 | Bracket | N/A | 1 |
