CLUTCH AND TRANSMISSION CONTROL (0903) | 09-0903
CLUTCH AND TRANSMISSION CONTROL (0903) | 09-0903 — STEERING CLUTCH MECHANISM CONTROL DRIVE (09), SHERP THE ARK. Includes 29 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 29 parts
| 1 | Mechanical pedal | 10903-01900-N0A | 090-0747 | 1 | $459 CAD | |
| 2 | Bracket | 10903-03600-E0A | 1 | |||
| 3 | Clutch master cylinder | 11002-04300-E0A | 1 | |||
| 4 | Hex nut | 11503-00800-XXA | 09.0417 | 2 | Price on request | |
| 5 | Tip | 10903-03900-E0A | 2 | |||
| 6 | Clutch pipe | 10903-04000-E0A | 1 | |||
| 7 | Clamp | 10903-03700-E0A | 2 | |||
| 8 | Sleeve | 11401-00100-XXA | 09.0421 | 1 | Price on request | |
| 9 | Master cylinder reservoir | 10903-00800-XXA | 09.0186, 090-0738 | 1 | $11.5 CAD | |
| 10 | Clamp | 10903-03800-E0A | 1 | |||
| 11 | Limit switch | 10903-02800-N0A | 090-0756 | 1 | $35 CAD | |
| 12 | Limit switch bracket | 10903-03500-E0A | 1 | |||
| 13 | Hex nut | 11503-06000-XXA | 2 | |||
| 14 | Screw | 11502-05500-XXA | 04.0306 | 7 | Price on request | |
| 15 | Washer | 11504-02500-XXA | 03.0450 | 3 | Price on request | |
| 16 | Brake hose | 10903-03400-E0A | 1 | |||
| 17 | Screw | 11502-02700-XXA | 11.0374 | 1 | Price on request | |
| 18 | Clamp | 11506-03200-XXA | 12.0056 | 1 | Price on request | |
| 19 | Bracket | 10903-03300-E0A | 1 | |||
| 20 | Bolt | 11501-11600-E0A | 1 | |||
| 21 | Hex nut | 11503-10700-XXA | 1 | |||
| 22 | Washer | 11504-04400-XXA | 04.0131 | 1 | Price on request | |
| 23 | Hex nut | 11503-01200-XXA | 04.0076 | 1 | Price on request | |
| 24 | Bracket | 10903-03200-E0A | 1 | |||
| 25 | Hexagon nut | 11503-00200-XXA | 03.0445 | 1 | Price on request | |
| 26 | Hexagon bolt | 11501-11300-E0A | 1 | |||
| 27 | Hexagon nut | 11503-00700-XXA | 09.0416, 090-1195 | 1 | $0.9 CAD | |

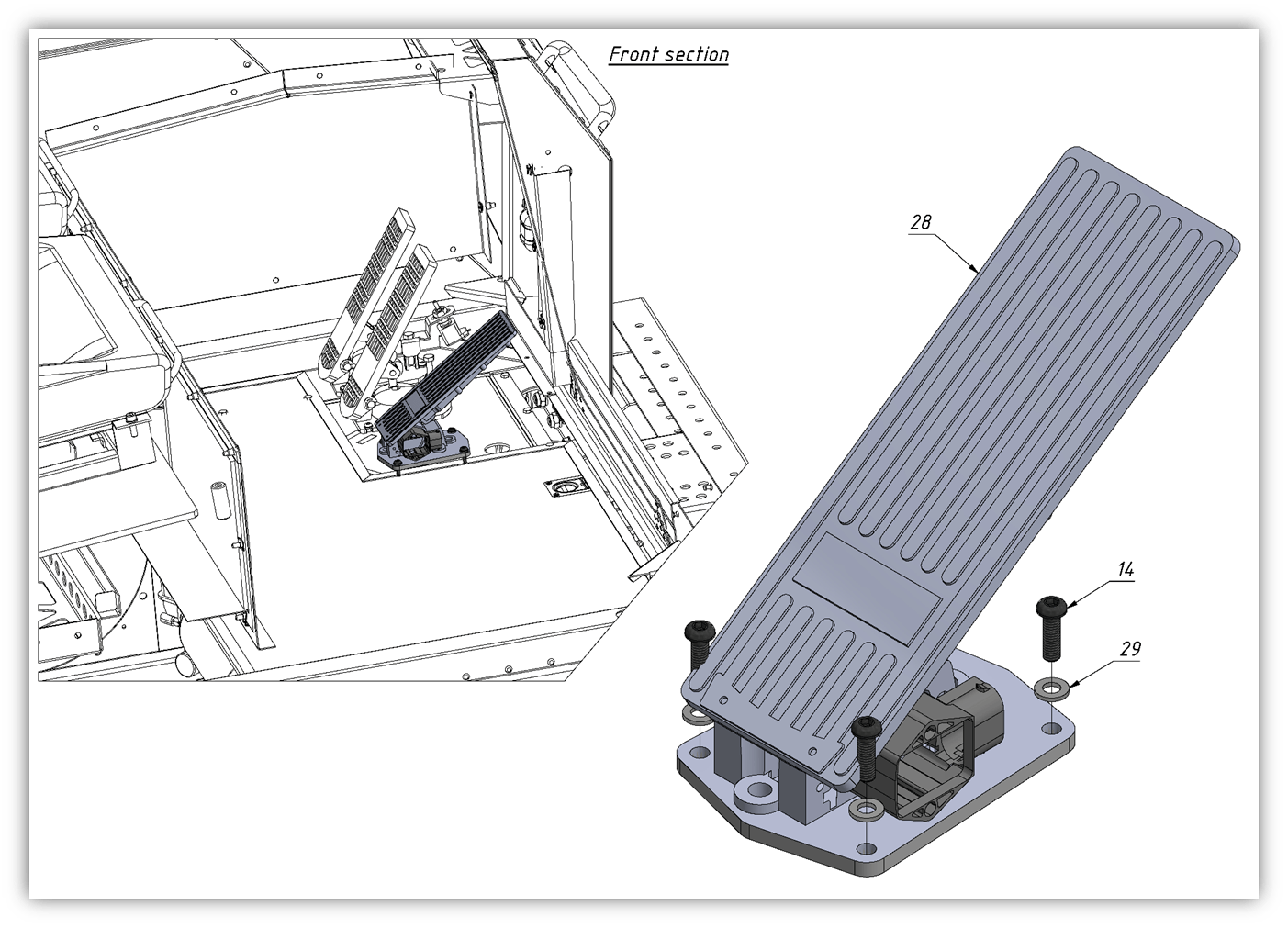

| 28 | Pedal | 10903-02700-N0A | 090-0755 | 1 | $2076 CAD | |
| 29 | Washer | N/A | 4 |
