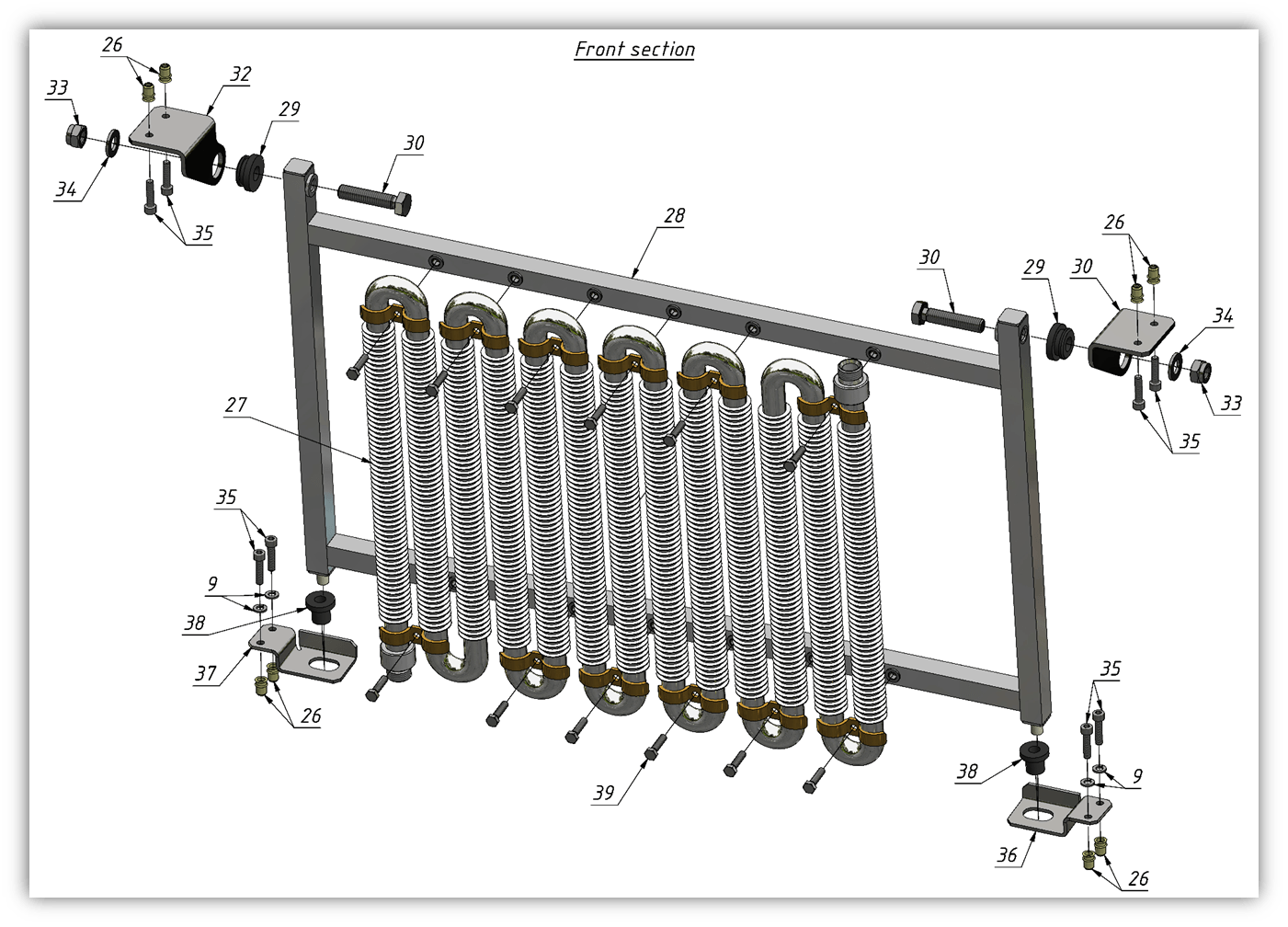

HYDRAULIC TANK. HYDRAULIC RADIATOR (0901) | 09-0901-01
HYDRAULIC TANK. HYDRAULIC RADIATOR (0901) | 09-0901-01 — STEERING CLUTCH MECHANISM CONTROL DRIVE (09), SHERP THE ARK. Includes 39 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 39 parts
| 1 | Housing | 10901-12100-E0A | 1 | |||
| 2 | Filler neck | 10901-12200-E0A | 1 | |||
| 3 | Fitting | 10901-12300-E0A | 2 | |||
| 4 | Fitting | 10901-12400-E0A | 1 | |||
| 5 | Tap | 10901-12500-E0A | 1 | |||
| 6 | Fitting | 10901-12600-E0A | 1 | |||
| 7 | Temperature sensor | 10901-08800-N0A | 1 | |||
| 8 | Screw | 11502-12000-E0A | 6 | |||
| 9 | Spring washer | 11504-04300-XXA | 04.0043 | 14 | Price on request | |
| 10 | Washer | 11504-02500-XXA | 03.0450 | 6 | Price on request | |
| 11 | Rivet nut | 11503-09000-B0A | 02.0787 | 18 | Price on request | |
| 12 | Screw | 11502-12700-E0A | 18 | |||
| 13 | Washer | 11504-05700-XXA | 18 | |||
| 14 | Gasket | 10901-12700-E0A | 1 | |||
| 15 | Cover | 10901-12800-E0A | 1 | |||
| 16 | Filter Filter Pipes | 10901-12900-E0A | 1 | |||
| 17 | Filter | 10901-13000-E0A | 2 | |||
| 18 | Drain filter | 10901-12200-E0A | 1 | |||
| 19 | Metal-rubber ring | 11505-01400-XXA | 09.0203 | 2 | $2.5 CAD | |
| 20 | Lock nut | 10901-13100-E0A | 2 | |||
| 21 | Adapter | 10901-13200-E0A | 1 | |||
| 22 | Dipstick | 10901-11000-N0A | 1 | |||
| 23 | Nut | 11503-07300-XXA | 1 | |||
| 24 | O-ring | 10901-13300-E0A | 1 | |||
| 25 | Adapter | 10901-13400-E0A | 1 | |||
| 26 | Rivet Nut | 11503-09200-B0A | 10 | |||
| 27 | Radiator | 10901-13500-E0A | 1 | |||
| 28 | Radiator Oil Frame | 10901-13600-E0A | 1 | |||
| 29 | Sleeve | 11004-07000-N0A | 2 | |||
| 30 | Bolt | 11501-12600-E0A | 2 | |||
| 31 | Bracket | 10901-13700-E0A | 1 | |||
| 32 | Bracket | 10901-13800-E0A | 1 | |||
| 33 | Hex nut | 11503-10700-XXA | 2 | |||
| 34 | Washer | 11504-05800-XXA | 09.0292 | 2 | Price on request | |
| 35 | Screw | 11502-02300-XXA | 09.0433 | 8 | Price on request | |
| 36 | Bracket | 10901-13900-E0A | 1 | |||
| 37 | Bracket | 10901-14000-E0A | 1 | |||
| 38 | Cushion | 11004-05400-XXA | 2 | |||
| 39 | Bolt | N/A | 12 |
