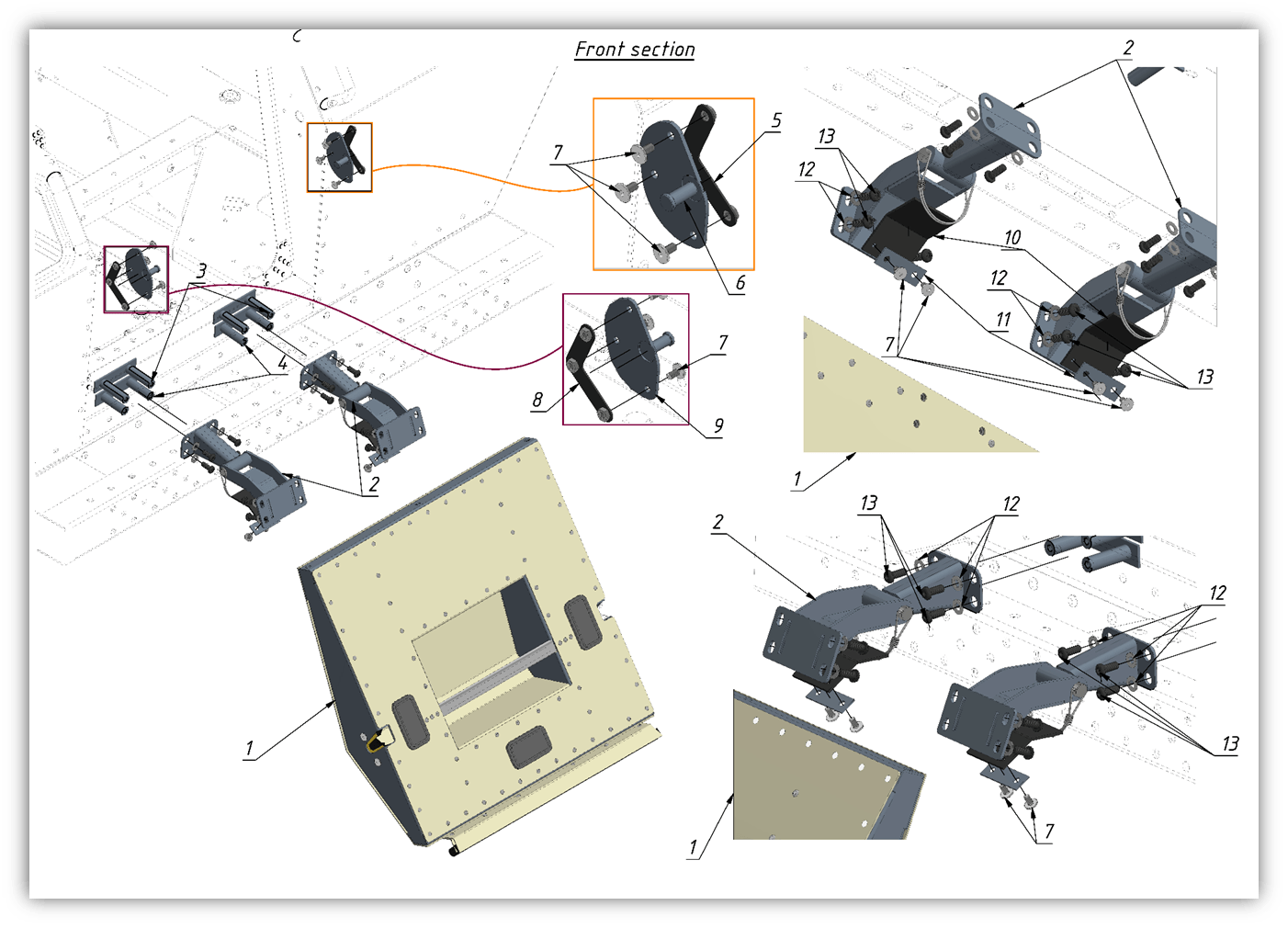

FRONT DOOR (0402) | 04-0402-01
FRONT DOOR (0402) | 04-0402-01 — WINDOWS AND DOORS, BLINDS (04), SHERP THE ARK. Includes 30 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 30 parts
| 1 | Front door assembly | 10402-36700-E0A | 1 | |||
| 2 | Hinge | 10402-36800-E0A | 2 | |||
| 3 | Bracket | 10402-36900-E0A | 2 | |||
| 4 | Bracket | 10402-37000-E0A | 2 | |||
| 5 | Pin | 10402-37100-E0A | 1 | |||
| 6 | Bracket | 10402-37200-E0A | 1 | |||
| 7 | Screw | 11502-08300-N0A | 10 | |||
| 8 | Bayonet | 10402-37300-E0A | 1 | |||
| 9 | Bracket | 10402-37400-E0A | 1 | |||
| 10 | Gasket | 10402-37500-E0A | 2 | |||
| 11 | Plate | 10402-37600-E0A | 2 | |||
| 12 | Washer | 11504-06900-XXA | 12.0042 | 16 | Price on request | |
| 13 | Screw | 11502-05100-XXA | 04.0281 | 16 | Price on request | |
| 14 | Front door housing | 10402-37700-E0A | 1 | |||
| 15 | Plug | 10400-02000-XXA | 04.0081, 090-0299 | 3 | $12 CAD | |
| 16 | Seal | 10400-01300-XXA | 04.0084 | 1 | Price on request | |
| 17 | Cable | 10402-37800-E0A | 2 | |||
| 18 | Lock modification | 10402-37900-E0A | 1 | |||
| 19 | Lock modification | 10402-38000-E0A | 1 | |||
| 20 | Handle | 10402-38100-E0A | 1 | |||
| 21 | Sealing Guide | 10402-38200-E0A | 2 | |||
| 22 | Crimp | 10402-38300-XXA | 2 | |||
| 23 | Bonnet | 11503-11600-E0A | 2 | |||
| 24 | Screw | 11502-02700-XXA | 11.0374 | 4 | Price on request | |
| 25 | Hexagon nut | 11503-01200-XXA | 04.0076 | 6 | Price on request | |
| 26 | Washer | 11504-04400-XXA | 04.0131 | 8 | Price on request | |
| 27 | Cotter pin | 11505-03300-XXA | 09.0294 | 2 | Price on request | |
| 28 | Screw | 11502-02700-XXA | 11.0374 | 4 | Price on request | |
| 29 | Screw | 11502-03300-XXA | 4 | |||
| 30 | Nut | N/A | 4 |
