WINDOWS CABINS SIDE, BLINDS (0406) | 04-0406-01
WINDOWS CABINS SIDE, BLINDS (0406) | 04-0406-01 — WINDOWS AND DOORS, BLINDS (04), SHERP THE ARK. Includes 33 parts with OEM numbers and cross-references. Click hotspots on the manual to find the right SHERP part.· 33 parts
| 1 | 10406-03700-E0A | 1 | ||||
| 2 | 10406-03800-E0A | 1 | ||||
| 3 | Rivet | 11507-01300-XXA | 02.0121 | 58 | Price on request | |
| 4 | Front window frame | 10406-03900-E0A | 1 | |||
| 5 | Front window frame | 10406-04000-E0A | 1 | |||
| 6 | Glass jumper | 10406-04100-E0A | 2 | |||
| 7 | Pinch hinge | 10406-04200-E0A | 2 | |||
| 8 | Rivet | 11507-03600-XXA | 12.0301 | 4 | Price on request | |
| 9 | Glass retainer for sliding glass | 10406-00700-XXA | 12.0300 | 2 | $7.5 CAD | |
| 10 | Sliding glass right | 10406-04300-E0A-2 | 1 | |||
| 11 | Glass left sliding | 10406-04300-E0A-2 | 1 | |||
| 12 | Fixed glass | 10406-04400-E0A | 1 | |||
| 13 | Fixed glass | 10406-04400-E0A | 1 | |||
| 14 | Rivet | 11507-00300-XXA | 02.0778 | 48 | Price on request | |
| 15 | Side window | 10406-04500-E0A | 2 | |||
| 16 | Passenger window | 10406-04600-E0A | 12 | |||
| 17 | Vent grille | 10406-04700-E0A | 1 | |||
| 18 | Vent grille | 10406-04800-E0A | 1 | |||
| 19 | Gas stop | 10406-02500-XXA | 2 | |||
| 20 | Nut | 11503-01800-XXA | 2 | |||
| 21 | Washer | 11504-02500-XXA | 03.0450 | 4 | Price on request | |
| 22 | Panhead screw | 11502-08500-N0A | 4 | |||
| 23 | Bracket | 10406-04900-E0A | 2 | |||
| 24 | Mirror | 10406-05000-E0A | 2 | |||
| 25 | Bracket | 10406-05100-E0A | 1 | |||
| 26 | Bracket | 10406-05200-E0A | 1 | |||
| 27 | Mirror Bracket Left | 10406-05300-E0A-1 | 1 | |||
| 28 | Right mirror bracket | 10406-05400-E0A-2 | 1 | |||
| 29 | Backing | 10406-05500-E0A | 2 | |||
| 30 | Screw | 11502-09100-XXA | 8 | |||
| 31 | Bracket | 11503-11800-E0A | 8 | |||
| 32 | Screw | 11502-12300-E0A | 4 | |||
| 33 | Screw | N/A | 2 |
1Viewing

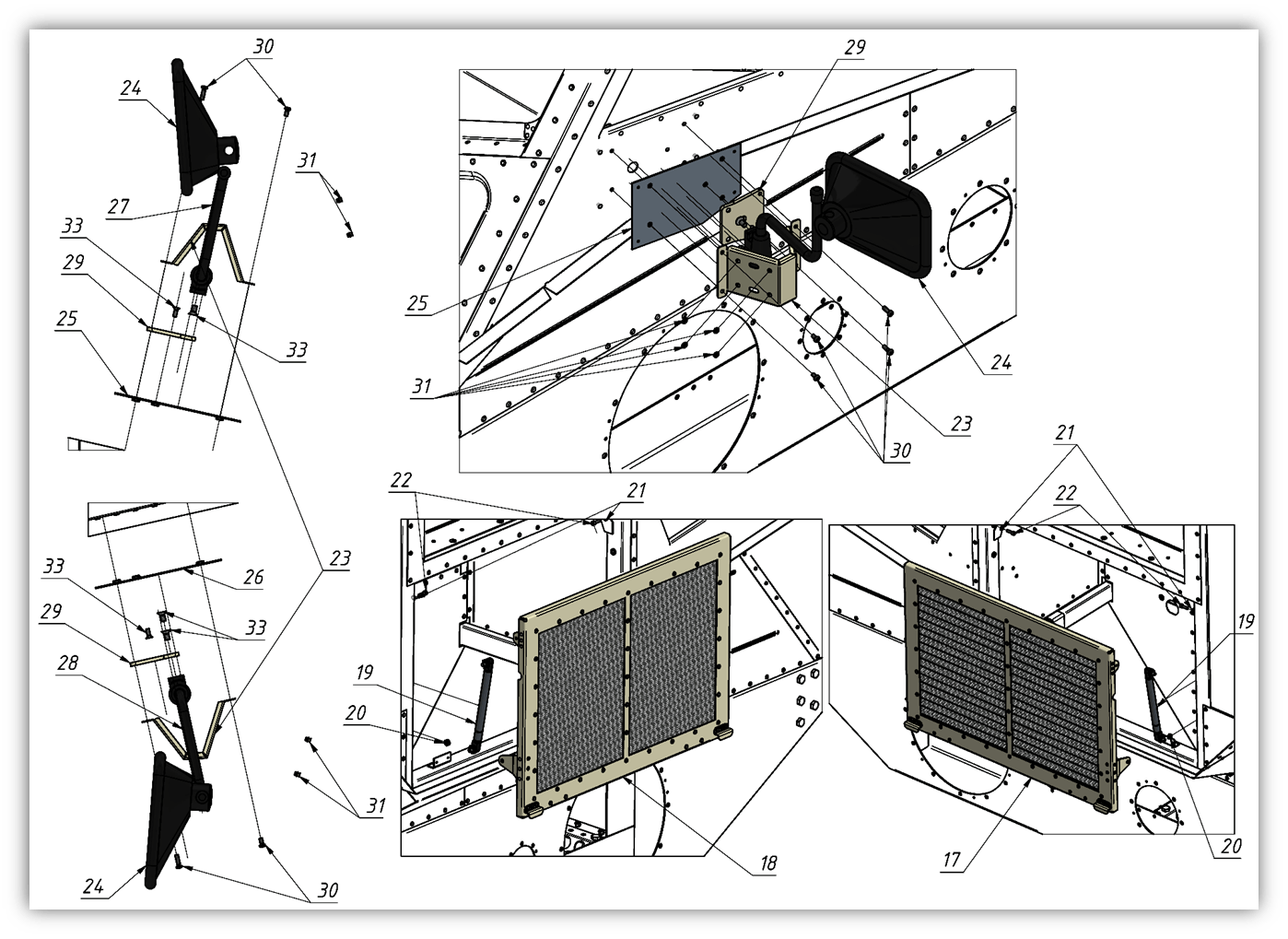

2

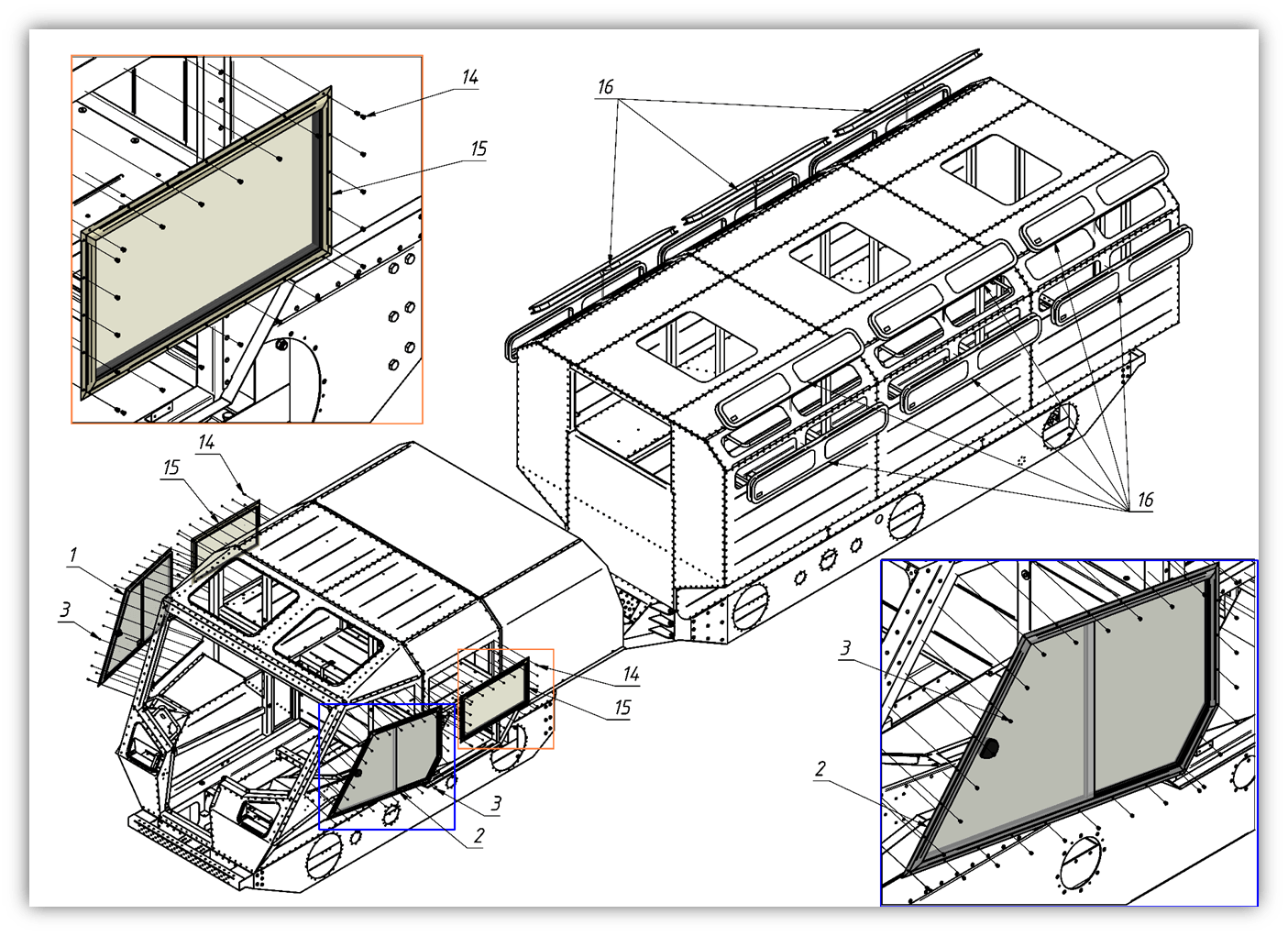

3
